Svenska | 65
Bosch Power Tools 1 609 92A 043 | (10.1.13)
Räfflingen på djupanslaget 11 måste vara riktad nedåt.
– Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs-
tet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat
fall leda till fel inställning av borrdjupet.
– Dra ut djupanslaget så att avståndet mellan borrens spets
och djupanslagets spets motsvarar önskat borrdjup X.
Val av borrchuck och verktyg
För slagborrning och mejsling behövs SDS-plus verktyg som
kan sättas in i SDS-plus borrchucken.
För borrning utan slag i trä, metall, keramik och plast samt för
skruvdragning används verktyg utan SDS-plus (t.ex. borrar
med cylindriskt skaft). Dessa verktyg kräver en snabbchuck
eller en kuggkranschuck.
GBH 3-28 DFR: SDS-plus växelborrchucken 2 kan lätt bytas
ut mot medlevererad snabbväxelborrchuck 1.
Byte av kuggkranschuck (GBH 3-28 DRE)
För arbete med verktyg utan SDS-plus (t.ex. borrar med cylin-
driskt skaft) måste en lämplig borrchuck monteras (kugg-
krans- eller snabbchuck, tillbehör).
Montering av kuggkranschuck (se bild C)
– Skruva in SDS-plus skaftet 17 i en kuggkranschuck 16. Lås
kuggkranschucken 16 med säkringsskruven 15. Obser-
vera att säkringsskruven är vänstergängad.
Så här sätts kuggkranschucken in (se bild C)
– Rengör universalhållarens insticksända och smörj lätt med
fett.
– Skjut med vridningsrörelse in kuggkranschucken med uni-
versalhållaren i verktygsfästet tills den automatiskt låses.
– Kontrollera låsningen genom att dra i kuggkranschucken.
Så här tas kuggkranschucken bort
– Skjut låshylsan 5 bakåt och ta bort kuggkranschucken 16.
Ditsättning och borttagning av växelborrchuck
(GBH 3-28 DFR)
Så här tas växelborrchucken bort (se bild D)
– Dra växelborrchuckens låsring 6 bakåt, håll den i detta läge
och dra sedan framåt bort SDS-plus växelborrchucken 2
eller snabbväxelborrchucken 1.
Skydda borttagen växelborrchuck mot nedsmutsning.
Så här sätts växelborrchucken in (se bild E)
 Använd endast modellspecifik originalutrustning och
beakta antalet kodspår 19. Det finns endast tillåten
växelborrchuck med två eller tre kodspår. Om en växel-
borrchuck som inte är lämplig för detta elverktyg används
kan insatsverktyget falla ur under användningen.
– Rengör växelborrchucken innan den sätts in och fetta lätt
in insticksändan.
– Grip med hela handen om SDS-plus växelborrchucken 2
eller snabbväxelborrchucken 1. Skjut med vridande
rörelse upp växelborrchucken på chuckfästet 18 tills ett
tydligt låsningsljud hörs.
– Växelborrchucken låser automatiskt. Kontrollera låsningen
genom att dra i växelborrchucken.
Verktygsbyte
Dammskyddskåpan 4 hindrar i stor utsträckning borrdamm
från att tränga in i verktygsfästet under användningen. Se till
att inte dammskyddskåpan 4 skadas vid monteringen av verk-
tyget.
 Byt omedelbart ut en skadad dammskyddskåpa. Låt en
serviceverkstad utföra detta.
Insättning av SDS-plus verktyg (se bild F)
Med SDS-plus borrchucken kan insatsverktyget lätt och
bekvämt bytas utan användning av extra verktyg.
– GBH 3-28 DFR: Sätt in SDS-plus växelborrchucken 2.
– Rengör insatsverktygets insticksända och smörj lätt med
fett.
– Placera insatsverktyget med en vridrörelse i verktygshålla-
ren tills verktyget automatiskt låser.
– Kontrollera låsningen genom att dra i verktyget.
SDS-plus insatsverktyget är enligt systemet fritt rörligt. På
tomgång uppstår därför en rundgångsavvikelse. Detta har
ingen betydelse för borrhålets noggrannhet eftersom borren
centreras vid borrning.
Så här tas SDS-plus insatsverktyget bort (se bild G)
– Skjut spärrhylsan 5 bakåt och ta ut insatsverktyget.
Användning av insatsverktyg utan SDS-plus (GBH 3-
28 DRE)
Anvisning: Verktyg utan SDS-plus får inte användas för slag-
borrning eller mejsling! Verktyg utan SDS-plus och dess borr-
chuck skadas vid slagborrning och mejsling.
– Sätt in en kuggkranschuck 16 (se ”Byte av kuggkrans-
chuck”, sida 65).

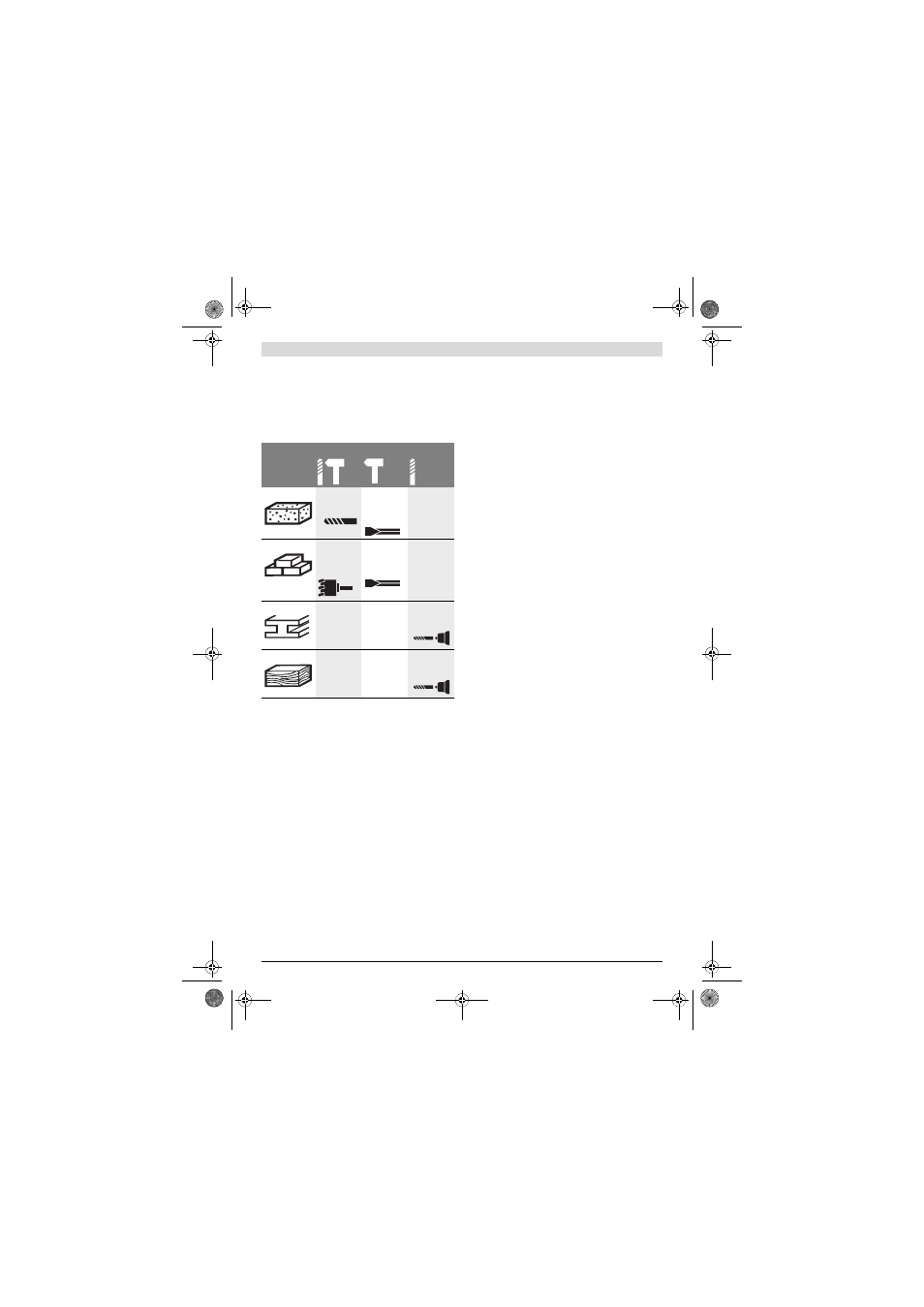

Driftsätt
Material
Betong Ø 4 –28 mm
SDS-plus
SDS-plus
–
Murverk Ø 40 –82
mm
SDS-plus
SDS-plus
–
Stål
– –
Ø –13 mm
SDS-plus
Trд
– –
Ш –30 mm
SDS-plus
