Latviešu | 181
Bosch Power Tools
1 609 92A 043 | (10.1.13)
Veicot triecienurbšanu un apstrādi ar kaltu, jālieto SDS-plus dar-
binstrumenti, kas derīgi iestiprināšanai SDS-plus urbjpatronā.
Urbšanai bez triecieniem kokā, metālā, keramiskajos materiā-
los un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti
bez SDS-plus stiprinājuma (piemēram, urbji ar cilindrisku kā-
tu). Šo darbinstrumentu iestiprināšanai nepieciešama bezat-
slēgas vai zobaploces urbjpatrona.
GBH 3-28 DFR: nomaināmo SDS-plus-urbjpatronu 2 var vieg-
li nomainīt pret kopā ar instrumentu piegādāto bezatslēgas
urbjpatronu 1.
Zobaploces urbjpatronas nomaiņa (GBH 3-
28 DRE)
Lai varētu izmantot darbinstrumentus bez SDS-plus stiprinā-
juma (piemēram, urbjus ar cilindrisku kātu), elektroinstru-
mentā jāiestiprina piemērota urbjpatrona (zobaploces vai
bezatslēgas urbjpatrona; tās abas ir papildpiederumi).
Zobaploces urbjpatronas salikšana (attēls C)
– Ieskrūvējiet SDS-plus kātu 17 zobaploces urbjpatronā 16.
Nostipriniet zobaploces urbjpatronu 16 ar noturskrūvi 15.
Atcerieties, ka noturskrūvei ir kreisā vītne.
Zobaploces urbjpatronas iestiprināšana (attēls C)
– Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu
smērvielas daudzumu.
– Nedaudz pagrozot, ievirziet zobaploces urbjpatronas kātu
turētājaptverē, līdz tas tur automātiski fiksējas.
– Pārbaudiet fiksēšanos, pavelkot zobaploces urbjpatronu
ārā no turētājaptveres.
Zobaploces urbjpatronas izņemšana
– Pavirziet spīļuzmavu 5 instrumenta korpusa virzienā un iz-
velciet zobaploces urbjpatronu 16.
Nomaināmās urbjpatronas izņemšana un iestipri-
nāšana (GBH 3-28 DFR)
Nomaināmās urbjpatronas izņemšana (attēls D)
– Pabīdiet atpakaļ nomaināmās urbjpatronas fiksējošo gre-
dzenu 6 un, stingri turot to šādā stāvoklī, izvelciet nomai-
nāmo SDS-plus urbjpatronu 2 vai nomaināmo bezatslēgas
urbjpatronu 1 virzienā uz priekšu.
Pēc nomaināmās urbjpatronas izņemšanas veiciet pasāku-
mus, lai pasargātu to no netīrumiem.
Nomaināmās urbjpatronas iestiprināšana (attēls E)
Izmantojiet vienīgi oriģinālo izstrādājumu, kas pare-
dzēts attiecīgajam elektroinstrumenta modelim, un ņe-
miet vērā identifikācijas rievu 19 skaitu. Ir atļauts iz-
mantot vienīgi nomaināmo urbjpatronu ar divām vai
trim identifikācijas rievām. Izmantojot nomaināmo urbj-
patronu, kas nav piemērota šim elektroinstrumentam, tajā
iestiprinātais darbinstruments darba laikā var izkrist.
– Pirms iestiprināšanas notīriet nomaināmo urbjpatronu un pār-
klājiet tās iestiprināmo daļu ar nelielu daudzumu smērvielas.
– Satveriet plaukstā nomaināmo SDS-plus urbjpatronu 2 vai
nomaināmo bezatslēgas urbjpatronu 1. Nedaudz pagro-
zot, iebīdiet nomaināmo urbjpatronu stiprinājumā 18, līdz
skaidri sadzirdat fiksatora klikšķi.
– Nomaināmā urbjpatrona automātiski fiksējas stiprināju-
mā. Pārbaudiet urbjpatronas fiksāciju, nedaudz pavelkot
to ārā no stiprinājuma.
Darbinstrumenta nomaiņa
Putekļu aizsargs 4 novērš urbšanas procesā radušos putekļu
iekļūšanu turētājaptverē. Iestiprinot darbinstrumentu, seko-
jiet, lai putekļu aizsargs 4 netiktu bojāts.
Ja putekļu aizsargs ir bojāts, tas nekavējoties jānomai-
na. Nomaiņu ieteicams veikt pilnvarotā klientu apkal-
pošanas iestādē.
SDS-plus darbinstrumentu iestiprināšana (attēls F)
SDS-plus urbjpatronā var vienkārši un ērti iestiprināt nomai-
nāmos darbinstrumentus, nelietojot palīgrīkus.
– GBH 3-28 DFR: Iestipriniet nomaināmo SDS-plus urbj-
patronu 2.
– Pirms iestiprināšanas notīriet darbinstrumenta kātu un
pārklājiet tā iestiprināmo daļu ar nelielu daudzumu smēr-
vielas.
– Nedaudz pagrozot, ievirziet darbinstrumenta kātu urbj-
patronas turētājaptverē, līdz tas tur automātiski fiksējas.
– Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot
aiz tā.
SDS-plus stiprinājuma sistēmai piemīt īpatnība, ka turētājap-
tverē iestiprinātais darbinstruments brīvi kustas. Tāpēc, instru-
mentam darbojoties tukšgaitā, darbinstruments rotē ar zināmu
radiālu ekscentritāti. Taču tas neietekmē urbumu precizitāti, jo
urbšanas laikā darbinstruments automātiski centrējas.
SDS-plus darbinstrumenta izņemšana (attēls G)
– Pārvietojiet spīļuzmavu 5 instrumenta korpusa virzienā un
izvelciet darbinstrumentu no turētājaptveres.
Kā iestiprināt darbinstrumentu bez SDS-plus stiprinājuma
(GBH 3-28 DRE)
Piezīme. Nelietojiet darbinstrumentus bez SDS-plus stiprinā-
juma, veicot triecienurbšanu un izciršanu ar kaltu! Triecie-
nurbšanas un izciršanas laikā darbinstrumenti bez SDS-plus
stiprinājuma un to iestiprināšanai paredzētās urbjpatronas
var tikt bojātas.
– Iestipriniet zobaploces urbjpatronu 16 (skatīt sadaļu „Zo-
baploces urbjpatronas nomaiņa“, lappusē 181).
– Griežot zobaploces urbjpatronas 16 aploci, atveriet urbj-
patronu tik tālu, lai tajā varētu ievietot darbinstrumentu.
Ievietojiet darbinstrumentu urbjpatronā.
– Pēc kārtas ievietojiet urbjpatronas atslēgu atbilstošajos
zobaploces urbjpatronas 16 atvērumos un iespīlējiet dar-
binstrumentu urbjpatronā.
– Pagrieziet darba režīma pārslēdzēju 9 stāvoklī „Urbšana“.

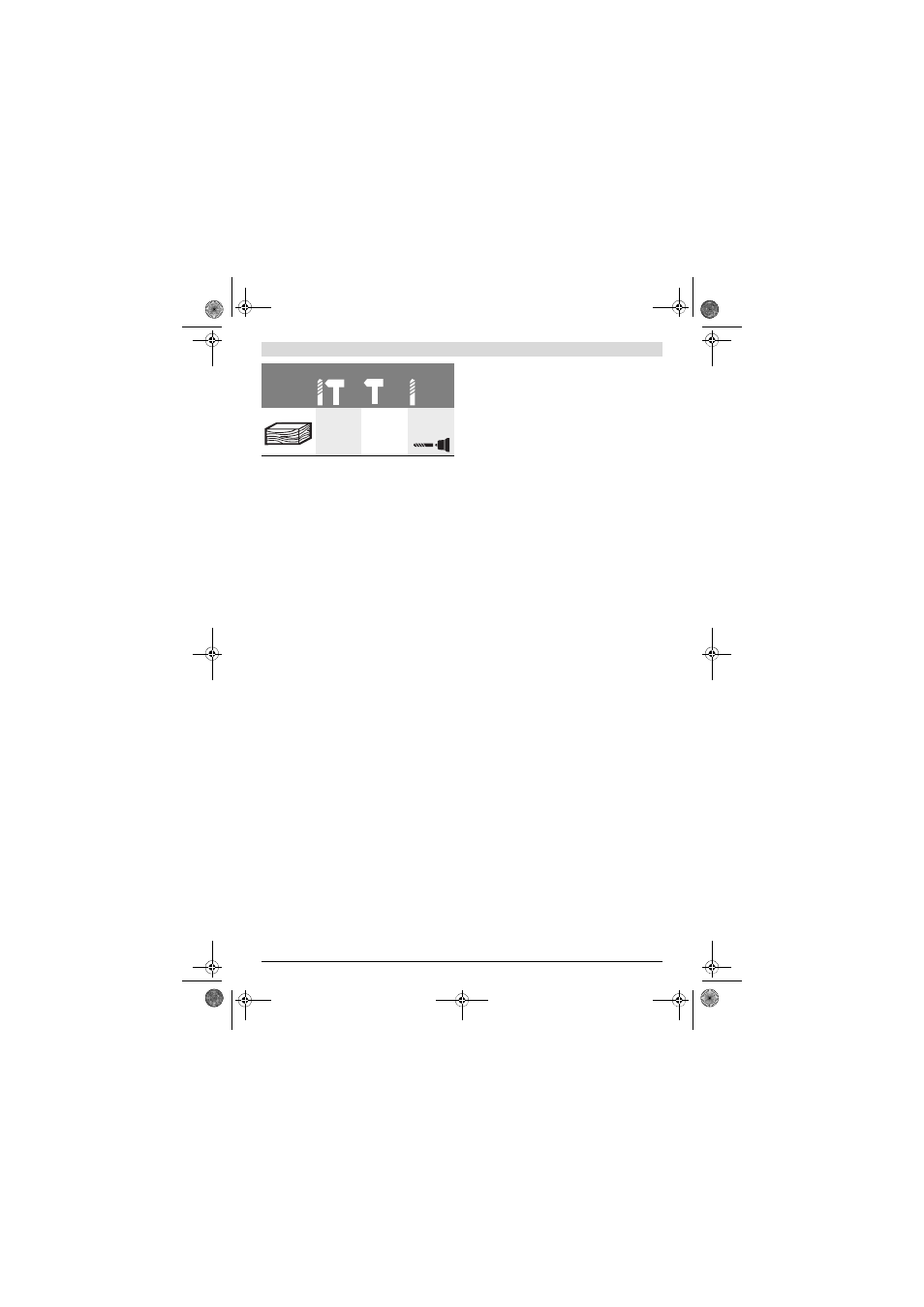

Koks
–
–
Ø –30 mm
SDS-plus
Darba režīms
Materiāls
