252
ASRock Z77 OC Formula Motherboard
繁體中文

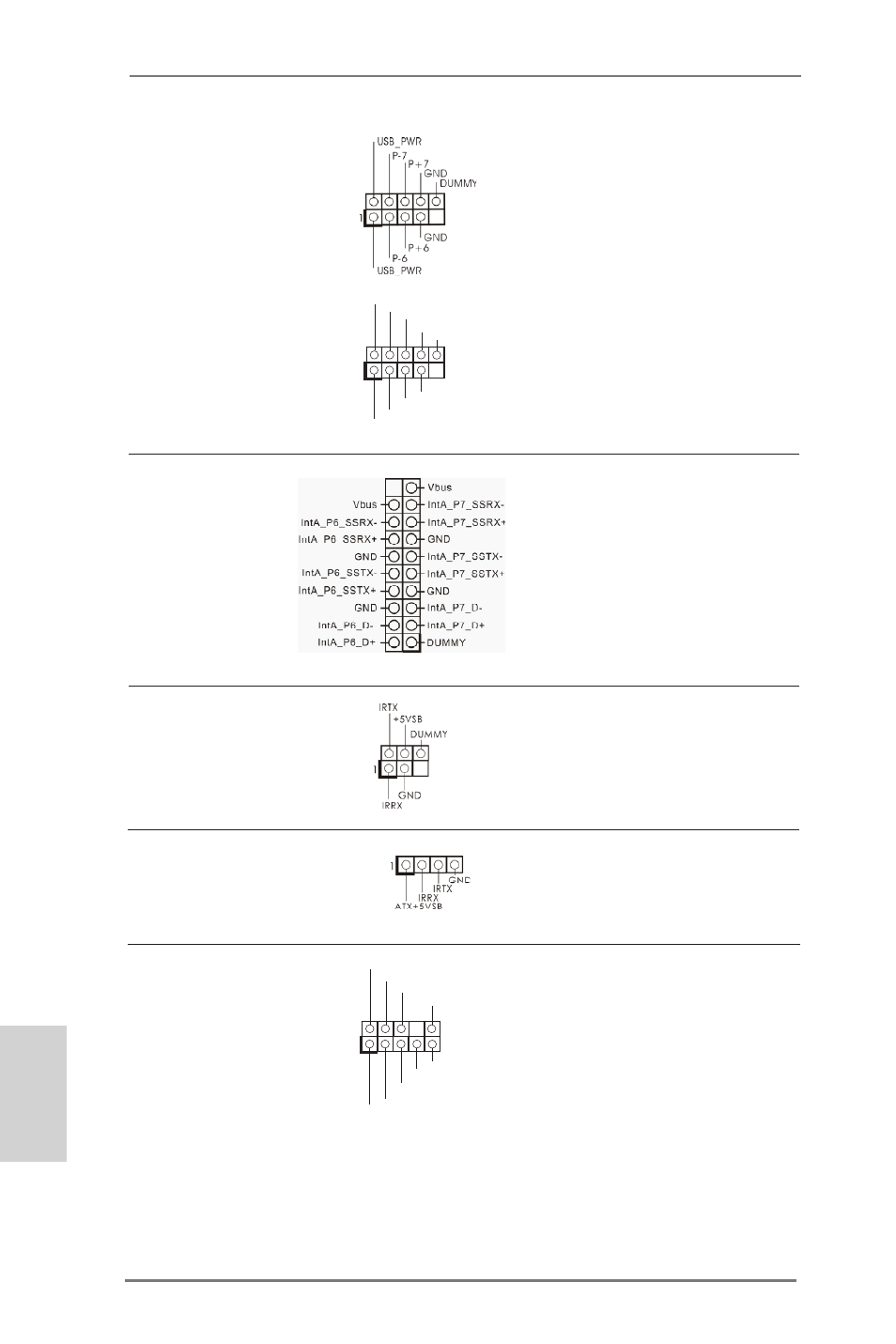

紅外線模組接頭 這個接頭支援一個選配的模組 ,
(5 針 IR1) 可用來無線傳輸和接收紅外線。
( 見第 2 頁第 38 項 )
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 41 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 36 項 )
(9 針 USB6_7)
( 見第 2 頁第 34 項 )
(9 針 USB8_9)
( 見第 2 頁第 35 項 )
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
USB 3.0 擴充接頭 除了位於 I/O 面板的六個 USB
(19 針 USB3_6_7) 3.0 接口之外，這款主機板有一
( 見第 2 頁第 15 項 ) 組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
