116
ASRock Z77 OC Formula Motherboard
Italiano

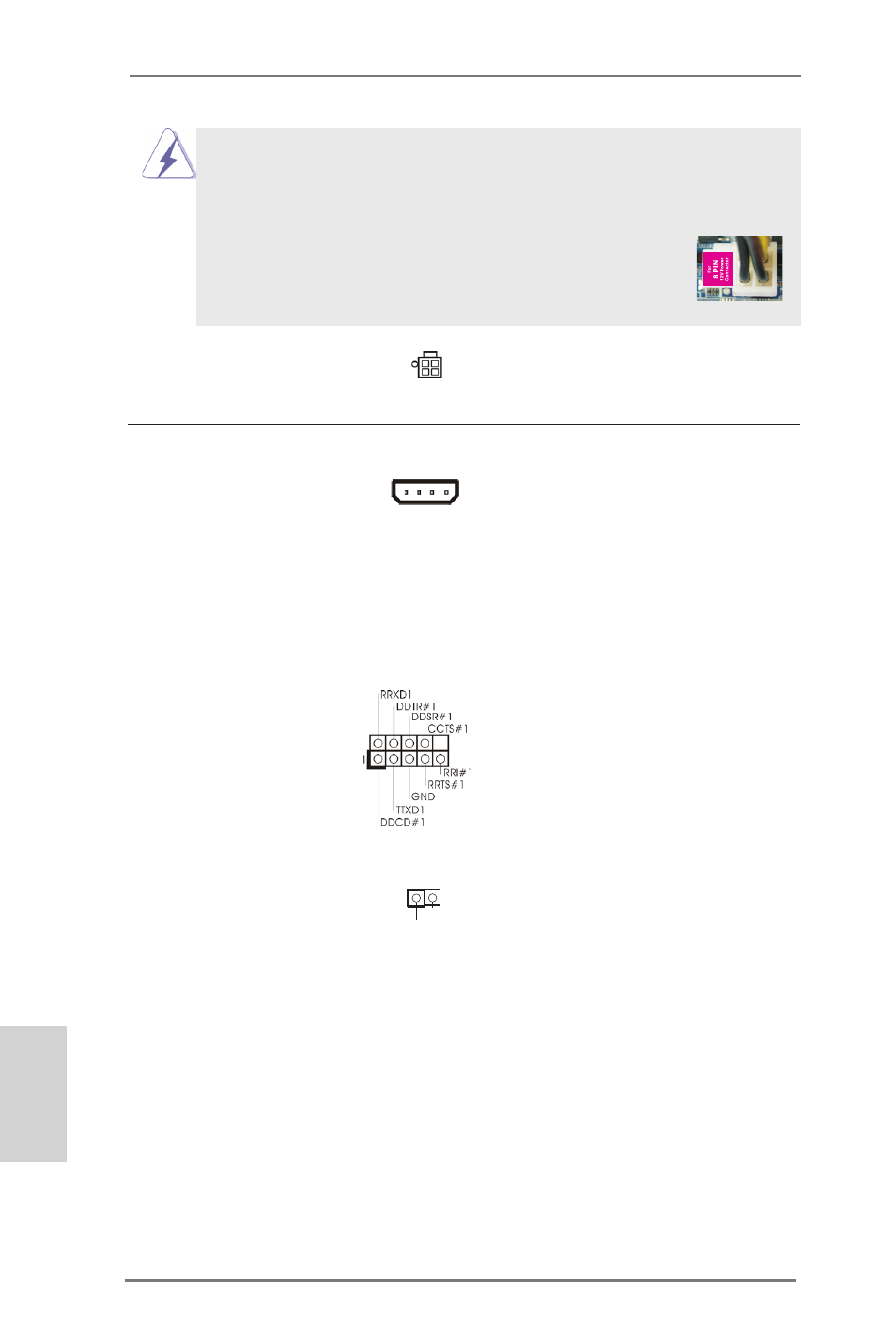

Header HDMI_SPDIF Header HDMI_SPDIF, con
(2-pin HDMI_SPDIF1) uscita audio SPDIF su scheda
(vedi p.2 Nr. 42) HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
SPDIFOUT
GND
1
Collettore porta COM Questo collettore porta COM è
(9-pin COM1) utilizzato per supportare il
(vedi p.2 Nr. 40) modulo porta COM.
Connettore alimentazione SLI/XFIRE Non è necessario usare questo
(4-pin SLI/XFIRE_POWER1) connettore, però deve essere
(vedi p.2 Nr. 39) collegatoad un connettore
d’alimentazione disco rigido
quando sulla scheda madre
sono installate
contemporaneamente due
schede video.
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,
l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica
tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,
prego collegare la presa elettrica al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
8 5
4 1
(4-pin ATX12V2)
(vedi p.2 Nr. 1)
SLI/XFIRE_POWER1
