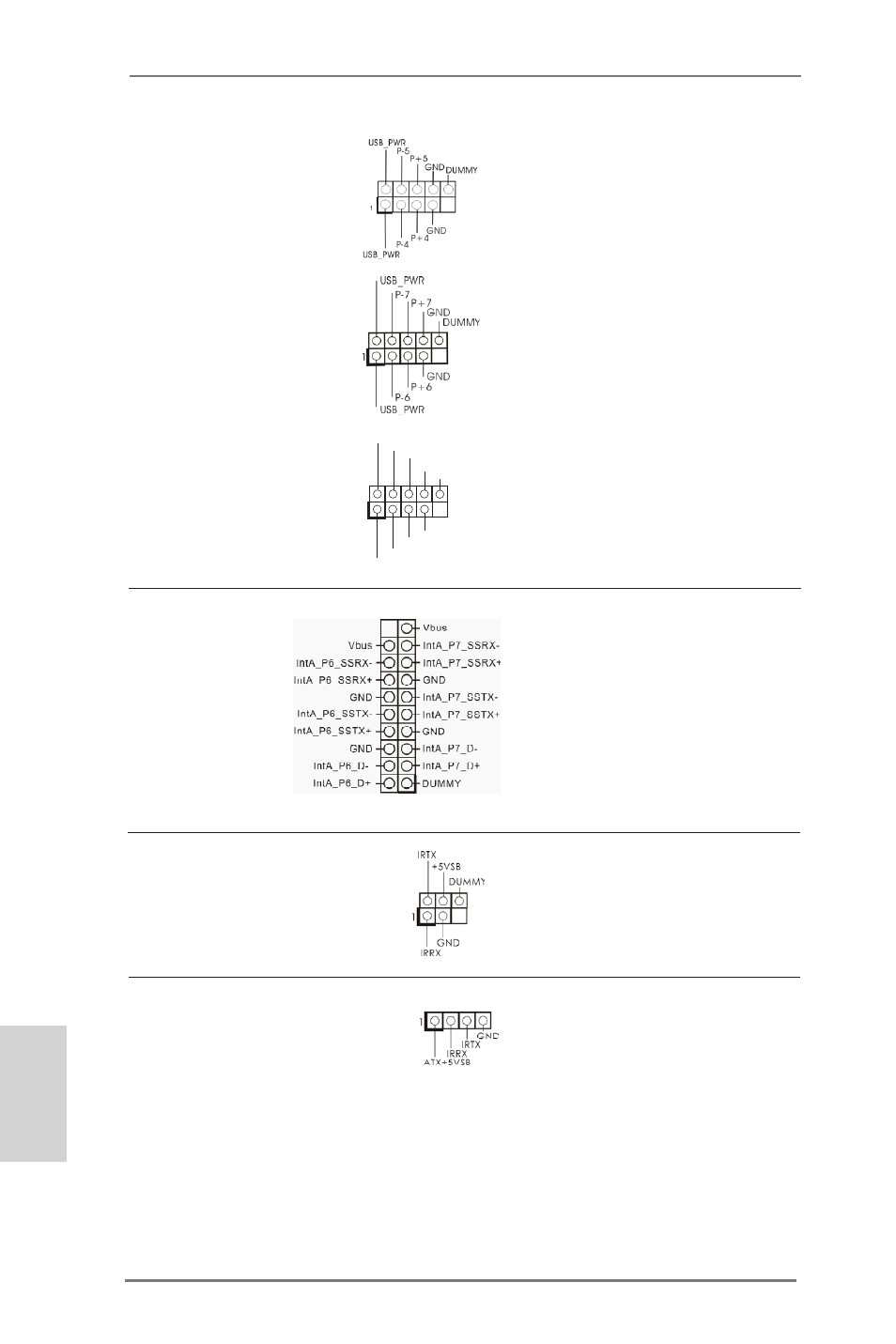

Cabezal USB 2.0 Además de cuatro puertos USB
(9-pin USB4_5) 2.0 predeterminados en el
(vea p.2, N. 31) panel de E/S, hay tres bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
(9-pin USB6_7)
dos puertos USB 2.0.
(vea p.2, N. 34)
(9-pin USB8_9)
(vea p.2, N. 35)
Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo
(5-pin IR1) infrarrojos de transmisión y
(vea p.2, N. 38) recepción wireless opcional.
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1) receptor remoto.
(vea p.2, N. 36)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Cabezal USB 3.0 Además de seis puertos 3.0
(19-pin USB3_6_7) predeterminados situados en el
(vea p.2, N. 15) panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
