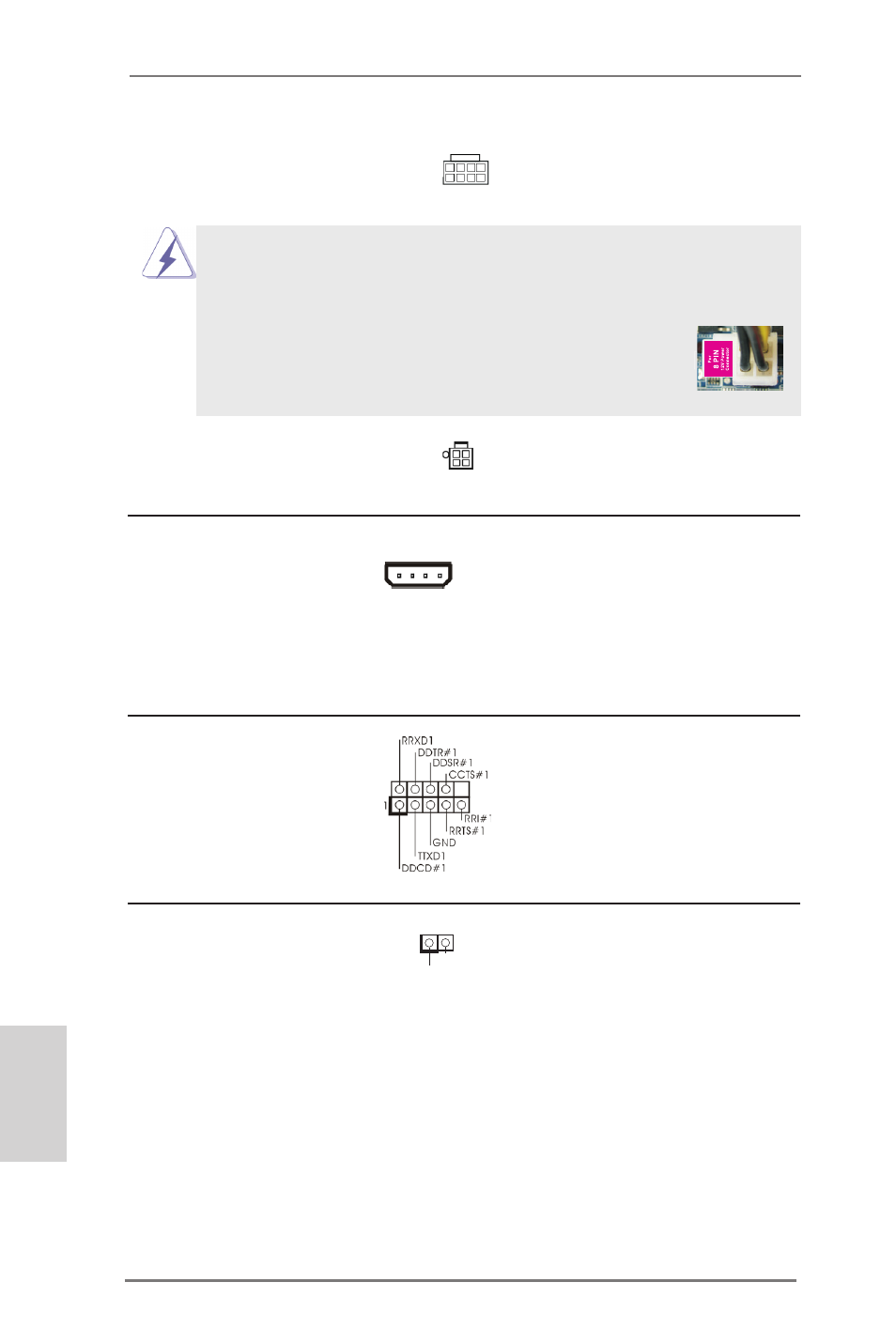

Cabezal del puerto COM Este cabezal del puerto COM
(9-pin COM1) se utiliza para admitir un
(vea p.2, N. 40) módulo de puerto COM.
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
(2-pin HDMI_SPDIF1) una salida SPDIF la tarjeta
(vea p.2, N. 42)
VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
SPDIFOUT
GND
1
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Instalación de Fuente de Energía de 4-Pin ATX 12V
8 5
4 1
Conector de alimentaciónSLI/XFIRE No es necesario utilizar este
(4-pin SLI/XFIRE_POWER1) conector. Conéctelo al conector
(vea p.2, N. 39) de alimentación del disco duro
cuando se conecten dos tarjetas
gráficas a esta placa base al
mismo tiempo.
Cabezal de alimentación ATX 12V Conecte la fuente de
(8-pin ATX12V1) alimentación ATX 12V a su
(vea p.2, N. 2) cabezal.
8 5
4 1
(4-pin ATX12V2)
(vea p.2, N. 1)
SLI/XFIRE_POWER1
