ASRock Z77 OC Formula Motherboard

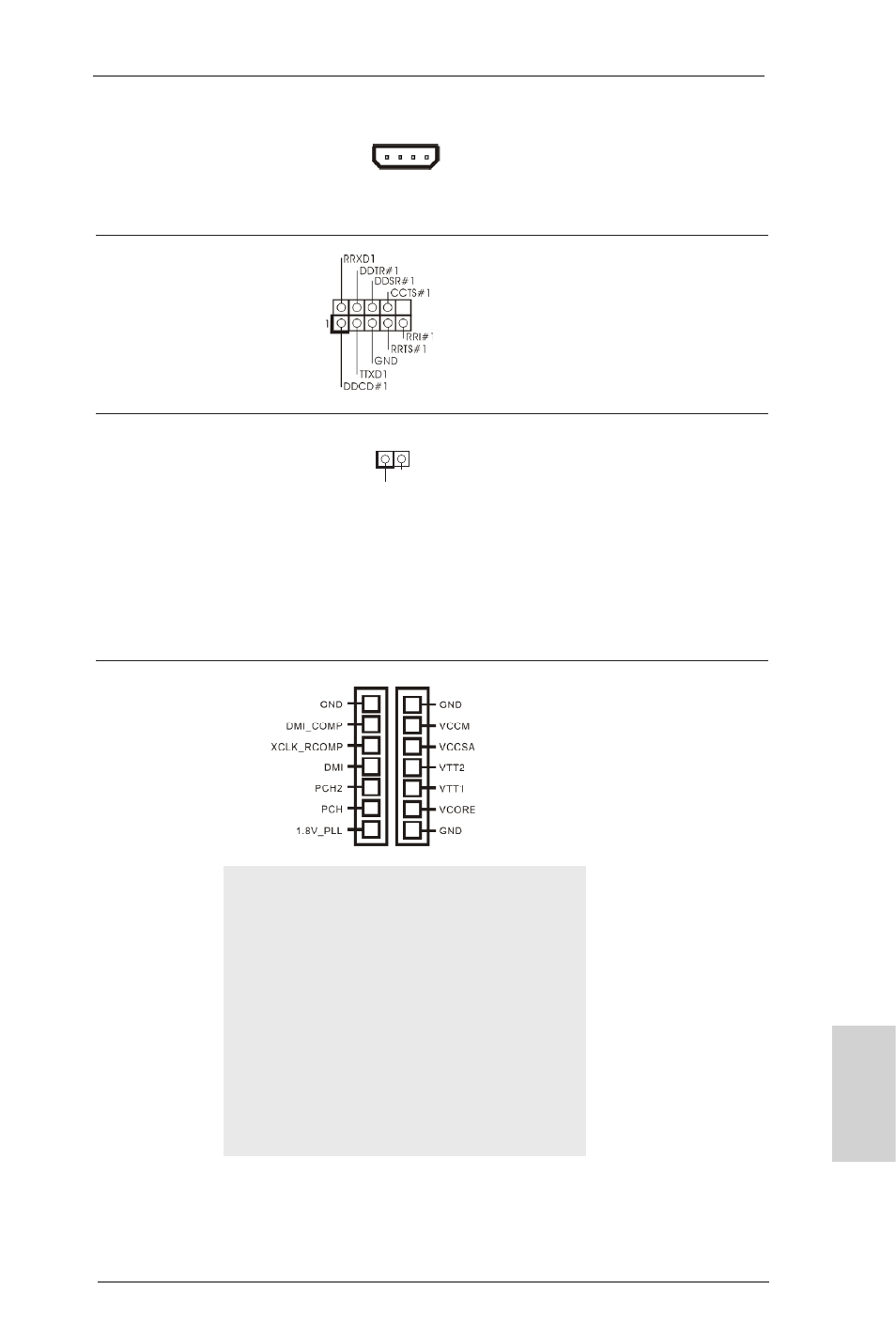

Seri port Fişi Bu COM1 fişi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 40)
HDMI_SPDIF Fişi HDMI_SPDIF fişi, SPDIF ses
(2-pinli HDMI_SPDIF1) çıkışını HDMI VGA kartına
(bkz. s.2 No. 42) sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fişe bağlayın.
SPDIFOUT
GND
1
Türkçe
SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç
(4-pinli SLI/XFIRE_PWR1) kaynağını bu konektöre
(bkz. s.2 No. 39) bağlayın. SLI/XFIRE_POWER1
V-Probe TM HKullanıcılar VCCM, VCCSA,
(7-pinli VOL_CON1, VTT2, VTT1, VCORE,
7-pinli VOL_CON2) DMI_COMP, XCLK_RCOMP,
(bkz. s.2 No. 13) DMI, PCH2, PCH ve
1.8V_PLL’yi içeren yerleşik
parçaların gerilimini ölçebilir.
VCCM: DRAM gerilimi
VCCSA: CPU sistem ajan gerilimi
VTT2: Ana VTT gerilimi
VTT1: 2. VTT gerilimi
VCORE: CPU çekirdek gerilim
DMI_COMP: DMI COMP gerilimi
XCLK_RCOMP: Dahili saat jen COMP gerilimi
DMI: DMI gerilimi
PCH2: Yonga seti çekirdek gerilimi
PCH: 2. yonga seti çekirdek gerilimi
1.8V_PLL: CPU PLL gerilimi
