ASRock Z77 OC Formula Motherboard
Türkçe

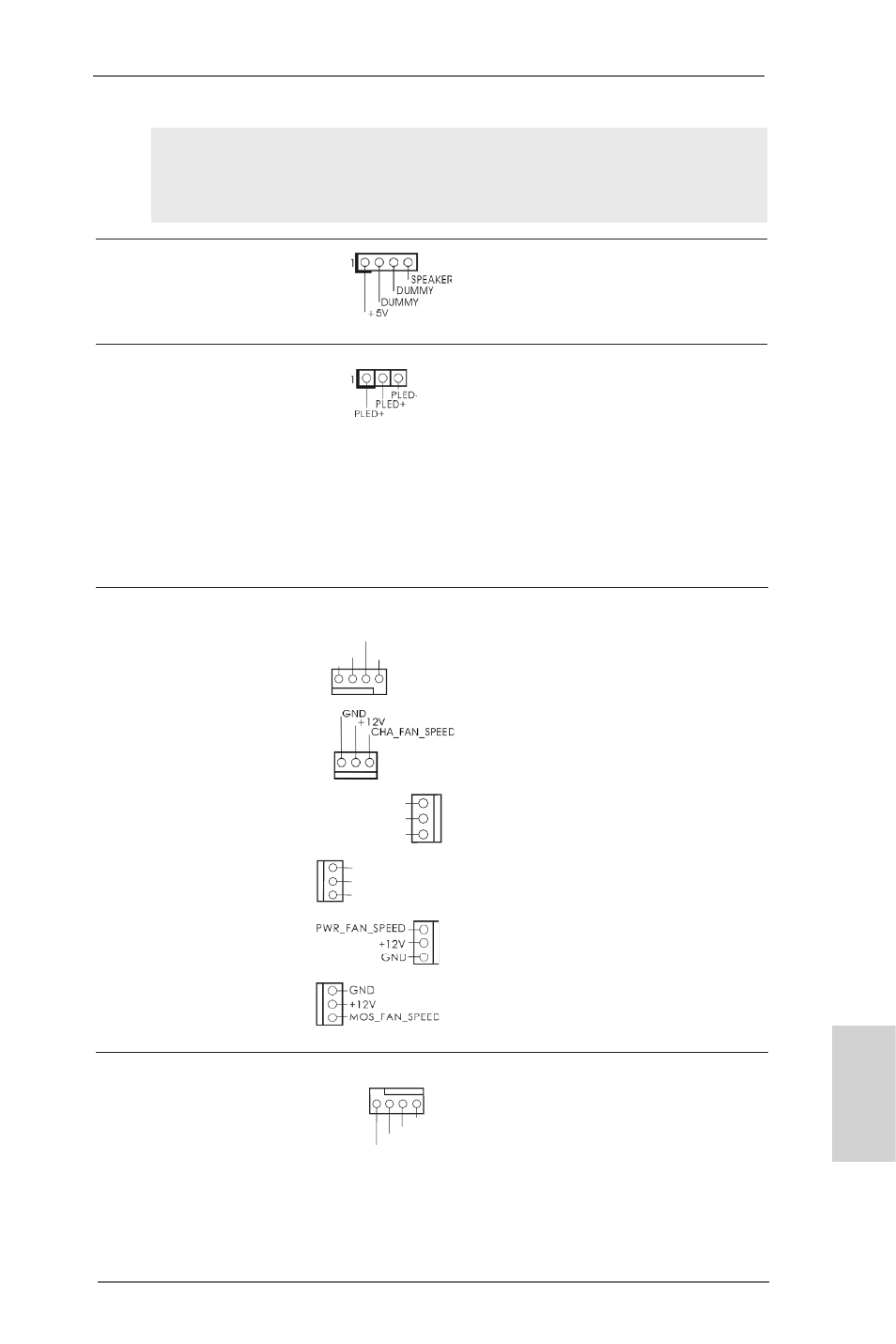

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.2 No. 23)
Güç LED’i Fişi Sistem gücü durumunu
(3-pinli PLED1)
belirtmek için lütfen kasa güç
(bkz. s.2 No. 24) LED’ini bu fişe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Kasa/güç/MOS Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 37) ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.2 No. 33)
(3-pinli CHA_FAN3)
(bkz. s.2 No. 17)
(3-pinli CHA_FAN4)
(bkz. s.2 No. 49)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 16)
(3-pinli MOS_FAN1)
(bkz. s.2 No. 50)
CPU Fan Konektörü Lütfen fan kablolarını CPU
4-pinli CPU_FAN1) fanına bu konektöre bağlayın ve
(bkz. s.2 No. 4) siyah kabloyu toprak pinine
bağlayın.
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
