Z87M Extreme4

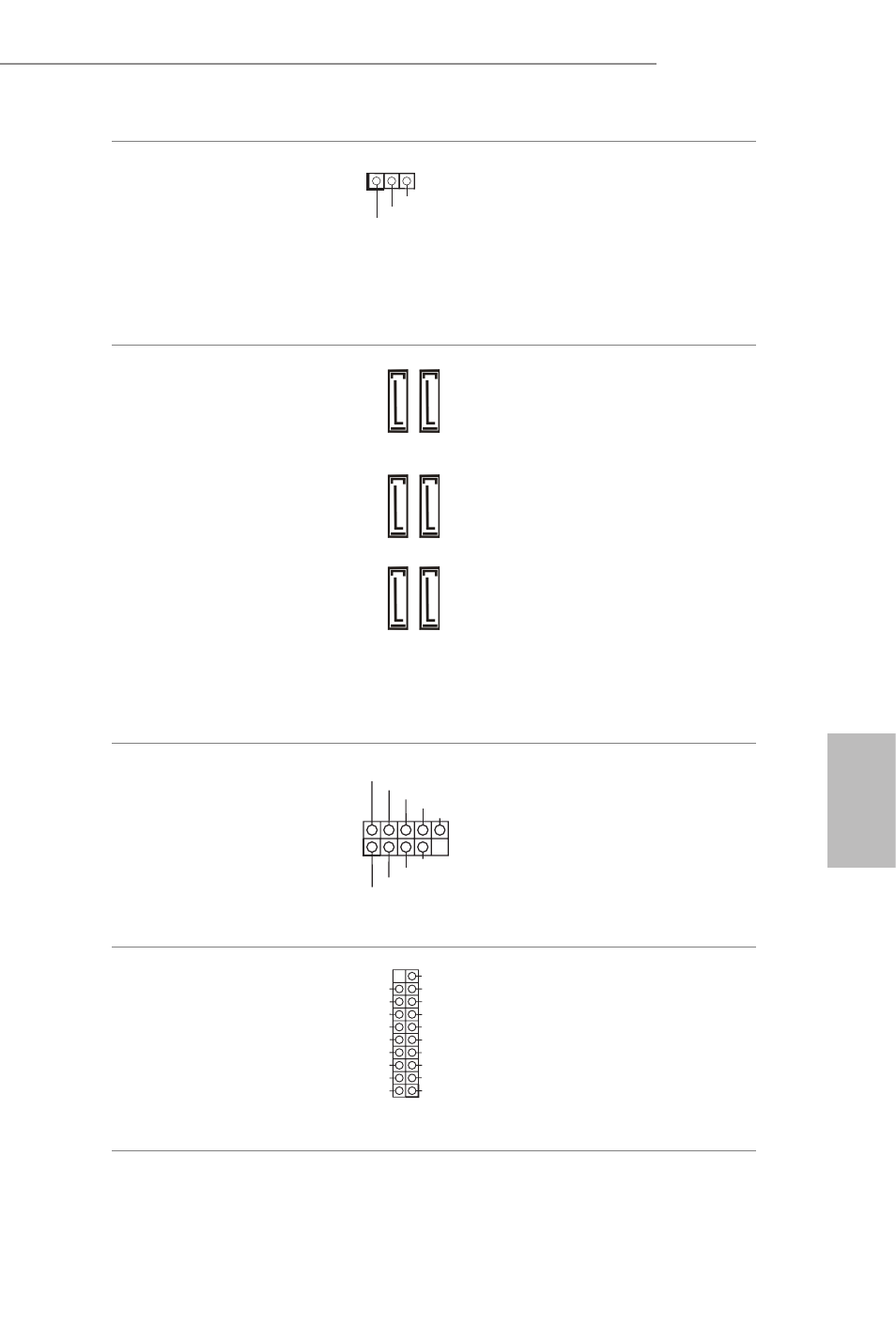

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 18) Подключите
светодиодный индикатор
питания корпуса к
этой колодке, чтобы
обеспечить индикацию
состояния питания
системы.
Разъемы Serial ATA3
(SATA3_0_1:
См. стр.1, № 8)
(SATA3_2_3:
См. стр. 1, № 9)
(SATA3_4_5:
См. стр. 1, № 10) Эти шесть
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с. Если на задней
панели ввода-вывода
подключен порт eSATA,
внутренний SATA3_1 не
работает.
Колодки USB 2.0.
(9-контактная, USB4_5)
(См. стр. 1, № 17)
(9-контактная, USB6_7)
(См. стр. 1, № 18) Кроме двух портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть три
колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0.
(19-контактная,
USB3_4_5)
(См. стр. 1, № 7) Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
