148
简体中文
简体中文

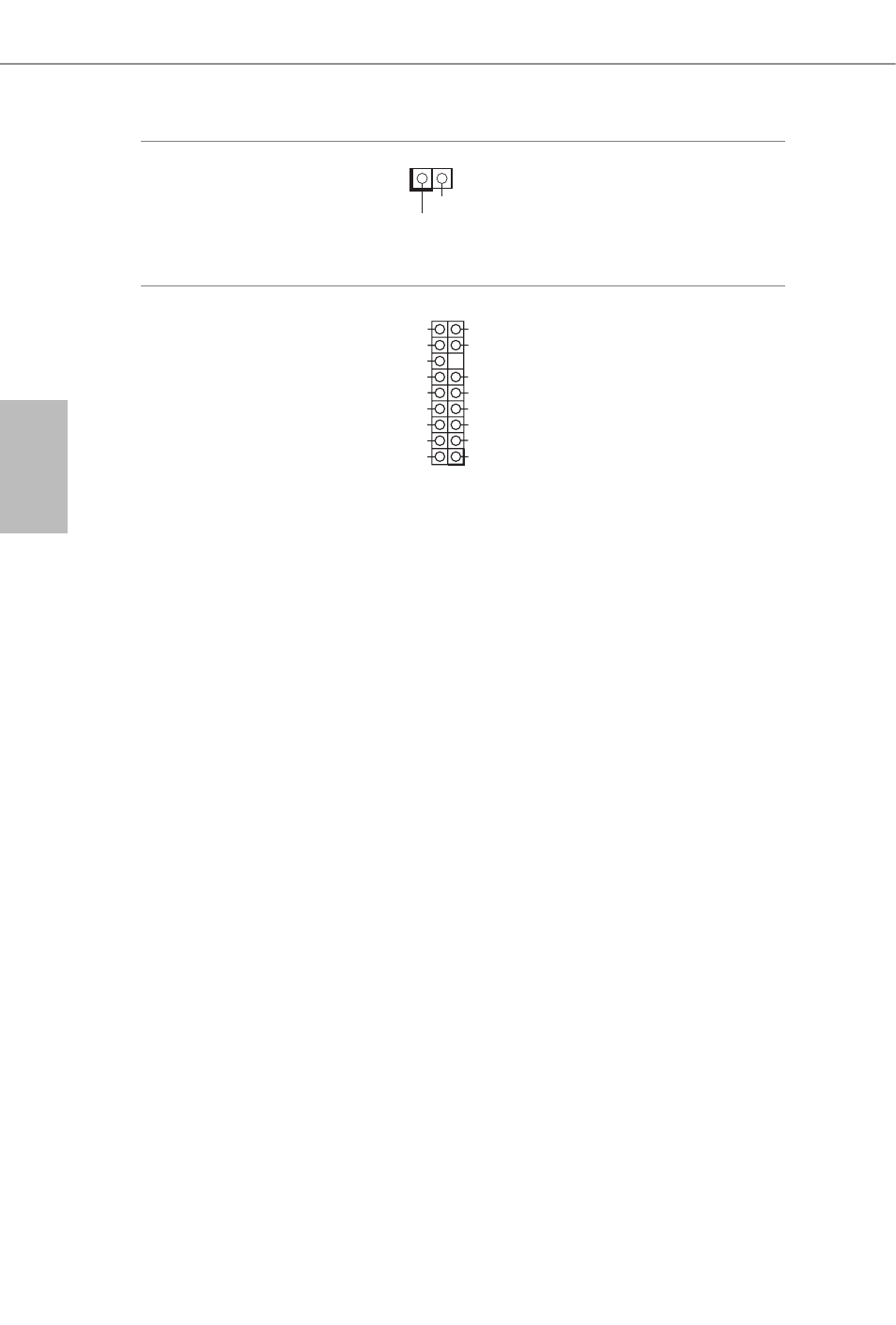

机箱侵入接脚 (2 针 CI1)
（见第 1 页，第 20 个）
此主板支持 CASE OPEN（机箱
打开）检测功能 - 检测机箱盖
是否拆下。此功能需要采用侵
入检测设计的机箱。
TPM 接脚
(17 针 TPMS1)
（见第
1 页，第 19 个）
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
1
Signal
GND
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GND F_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
