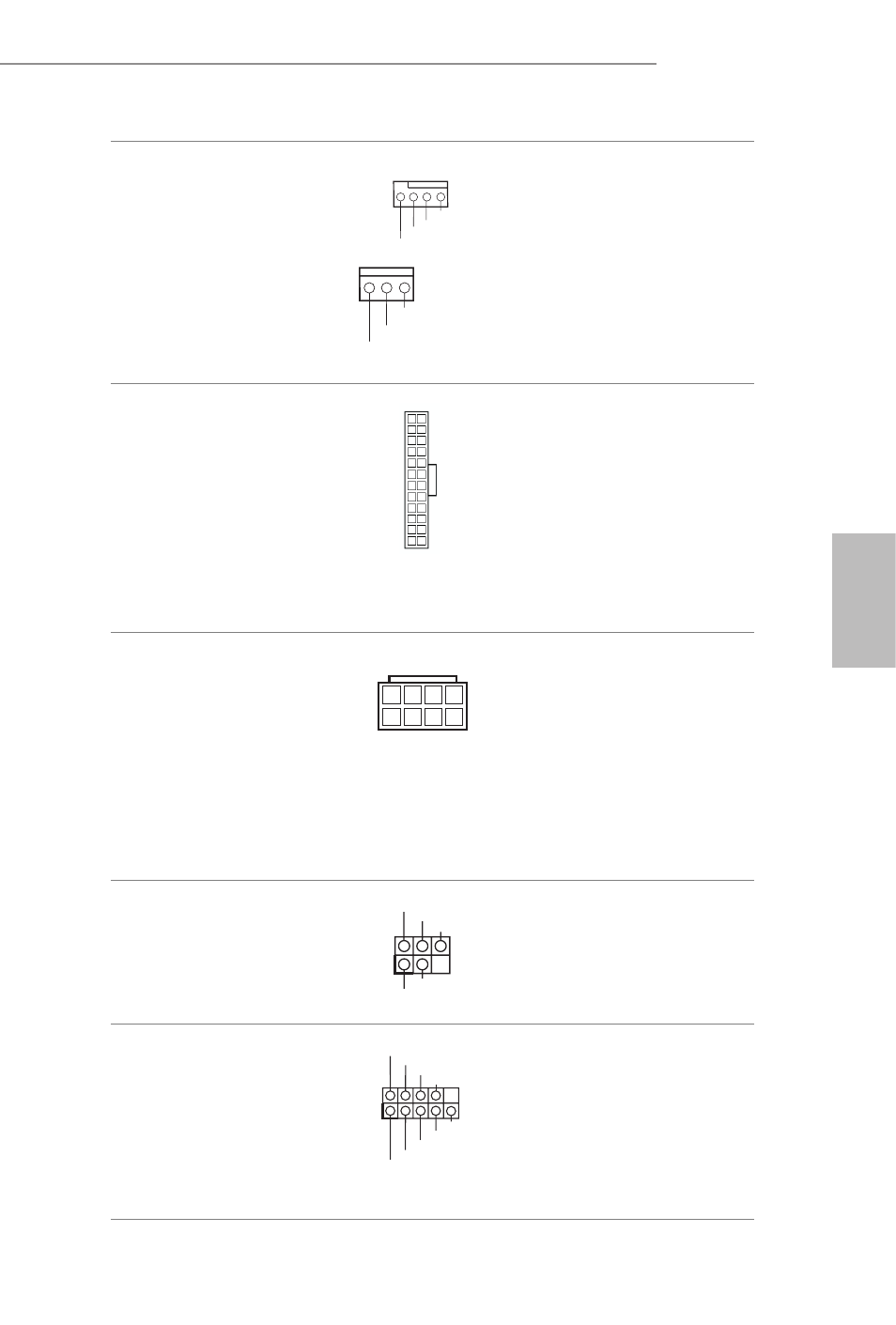

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 )
커넥터가
탑재되어
있습니다 . 3 핀 CPU
팬을 연결하려는
경우 핀 1-3 에
연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참조 ) 이 마더보드에는
24 핀 ATX 전원
커넥터가
탑재되어
있습니다 . 20 핀 ATX
전원공급장치를
사용하려면 핀
1 과 핀 13 을 따라
연결하십시오
.
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 ) 이 마더보드에는
8 핀 ATX 12V 전원
커넥터가
탑재되어
있습니다 . 4 핀 ATX
전원공급장치를
사용하려면 핀
1 과 핀 5 을 따라
연결하십시오
.
적외선 모듈 헤더
(5 핀 IR1)
(1 페이지 , 14 번 항목
참조
)
이 헤더는 선택 품목인
무선 송수신 적외선 모듈을
지원합니다 .
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 21 번 항목
참조
)
이 COM1 헤더는
시리얼 포트 모듈을
지원합니다 .
GND
+12V
CPU_FAN_SPEED
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4 1
8 5
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
