159
繁體中文
Z87M Extreme4

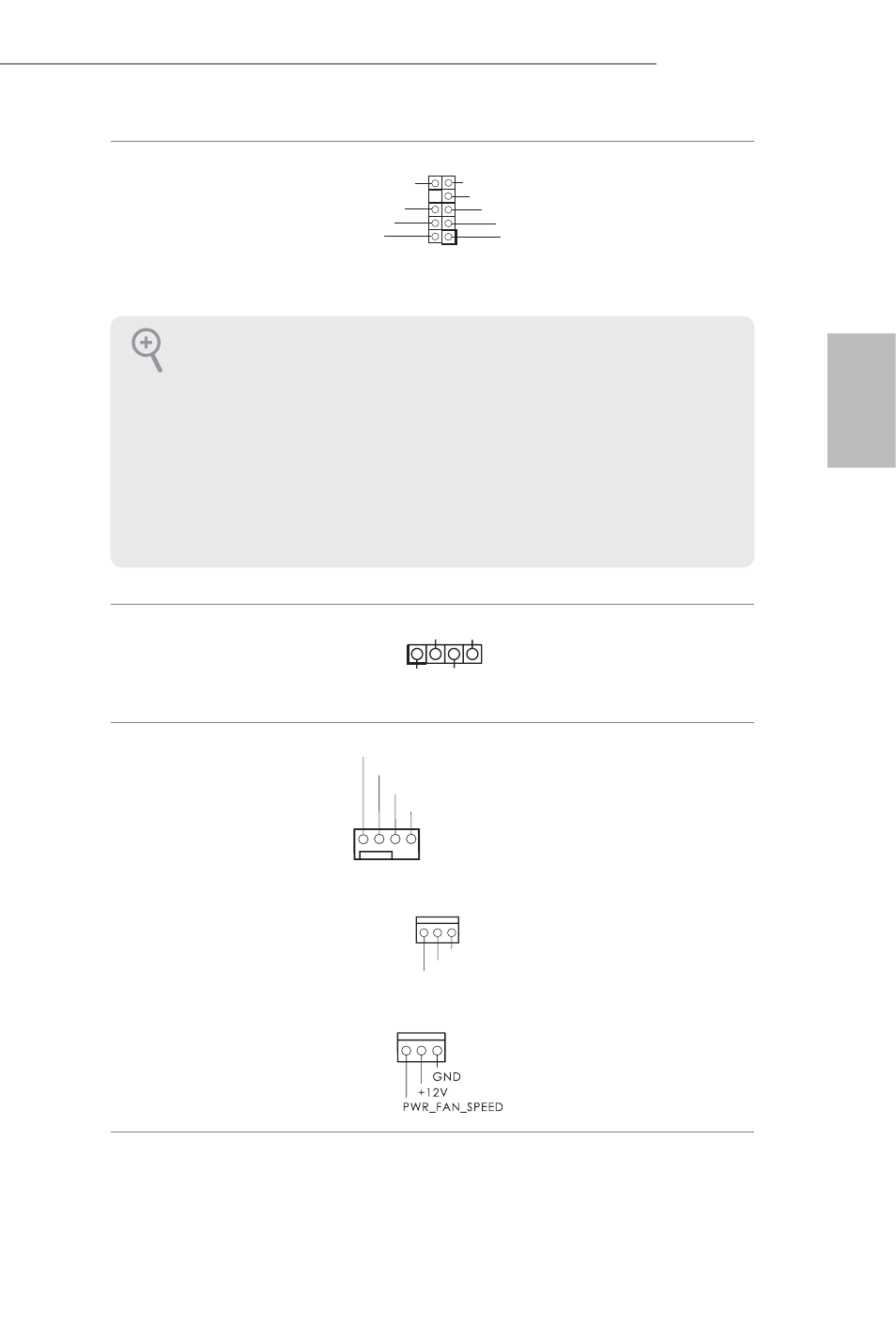

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第
1 頁，編號 22）
本排針適用於連接
音訊裝置至前面板
音訊。
機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第
1 頁， 編號 11）
請將機殼喇叭連接
至此排針。
機殼及電源風扇接頭
(4-pin CHA_FAN1)
（請參閱第
1 頁， 編號 16）
(3-pin CHA_FAN2)
（請參閱第
1 頁， 編號 24）
(3-pin PWR_FAN1)
（請參閱第
1 頁， 編號 23）
請將風扇纜線連接
至風扇接頭，並比
對黑線及接地針腳。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L OUT_RET
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
