158
繁體中文

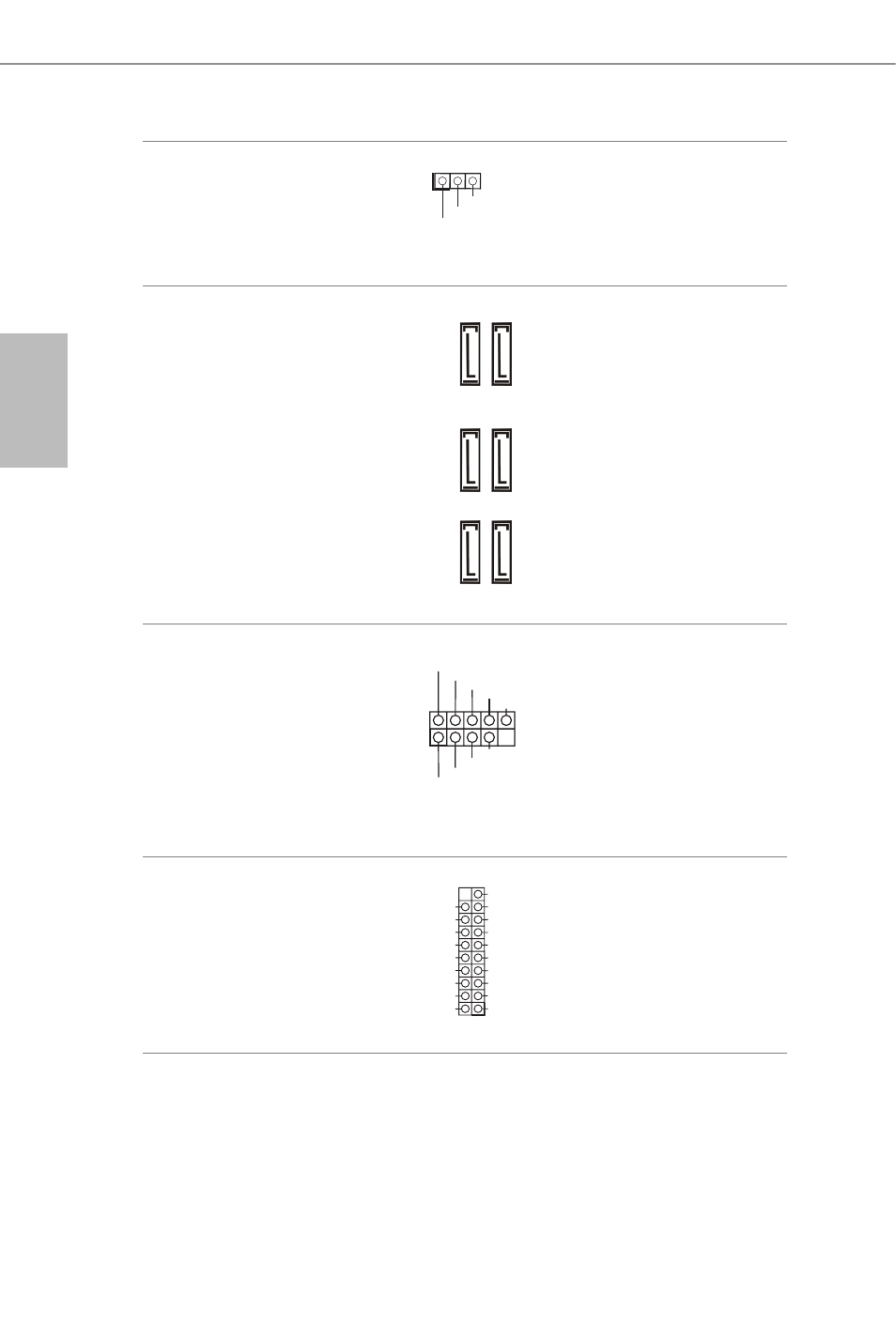

電源 LED 排針
(3-pin PLED1)
（請參閱第
1 頁，編號 18）
請將機殼電源 LED
連接至此排針，以
指示系統的電源狀
態。
Serial ATA3 接頭
(SATA3_0_1:
請參閱第
1 頁，編號 8）
（ SATA3_2_3：
請參閱第 1 頁，編號 9)
(SATA3_4_5:
請參閱第
1 頁，編號 10)
這六組 SATA3 接頭
皆支援內部儲存裝
置的
SATA 資料纜
線，最高可達 6.0
Gb/s 資料傳輸率。
若連接背後
I/O 上
的 eSATA 連接埠，
內部 SATA3_1 將不
會作用。
USB 2.0 排針
(9-pin USB4_5)
（請參閱第
1 頁，編號 17）
(9-pin USB6_7)
（請參閱第
1 頁，編號 18）
除了 I/O 面板上的
兩個 USB 2.0 連接埠
外，在本主機板上
另外還有三組排針。
各
USB 2.0 排針皆可
支援兩個連接埠。
USB 3.0 排針
(19-pin USB3_4_5)
（請參閱第
1 頁，編號 7）
除了 I/O 面板上的
四個 USB 3.0 連接埠
外，在本主機板上
還有另外一組排針。
各
USB 3.0 排針皆可
支援兩個連接埠。
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
