161
繁體中文
Z87M Extreme4

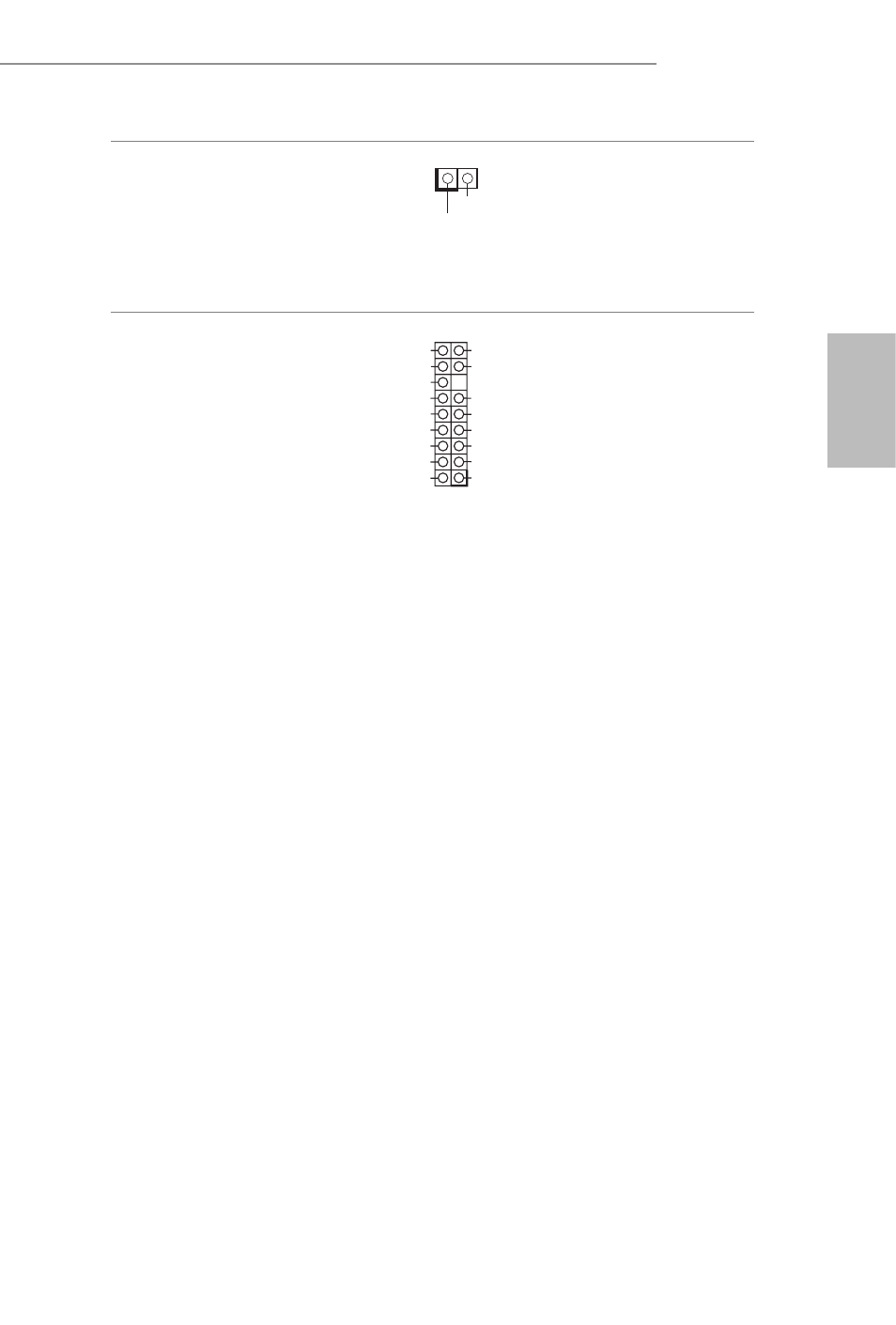

機殼防護標頭 (2-pin CI1)
（請參閱第 1 頁，編號 20）
本主機板支援「機殼開啟」
偵測功能，可偵測機殼外
蓋是否遭移除。若要使用
本功能，機殼必須採用機
殼防護偵測設計。
TPM 標頭
(17-pin TPMS1)
（請參閱第
1 頁，編號 19）
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存
金鑰、數位憑證、密碼及
資料的安全。
TPM 系統
也能強化網路安全、保護
數位身分並確定平台完整
性。
1
Signal
GND
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GND F_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
