ASRock FM2A85X Extreme4 - Manual (Page 39)

39
ASRock FM2A85X Extreme4 Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den zwei
(9-pol. USB3_4) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 30) I/O-Anschlüssen befi nden sich
drei USB 2.0-
Anschlussleisten am
(9-pol. USB5_6) Motherboard. Pro USB 2.0-
(siehe S.2 - No. 29) Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
(9-pol. USB7_8)
(siehe S.2 - No. 28)
Seriell-ATA3-Anschlüsse Diese sieben Serial ATA3-
(SATA3_1: siehe S.2 - No. 13) (SATA3-)Verbínder
(SATA3_2: siehe S.2 - No. 12) unterstützten SATA-Datenkabel
(SATA3_3: siehe S.2 - No. 14) für interne
(SATA3_4: siehe S.2 - No. 15) Massenspeichergeräte. Die
(SATA3_5: siehe S.2 - No. 19) aktuelle SATA3- Schnittstelle
(SATA3_6: siehe S.2 - No. 16) ermöglicht eine
(SATA3_7: siehe S.2 - No. 17) Datenübertragungsrate bis
6,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.

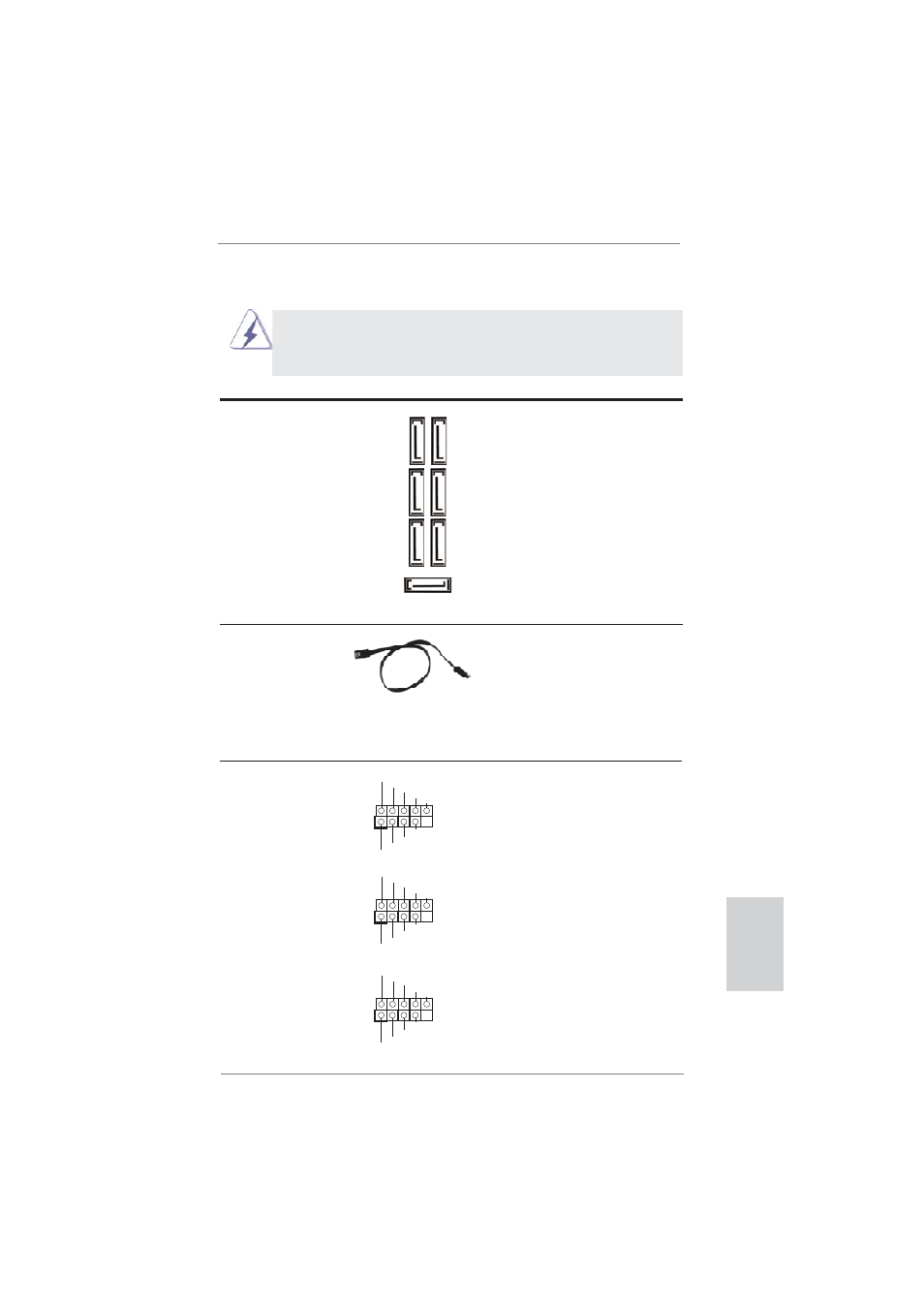

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
SA
TA3_6 SA
TA3_3 SA
TA3_1
SA
TA3_7 SA
TA3_4 SA
TA3_2
SATA3_5
