113
ASRock FM2A85X Extreme4 Motherboard

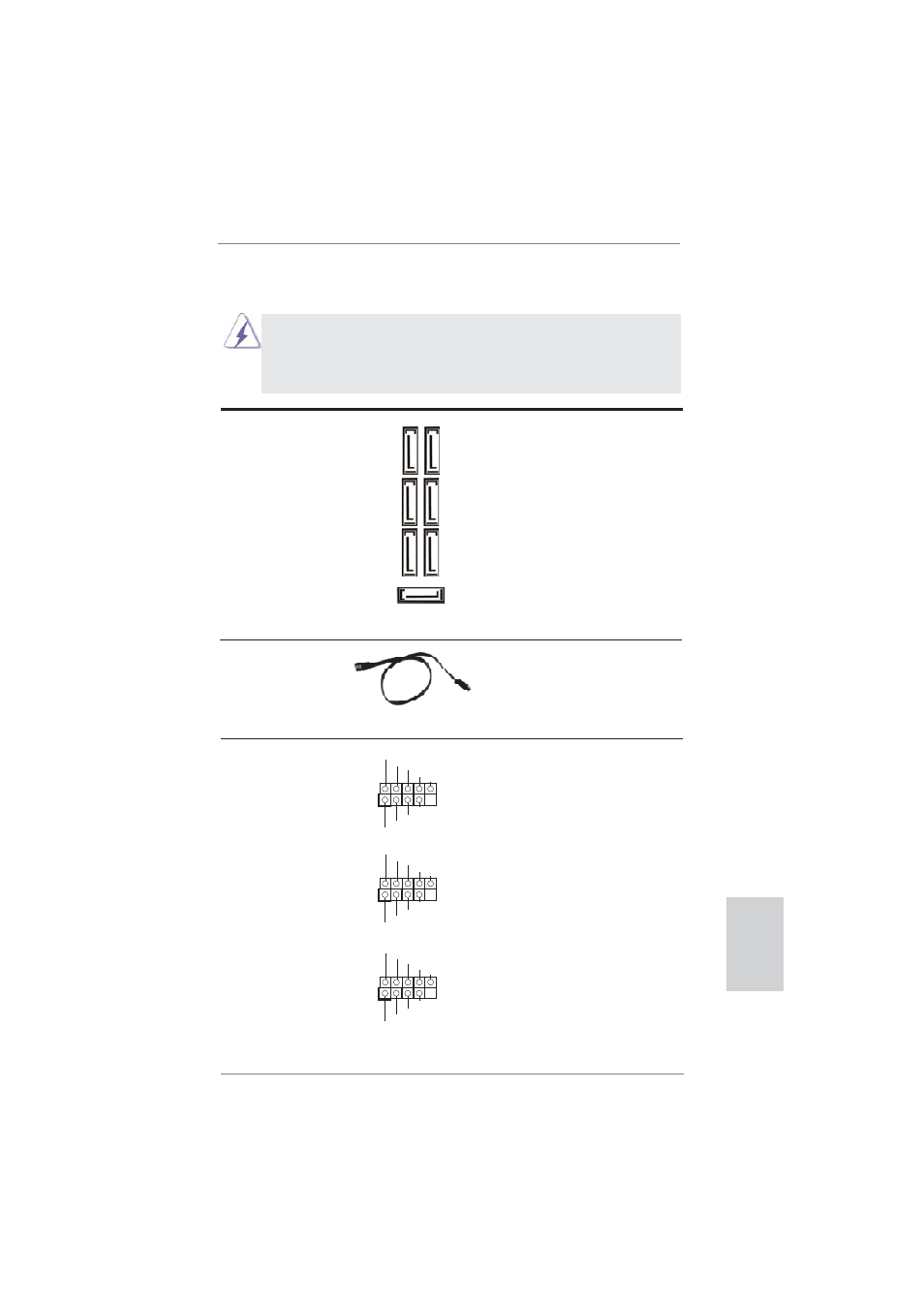

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB3_4) USB 2.0 portundan başka, bu
(bkz. s.2 No. 30) anakartta üç USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB5_6)
(bkz. s.2 No. 29)
(9-pinli USB7_8)
(bkz. s.2 No. 28)
Seri ATA3 Konektörler Bu yedi Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 13) konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 12) cihazları için SATA veri
(SATA3_3: bkz. s.2, No. 14) kablolarını destekler. Geçerli
(SATA3_4: bkz. s.2, No. 15) SATA3 arayüzü 6,0 Gb/sn veri
(SATA3_5: bkz. s.2, No. 19) aktarım hızına izin verir.
(SATA3_6: bkz. s.2, No. 16)
(SATA3_7: bkz. s.2, No. 17)
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı) anakarttaki SATA3 konektörüne
bağlanabilir.
1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
Türkçe
SA
TA3_6 SA
TA3_3 SA
TA3_1
SA
TA3_7 SA
TA3_4 SA
TA3_2
SATA3_5
