ASRock FM2A85X Extreme4 - Manual (Page 137)

137
ASRock FM2A85X Extreme4 Motherboard
シリアル ATA（SATA）
データケーブル（オプション） SATA データケーブルのどちらかの
端をマザーボードの SATA3 ハードディ
スク、または SATA3 コネクタに接続で
きます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 2
(9 ピン USB3_4) つの USB 2.0 ポート以外に、この
ページ２, アイテム 30 を参照 マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB5_6)
ページ２, アイテム 29 を参照
(9 ピン USB7_8)
ページ２, アイテム 28 を参照

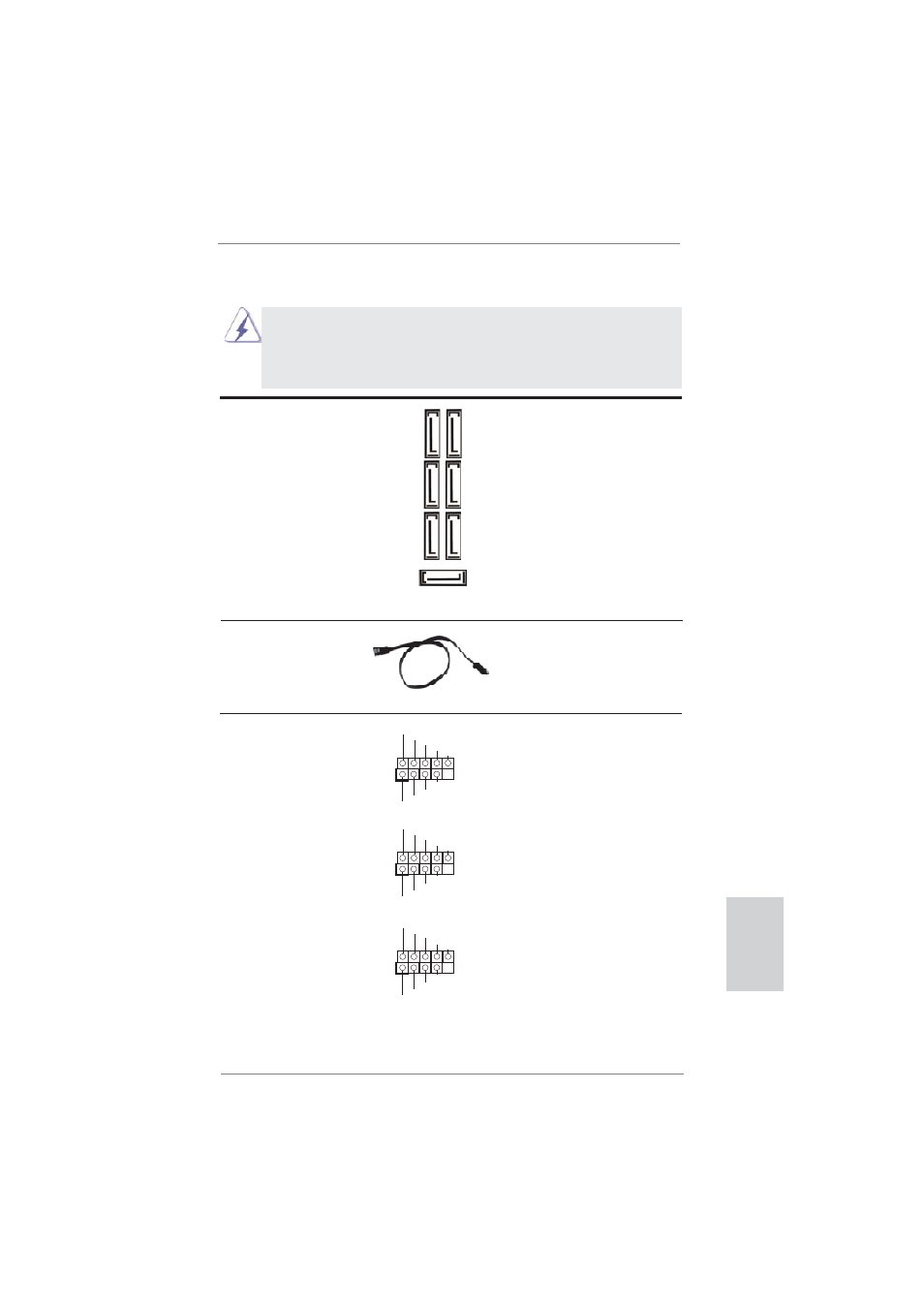

1.4 オンボードのヘッダとコネクタ類
シリアル ATA3 コネクタ これら 7 本のシリアル ATA3
SATA3_1: ページ 2, アイテム 13 を参照 (SATA3）コネクタは内蔵スト
SATA3_2: ページ 2, アイテム 12 を参照 レーデバイスに使用する SATA
SATA3_3: ページ 2, アイテム 14 を参照 データケーブルに対応していま
SATA3_4: ページ 2, アイテム 15 を参照 す。現在の SATA3 インタフェー
SATA3_5: ページ 2, アイテム 19 を参照 スの最大データ転送速度は
SATA3_6: ページ 2, アイテム 16 を参照 6.0 Gb/s です。
SATA3_7: ページ 2, アイテム 17 を参照
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
日本語
SA
TA3_6 SA
TA3_3 SA
TA3_1
SA
TA3_7 SA
TA3_4 SA
TA3_2
SATA3_5
