105
ASRock FM2A85X Extreme4 Motherboard
Português

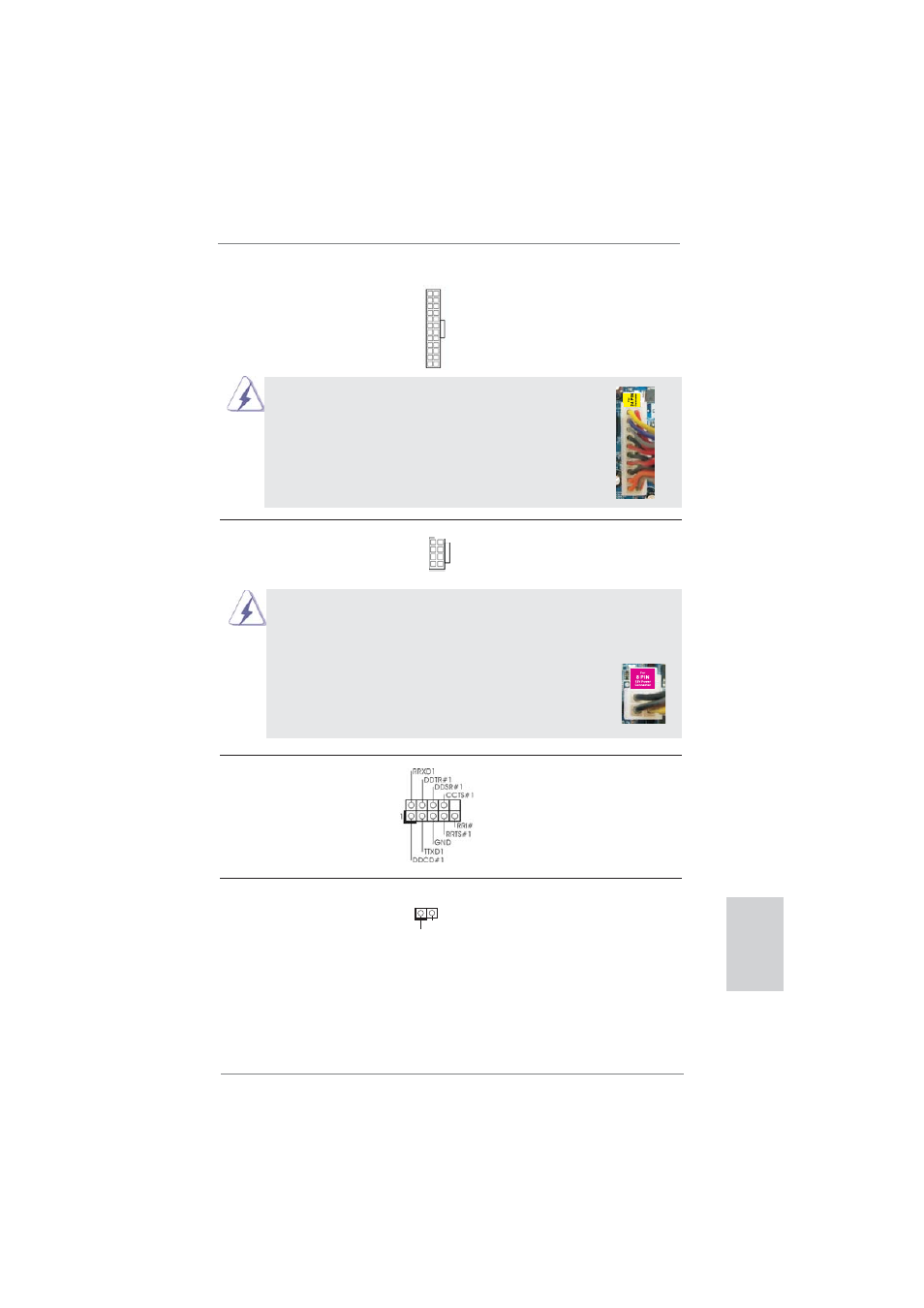

Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 20
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 9)
12
1
24
13
Conector de porta de série Este conector COM1 suporta
(COM1 de 9 pinos) um módulo de porta de série.
(veja a folha 2, No. 32)
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos) ATX 12V neste conector.
(veja a folha 2, No. 2)
Embora esta placa-mãe providencie um conector de energia ATX 12V
de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma
fonte de energia tradicional de 4 pinos. Para usar a fonte de
alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 5.
Instalação da Fonte de alimentação ATX 12V de 4 Pinos
Conector HDMI_SPDIF O conector HDMI_SPDIF, que
(HDMI_SPDIF1 de 2 pinos) oferece saída de áudio SPDIF
(veja a folha 2, No. 33) para placas VGA HDMI, permite
ligar televisores digitais/
projectores/LCD com entrada
HDMI ao sistema. Ligue o
conector HDMI_SPDIF da placa
VGA HDMI a este conector.
SPDIFOUT
GND
1
4 8
1 5
4 8
1 5
