163
ASRock FM2A85X Extreme4 Motherboard

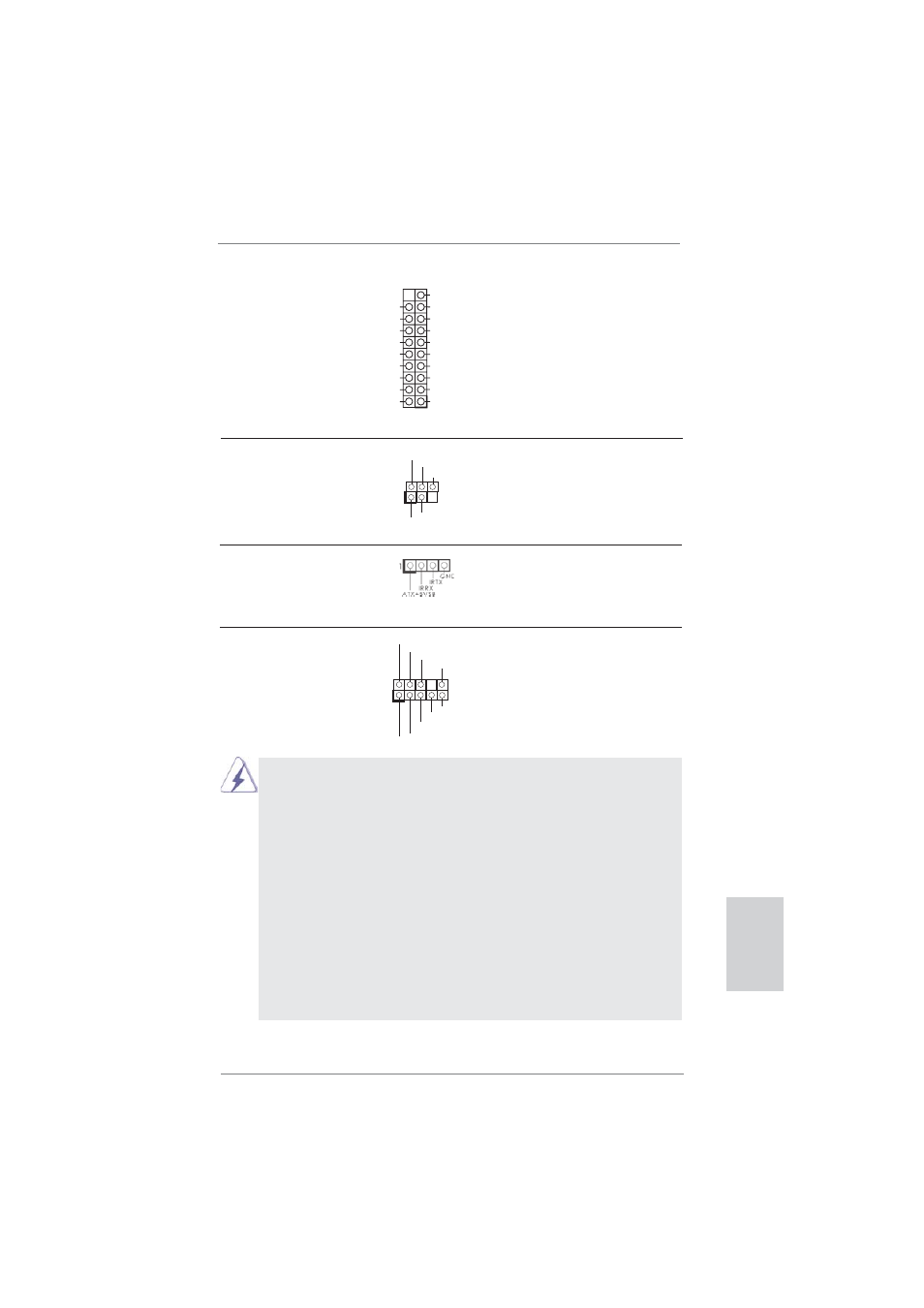

紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1) 組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 25 項 ) 外線。
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 31 項 )
1
IRTX
+5VSB
DUMMY
IRRX
GND
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 34 項 )
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到
AC＇97 音效面板。
E. 開啟前置麥克風。
在 Windows ® 8 / 8 64 位元 / 7 / 7 64 位元 / Vista TM / Vista TM 64
位元作業系統中 :
在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording
Volume＂。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
IntA_P8_D+
DUMMY
IntA_P8_D-
GND
IntA_P8_SSTX+
GND
IntA_P8_SSTX-
IntA_P8_SSRX+
IntA_P8_SSRX-
Vbus Vbus
Vbus
IntA_P7_SSRX-
IntA_P7_SSRX+
GND
IntA_P7_SSTX-
IntA_P7_SSTX+
GND
IntA_P7_D-
IntA_P7_D+
USB 3.0 擴充接頭 除了位於 I/O 面板的六個 USB
(19 針 USB3_7_8) 3.0 接口之外，這款主機板有一
( 見第 2 頁第 10 項 ) 組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
