ASRock FM2A85X Extreme4 Motherboard

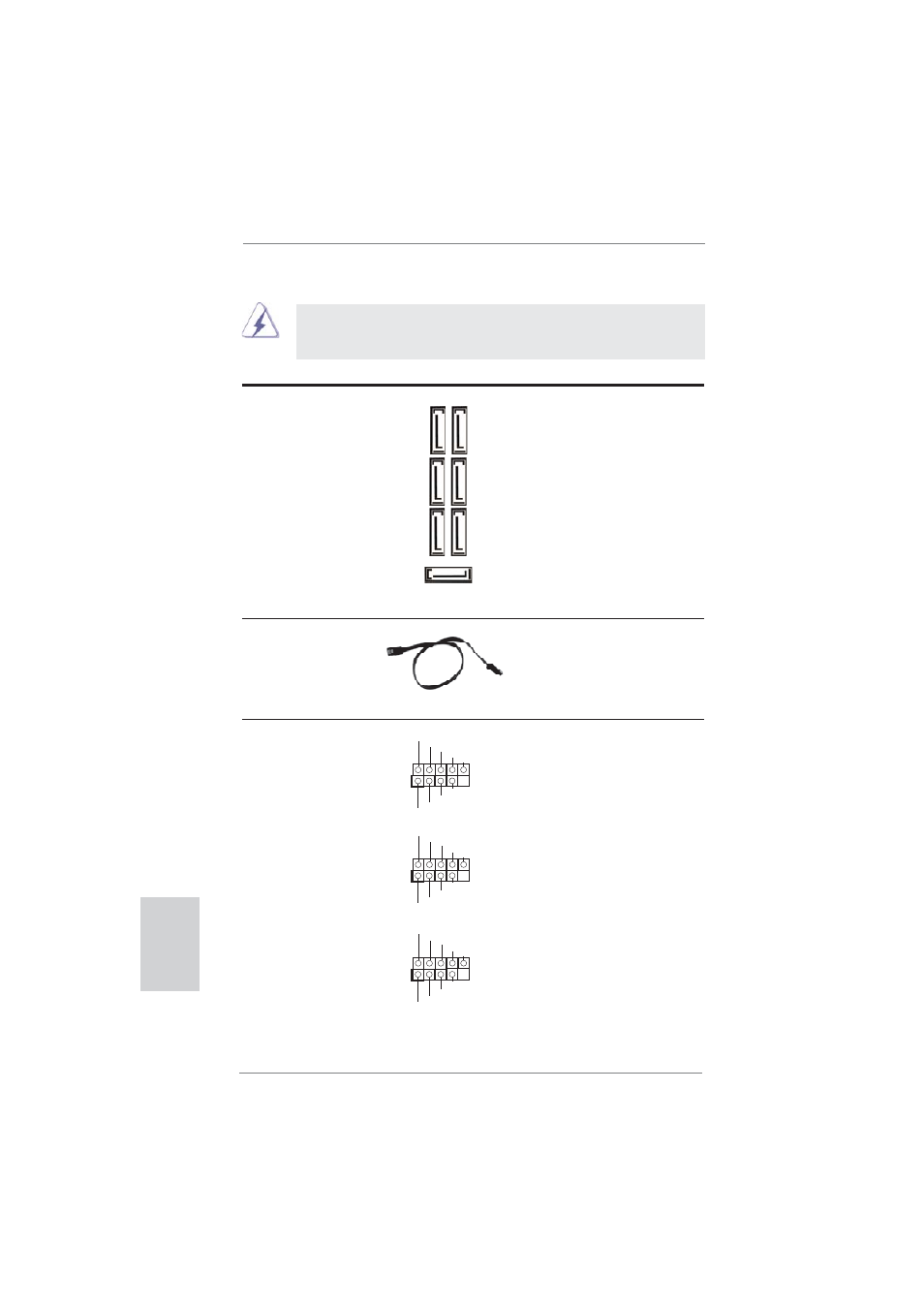

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
( 選配 ) SATA3 接口。
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1: 見第 2 頁第 13 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 12 項 ) 線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 14 項 ) 目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 15 項 ) 可提供高達 6.0Gb/s 的數據
(SATA3_5: 見第 2 頁第 19 項 ) 傳輸速率。
(SATA3_6: 見第 2 頁第 16 項 )
(SATA3_7: 見第 2 頁第 17 項 )
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個
(9 針 USB3_4) USB 2.0 接口之外，這款
( 見第 2 頁第 30 項 ) 主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB5_6)
( 見第 2 頁第 29 項 )
(9 針 USB7_8)
( 見第 2 頁第 28 項 )
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
繁體中文
SA
TA3_6 SA
TA3_3 SA
TA3_1
SA
TA3_7 SA
TA3_4 SA
TA3_2
SATA3_5
