ASRock E350M1 - Manual (Page 99)

99
ASRock E350M1 Motherboard
Türkçe

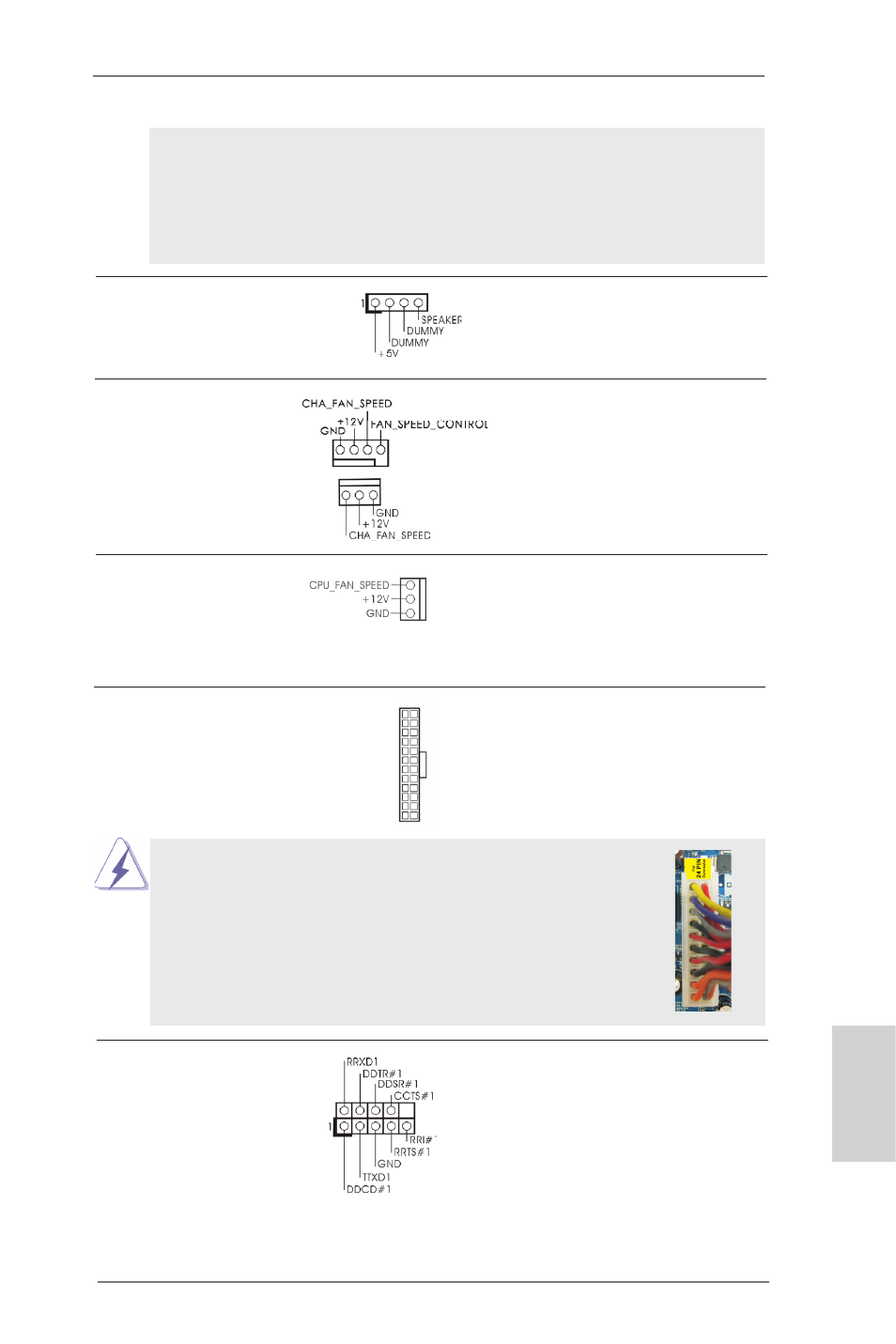

Kasa Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 2) ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.2 No. 14)
CPU Fan Konektörü Lütfen fan kablolarını CPU
(3-pinli CPU_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 1) ve siyah kabloyu toprak pinine
bağlayın.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.2 No. 13)
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 No. 7)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
12
1
24
13
Seri port Fişi Bu COM1 fişi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 21)
