ASRock E350M1 Motherboard
한 국 어

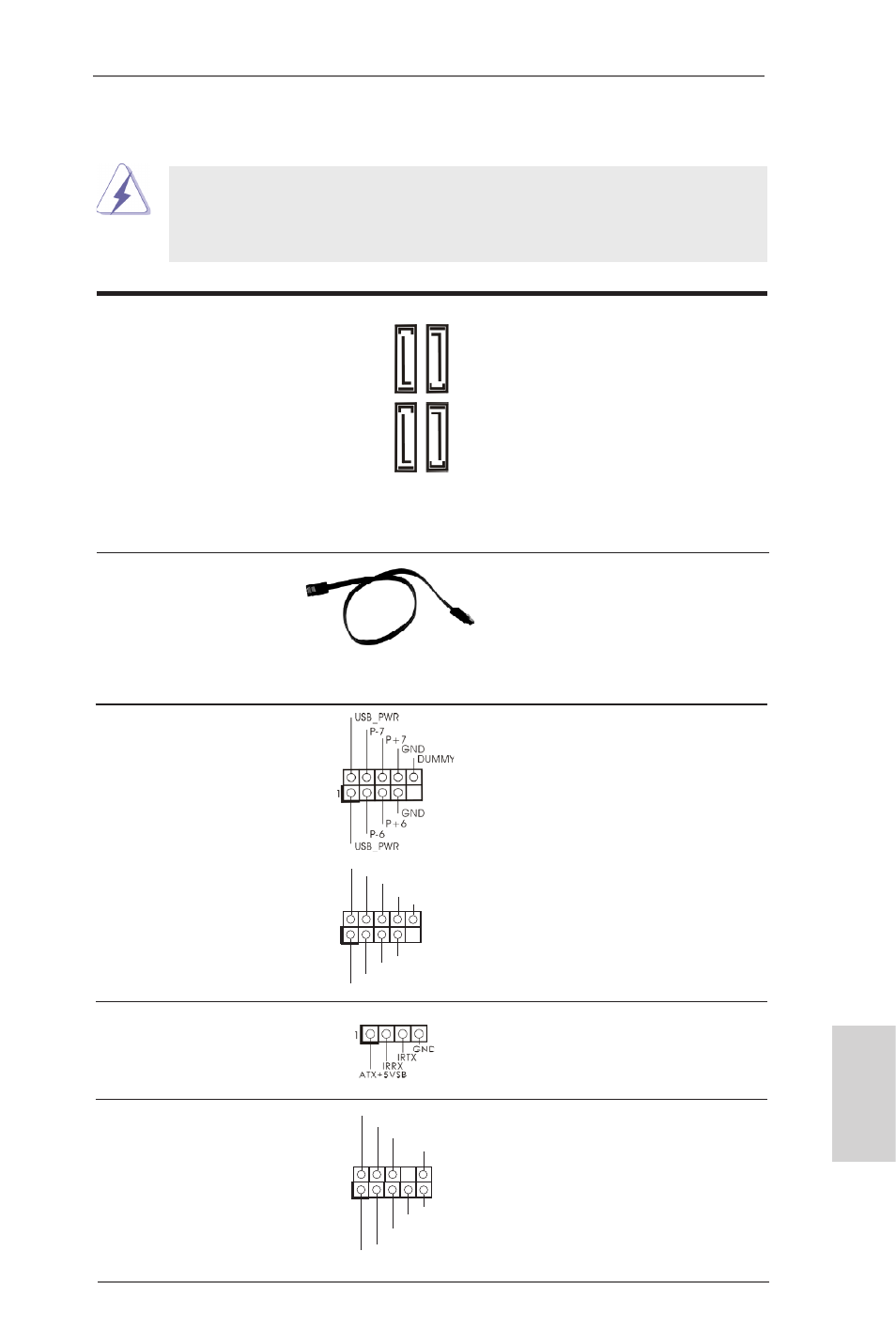

1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
콘넥터 그림 설명
시리얼 ATA3 커넥터 4 개의 시리얼 ATA3
(SATA3_1: 2 페이지 , 12 번 항목 참조 ) (SATA3) 커넥터는 내부 저장
(SATA3_2: 2 페이지 , 10 번 항목 참조 ) 장치용 SATA 데이터 케이블
(SATA3_3: 2 페이지 , 11 번 항목 참조 ) 을지원합니다 . 커넥터가 내부
(SATA3_4: 2 페이지 , 9 번 항목 참조 ) 기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII / SATA3 하드 디스크
혹은 SATAII / SATA3 커넥터
에 연결합니다 .
SA
TA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_1
USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB6_7) 는 6 개의 기본 USB 2.0 포트
(2 페이지 , 19 번 항목 참조 ) 외에도 USB 2.0 헤더가 2 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
(9 핀 USB8_9)
(2 페이지 , 18 번 항목 참조 )
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를
(9 핀 HD_AUDIO1) 편리하게 조절하고 연결할 수
( 2 페이지 , 20 번 항목 참조 ) 있는 전면 오디오 인터페이스
입니다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기
(4 핀 CIR1) 연결하는 데 사용될
(2 페이지 , 17 번 항목 참조 ) 수 있습니다 .
