ASRock E350M1 Motherboard
Por
tuguês

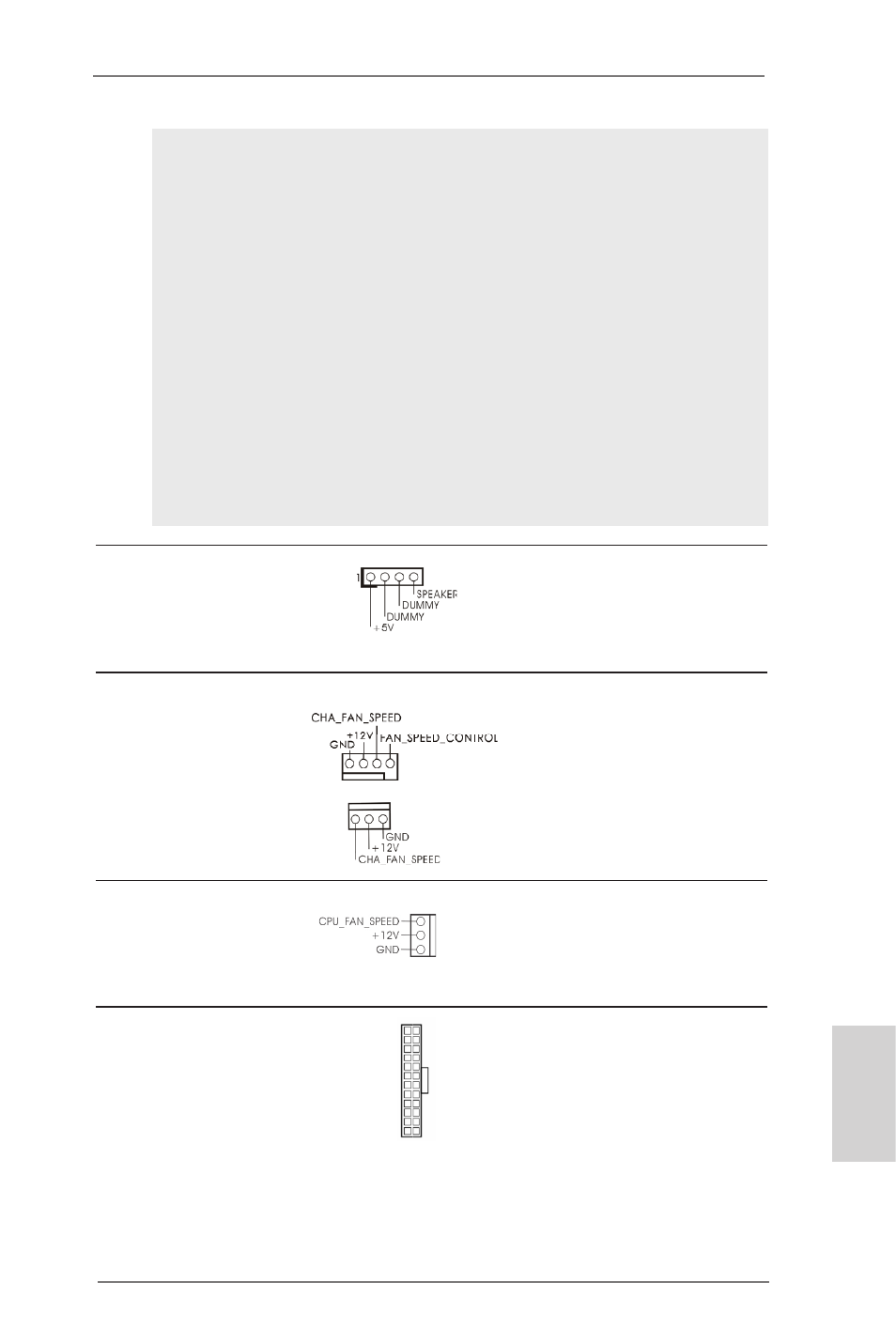

Conector do alto-falante Ligue o alto-falante do chassi
do chassi neste conector.
(SPEAKER1 de 4 pinos)
(veja a folha 2, No. 13)
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fio preto
(CPU_FAN1 de 3 pinos) com o pino de aterramento.
(veja a folha 2, No. 1)
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fio
(veja a folha 2, No. 2) preto com o pino de aterramen
to.
(CHA_FAN2 de 3 pinos)
(veja a folha 2, No. 14)
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 7)
12
1
24
13
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED ficará acesso quando o sistema estiver em funcionamento. O LED
ficará intermitente quando o sistema estiver no estado de suspensão S1.
O LED ficará desligado quando o sistema estiver nos estados de suspen-
são S3/S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certifique-se que os fios e os pinos têm
uma correspondência exacta.
