ASRock E350M1 Motherboard
한 국 어

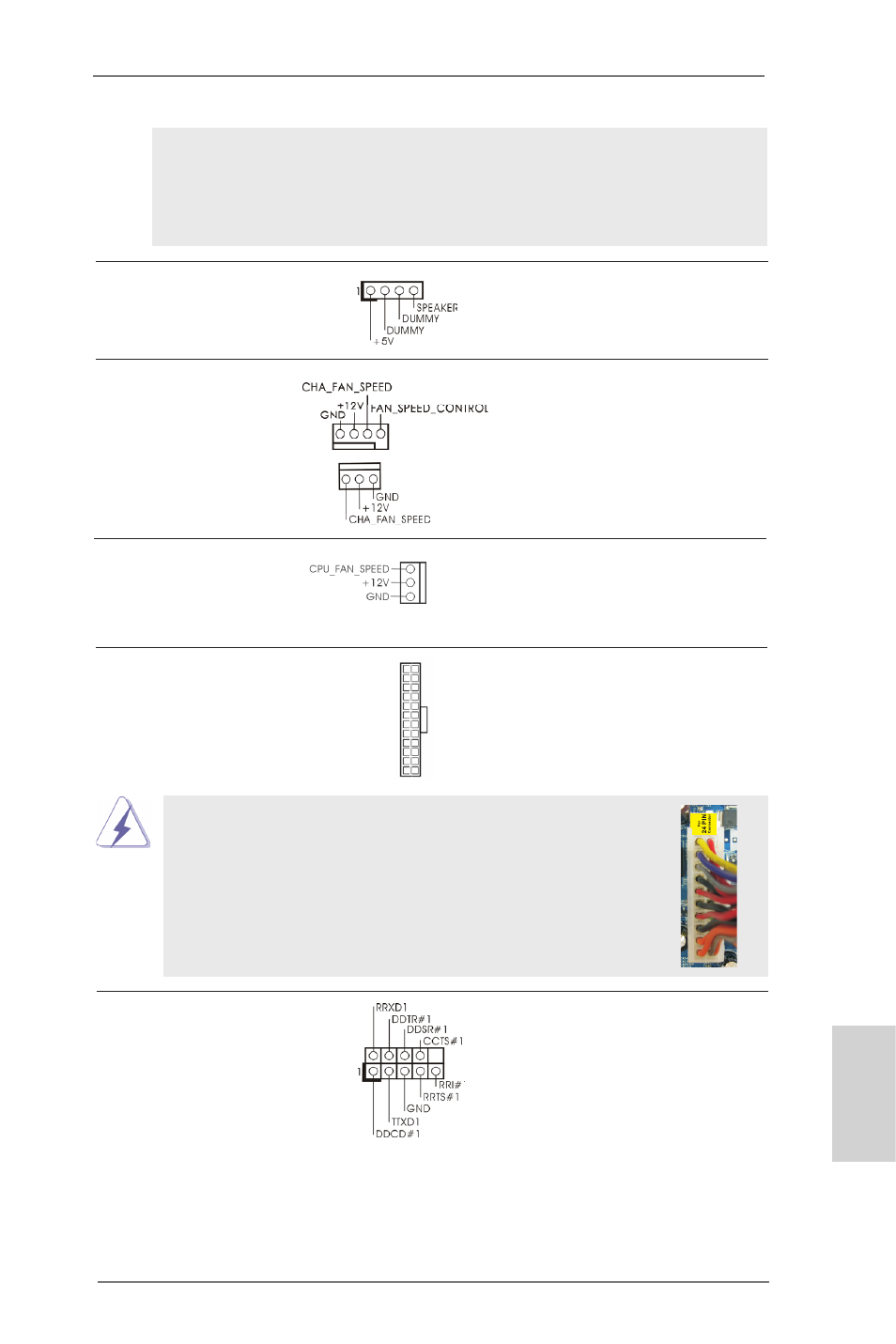

새시 스피커 헤더 새시 스피커를 이 헤더에
(4 핀 SPEAKER 1) 연결하십시오 .
(2 페이지 , 13 번 항목 참조 )
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로
전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커
등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .
섀시 팬 커넥터
(4 핀 CHA_FAN1)
(2 페이지 , 2 번 항목 참조 )
(3 핀 CHA_FAN2)
(2 페이지 , 14 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결하
고 접지 핀에는 검은색 전선을
연결하십시오 .
CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에
(3 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에
(2 페이지 , 1 번 항목 참조 ) 맞추십시오 .
20 핀 ATX 전원 공급장치 설치
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,
종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이
가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,
Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
ATX 전원 헤더 ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1) 연결하십시오 .
(2 페이지 , 7 번 항목 참조 )
12
1
24
13
12
1
24
13
시리얼포트 컨넥터 이 콘넥터는 시리얼 포트
(9 핀 COM1) 모듈을 지원합니다 .
(2 페이지 , 21 번 항목 참조 )
