ASRock E350M1 Motherboard
Türkçe

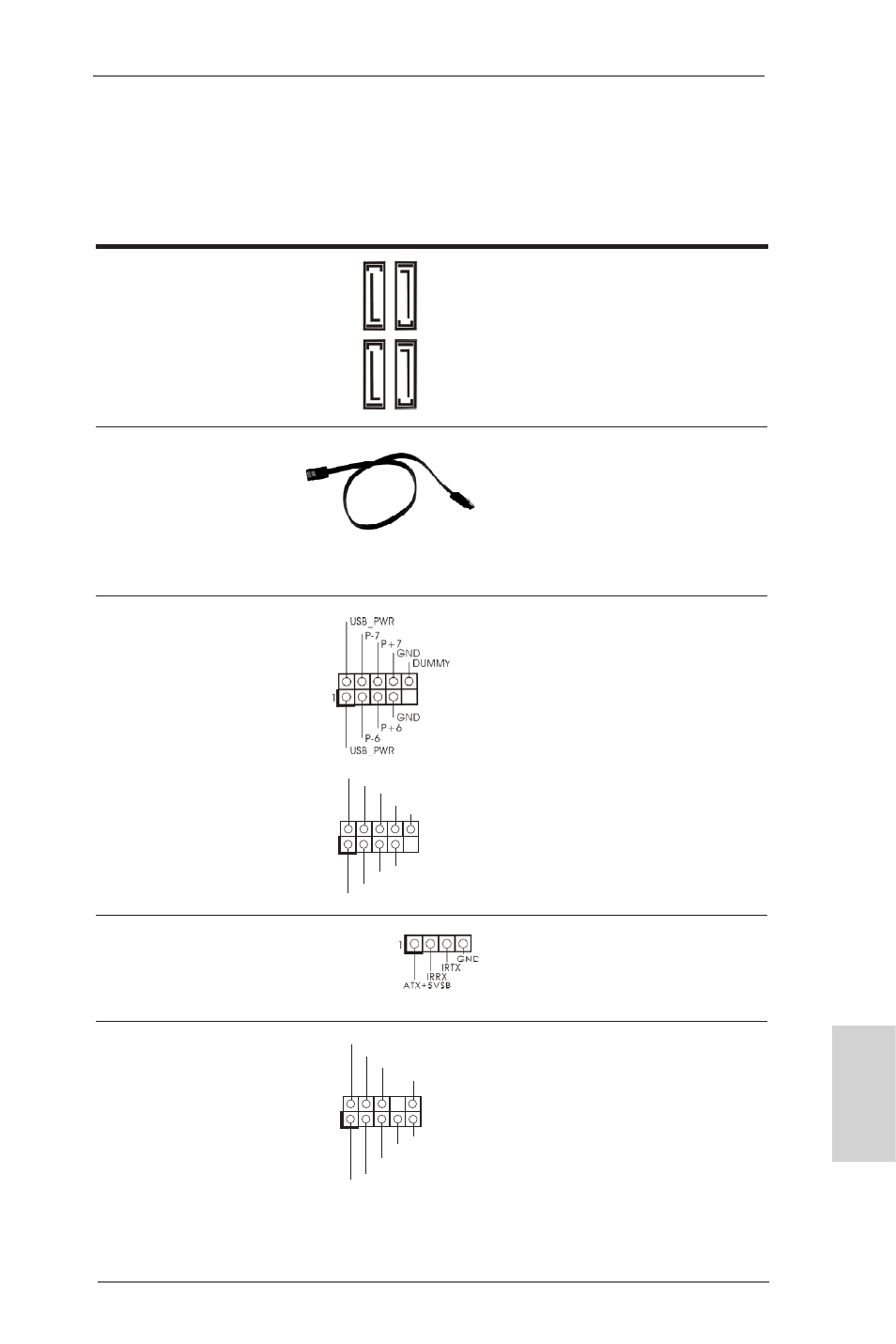

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 12)
konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 10) cihazları için SATA veri
(SATA3_3: bkz. s.2, No. 11) kablolarını destekler. Geçerli
(SATA3_4: bkz. s.2, No. 9) SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB6_7) altı USB 2.0 portundan başka,
(bkz. s.2 No. 19)
bu anakartta iki USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 18)
SA
TA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_1
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_SES1) uygun bağlantı sağlayan ve
(bkz. s.2 No. 20) ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
Kullanıcı Kızılötesi Modül Bağlantısı Bu fiş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 No. 17)
