ASRock E350M1 Motherboard

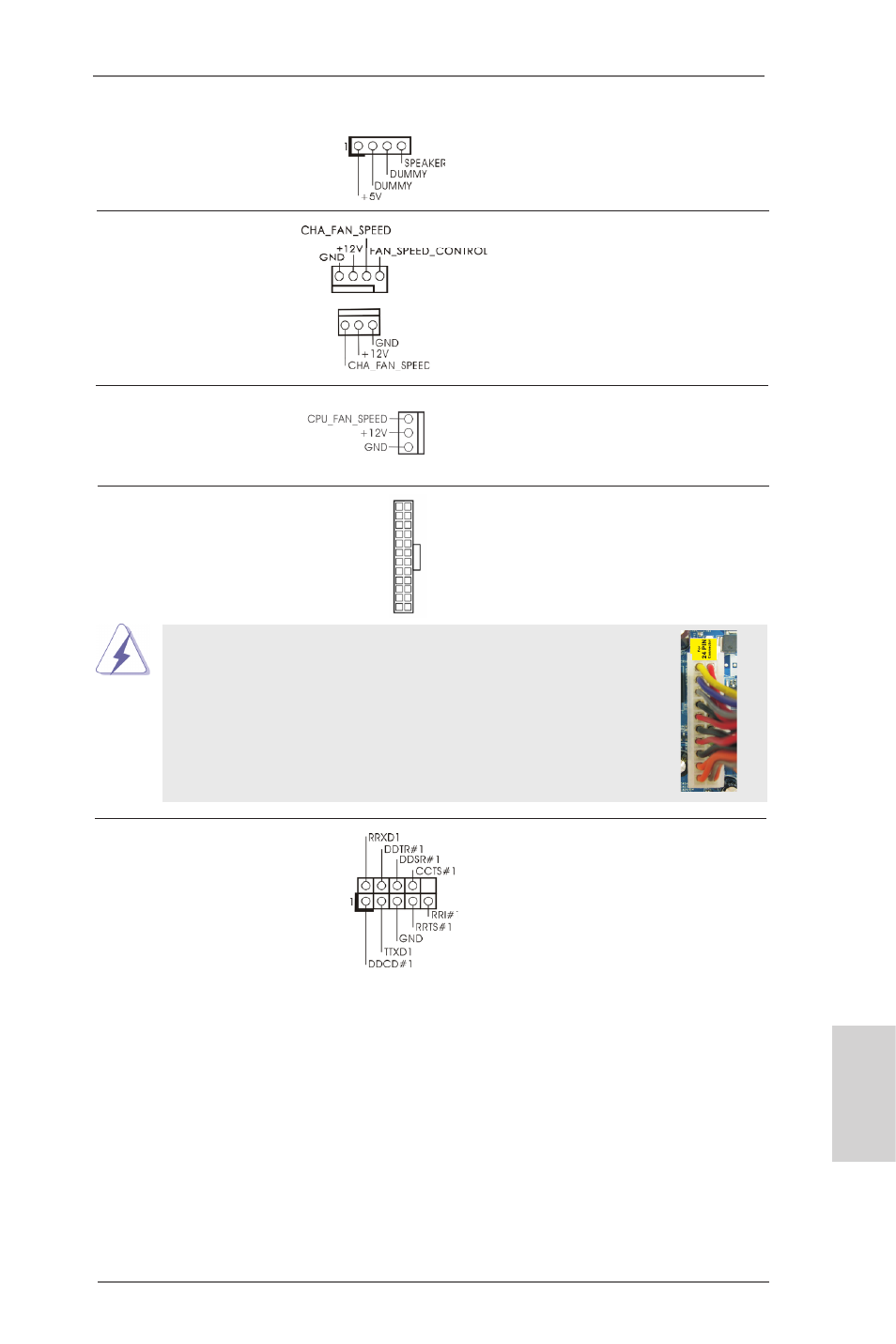

機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1) 頭。
( 見第 2 頁第 13 項 )
繁體中文
機箱風扇接頭 請將風扇連接線接到這個接
(4 針 CHA_FAN1) 頭， 並 讓 黑 線 與 接 地 的 針 腳
( 見第 2 頁第 2 項 ) 相接。
(3 針 CHA_FAN2)
( 見第 2 頁第 14 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(3 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳
( 見第 2 頁第 1 項 ) 相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1) 個接頭。
( 見第 2 頁第 7 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
12
1
24
13
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1) 列埠的裝置。
( 見第 2 頁第 21 項 )
