Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 ) 碟或者主機板上的 SATAII/
SATA3 接口。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_1: 見第 2 頁第 12 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 10 項 ) 線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 11 項 ) 目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 9 項 ) 可提供高達 6.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !

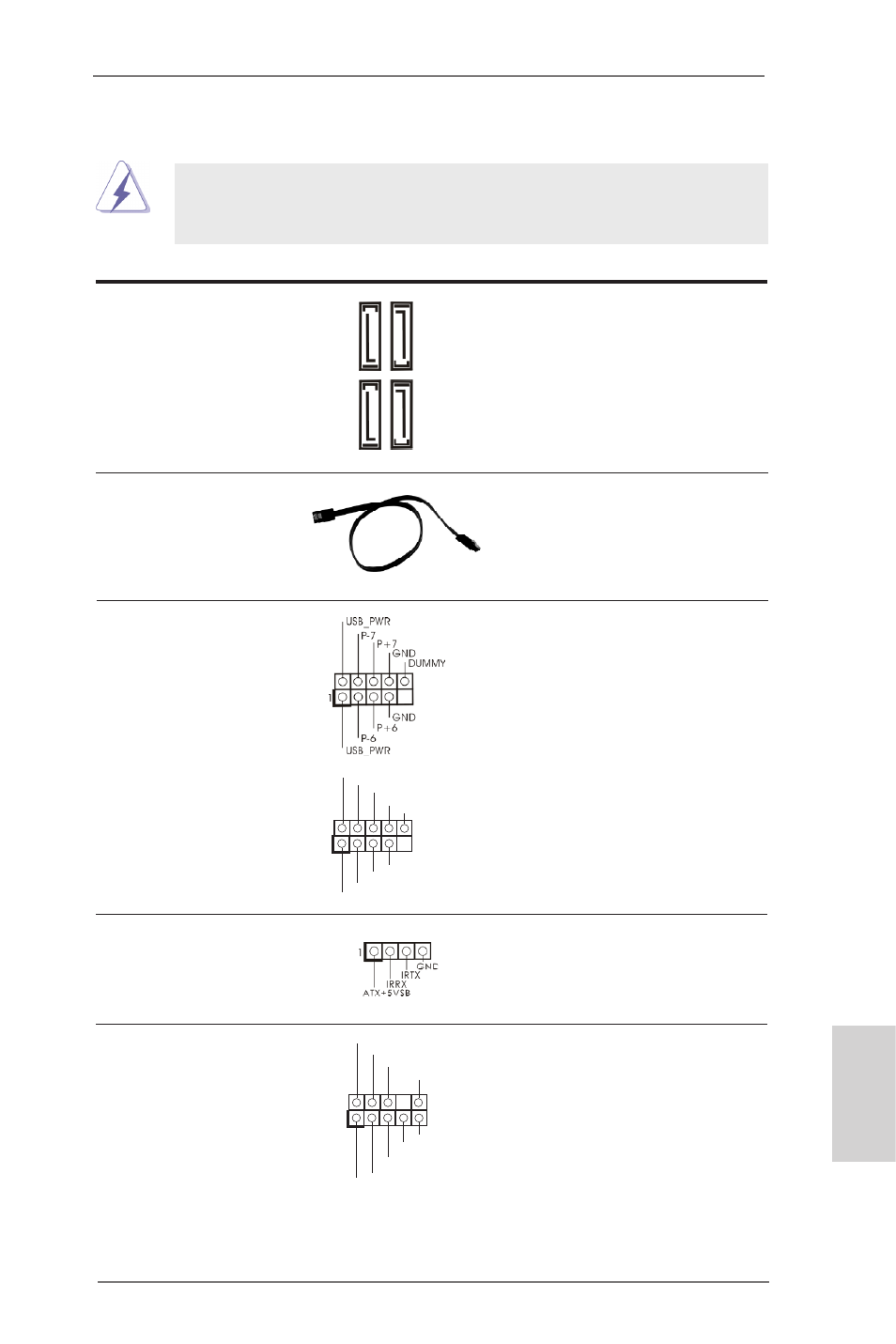

接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 19 項 ) 主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 18 項 )
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SA
TA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_1
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 20 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
消費性紅外線模組插座 此插座可用於連接遙控器接收
(4 針 CIR1) 器。
( 見第 2 頁第 17 項 )
