ASRock H67M-GE/HT Motherboard
Italiano

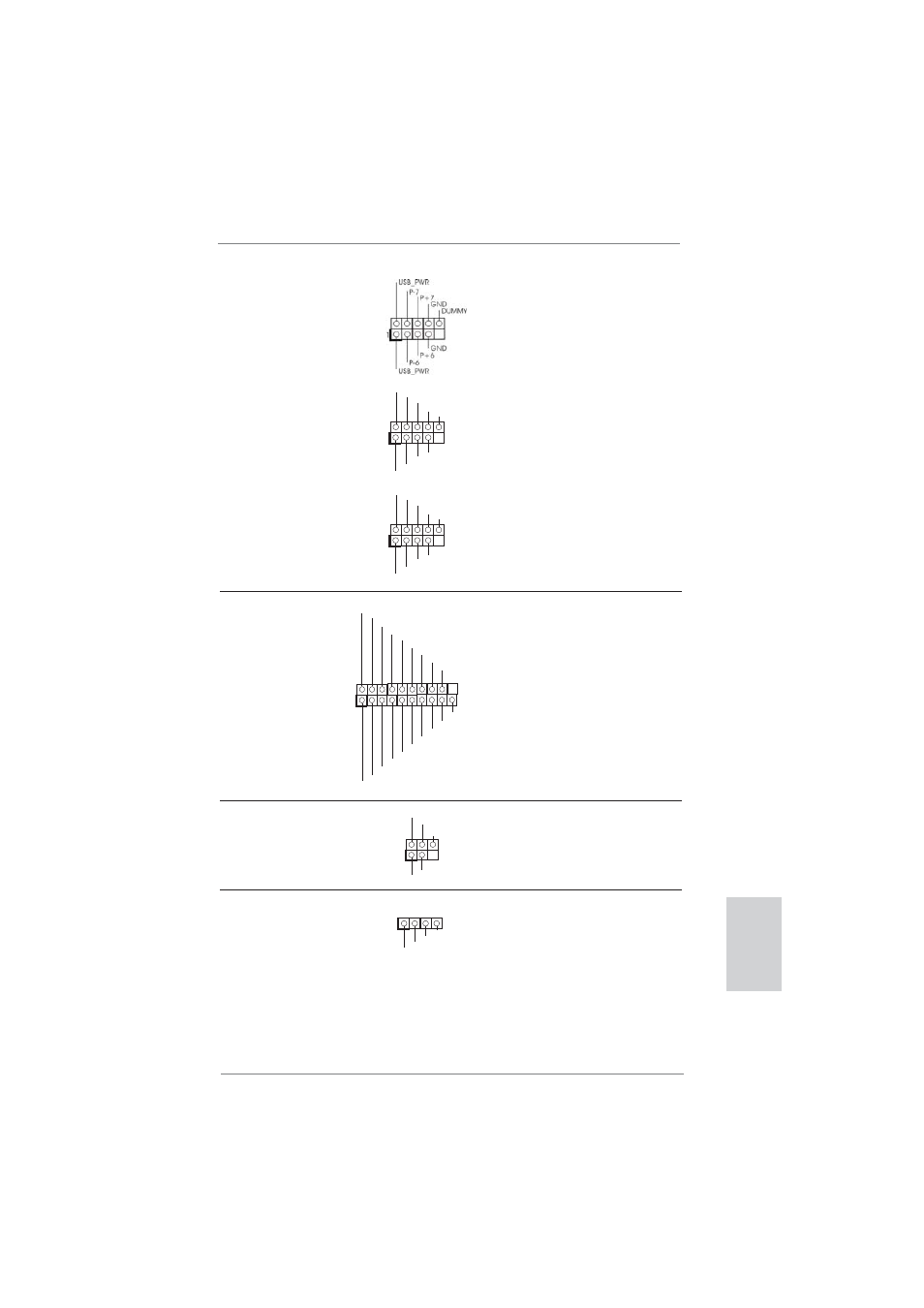

Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7) predefi nite nel pannello I/O, la
(vedi p.2 Nr. 23) scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 21)
(9-pin USB10_11)
(vedi p.2 Nr. 22)
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional
(vedi p.2 Nr. 25) per la trasmissione e la
ricezione senza fi li.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
ATX+5VSB
IRTX
GND
IRRX
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1) utilizzato per collegare
(vedi p.2 Nr. 24) dispositivi all'infrarosso
consumer, come ad esempio
apparecchiature HI-FI, TV, ecc.
Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB_12_13) standard del pannello I/O,
(vedi p.2 Nr. 19) questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
