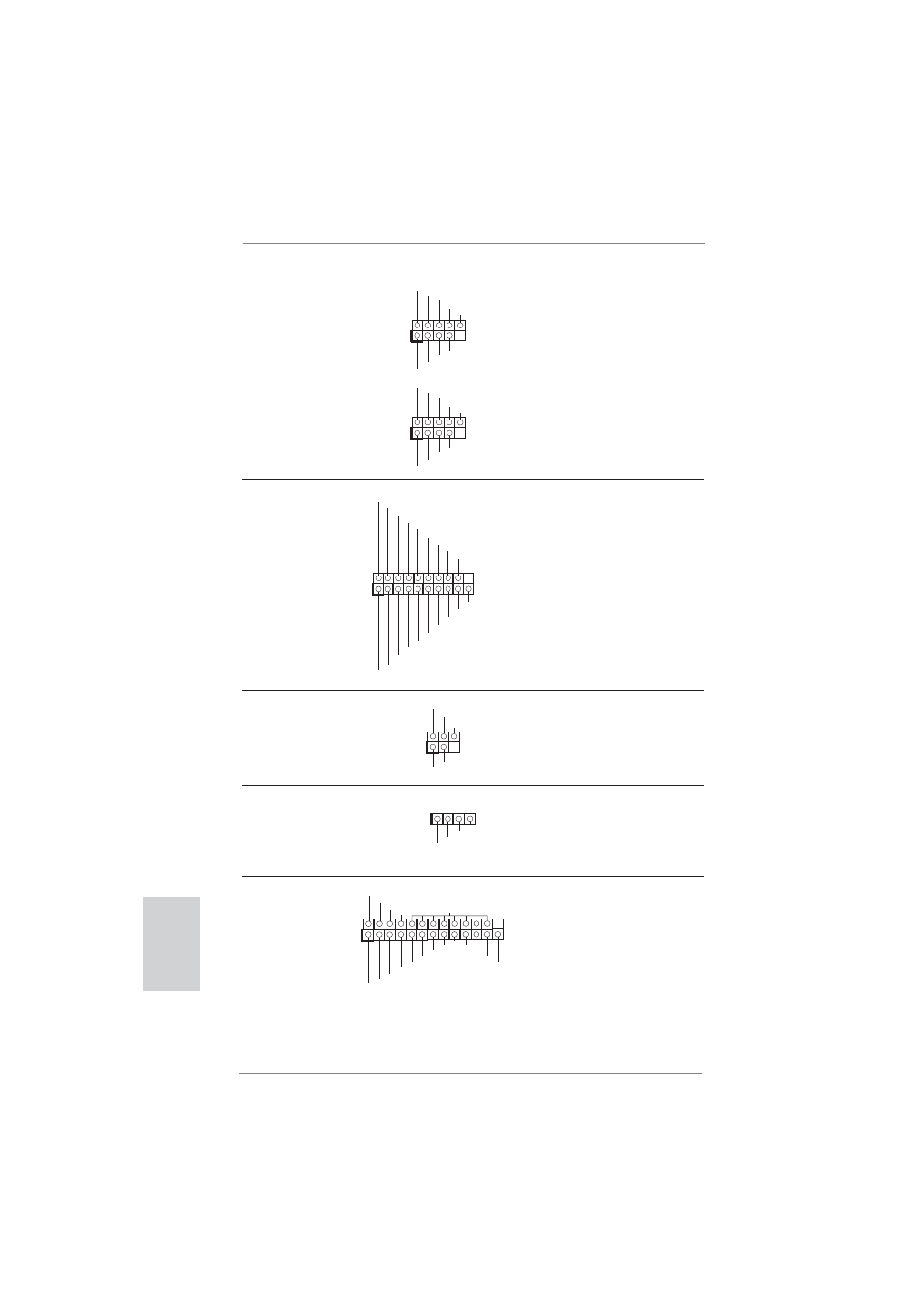

172
ASRock H67M-GE/HT Motherboard
(9-pinli USB8_9)
(bkz. s.2 No. 21)
(9-pinli USB10_11)
(bkz. s.2 No. 22)
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 25) modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
AFD#
ERROR#
PINIT# GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
1
ATX+5VSB
IRTX
GND
IRRX
Yazdırma Portu Fişi Bu, yazdırma portu kablosu için
(25-pinli LPT1) yazıcı cihazlarının uygun
(bkz. s.2 No. 26) bağlanmasını sağlayan bir
arayüzdür.
Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri
(4-pinli CIR1) gibi isteğe bağlı kullanıcı
(bkz. s.2 No. 24) kızılötesi cihazlarını bağlamak
için kullanılabilir.
USB 3.0 Fişleri I/O panelinde bulunan iki adet
(19-pinli USB_12_13) varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 19) noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
