ASRock H67M-GE__HT - Manual (Page 147)

147
ASRock H67M-GE/HT Motherboard
Ру
сский

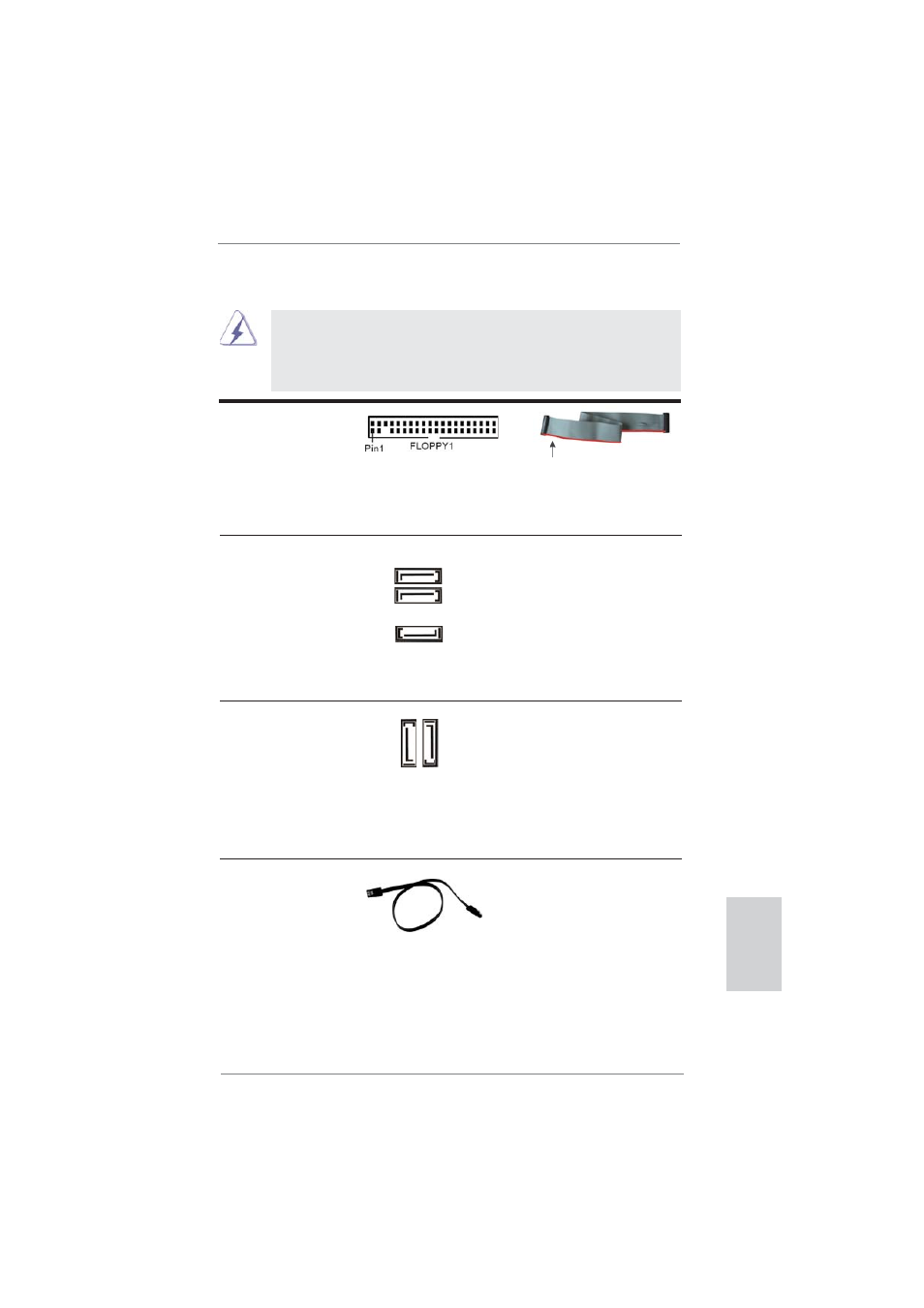

Разъемы Serial ATAII три соединителя Serial ATAII
(SATA2_2, см. стр. 2, п. 14) предназначаются для
(SATA2_3, см. стр. 2, п. 15) подключения внутренних
(SATA2_4, см. стр. 2, п. 16) устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
2.6 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъем дисковода
гибких дисков
(33-контактный FLOPPY1)
(см. стр. 2, п. 27)
Примечание. Убедитесь, что сторона кабеля с красной полосой соответствует
контакту 1 на разъеме.
la banda roja debe quedar en el
mismo lado que el contacto 1
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 10) предназначаются для
(SATA3_1, см. стр. 2, п. 9) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
SA
TA3_1
SA
TA3_0
SATA2_3
SATA2_2
SATA2_4
