218
ASRock H67M-GE/HT Motherboard

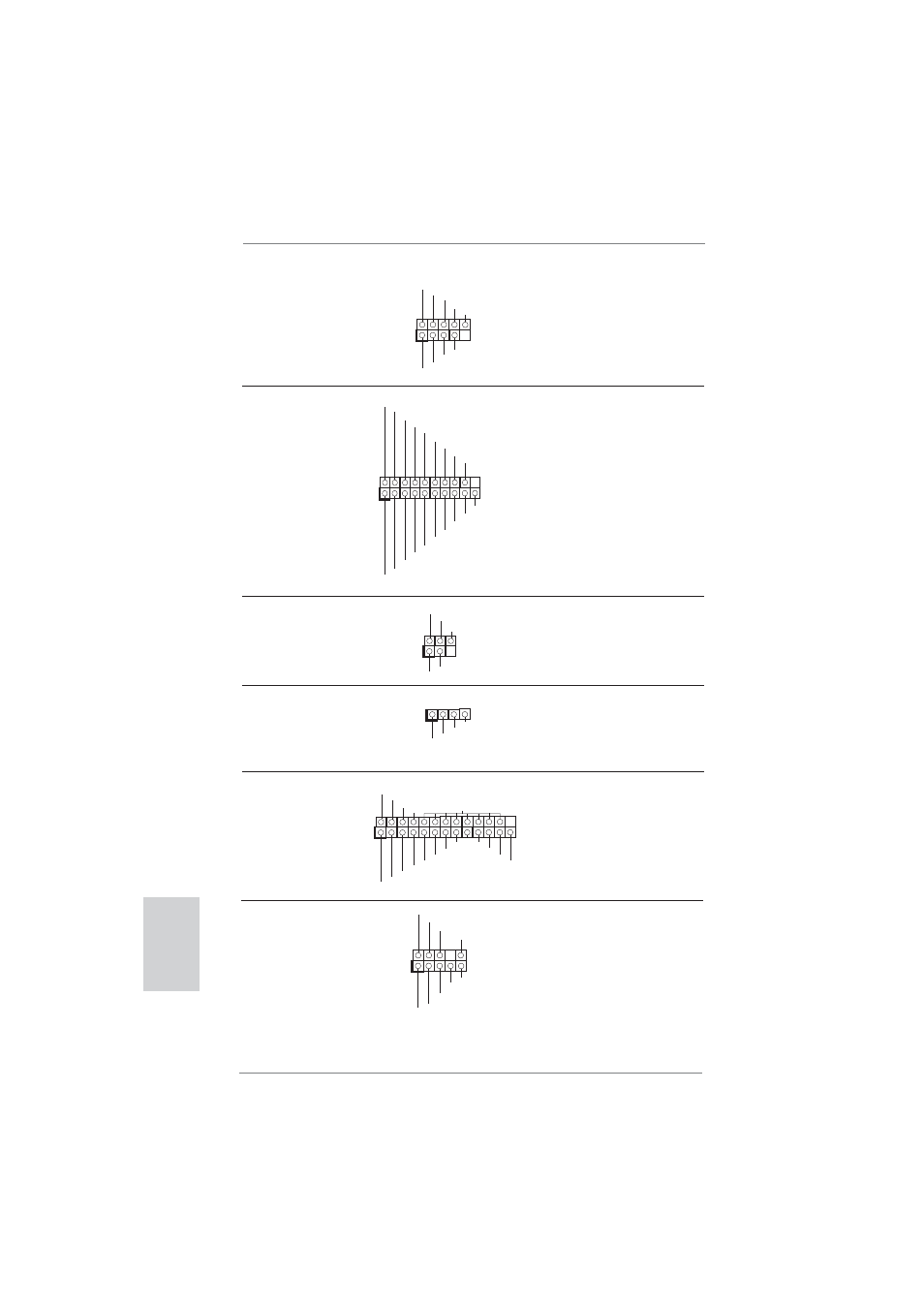

赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 25 を参照
1
IRTX
+5VSB
DUMMY
IRRX
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 29 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
1
ATX+5VSB
IRTX
GND
IRRX
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
(9 ピン USB10_11)
ページ２, アイテム 22 を参照
プリントポートヘッダ これはプリントポートケーブル用
(25 ピン LPT1) のインターフェイスで、プリンタ
ページ２, アイテム 26 を参照 デバイスの接続を可能にします。
コンシューマー赤外線モジュールヘッダー このヘッダーは、HI-FI セットや TV ボッ
(4 ピン CIR1) クスなどのオプションのコンシューマー
ページ２, アイテム 24 を参照 赤外線デバイスの接続に使用すること
ができます。
日本語
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの USB
(19 ピン USB_12_13) 3.0 ポート 2 基に加え、USB 3.0
ページ２, アイテム 19 を参照 ヘッダが本マザーボードについてい ま
す。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
