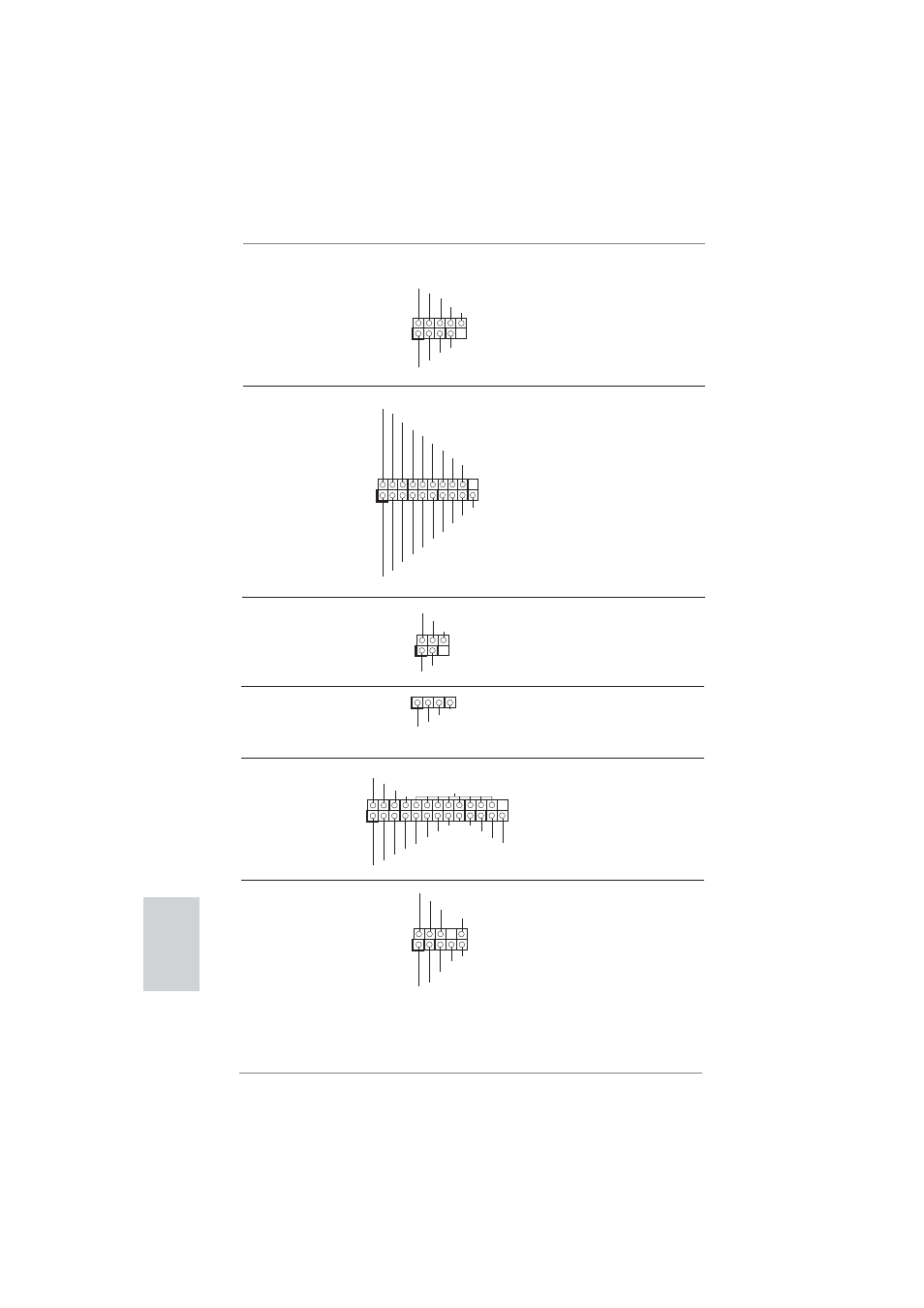

240
ASRock H67M-GE/HT Motherboard
紅外線模塊接頭
這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
( 見第 2 頁第 25 項 )
模塊。
1
IRTX
+5VSB
DUMMY
IRRX
GND
前置音頻面板接頭
可以方便連接音頻設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 29 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
1
ATX+5VSB
IRTX
GND
IRRX
(9 針 USB10_11)
( 見第 2 頁第 22 項 )
打印機端口接針
這是一個連接打印機端口的
(25 針 LPT1)
接口，方便您連接打印機設
( 見第 2 頁第 26 項 )
備。
消費類紅外線模
塊接頭
此接口可以連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 24 項 )
簡體中文
USB 3.0 擴展接頭
除了位於 I/O 面板的兩個默
(19 針 USB_12_13)
認 USB 3.0 接口之外，這款
( 見第 2 頁第 19 項 )
主板有一組 USB 3.0 接針。
這組 USB 3.0 接針可以支持
兩個 USB 3.0 接口。
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
