103
ASRock H67M-GE/HT Motherboard
Italiano

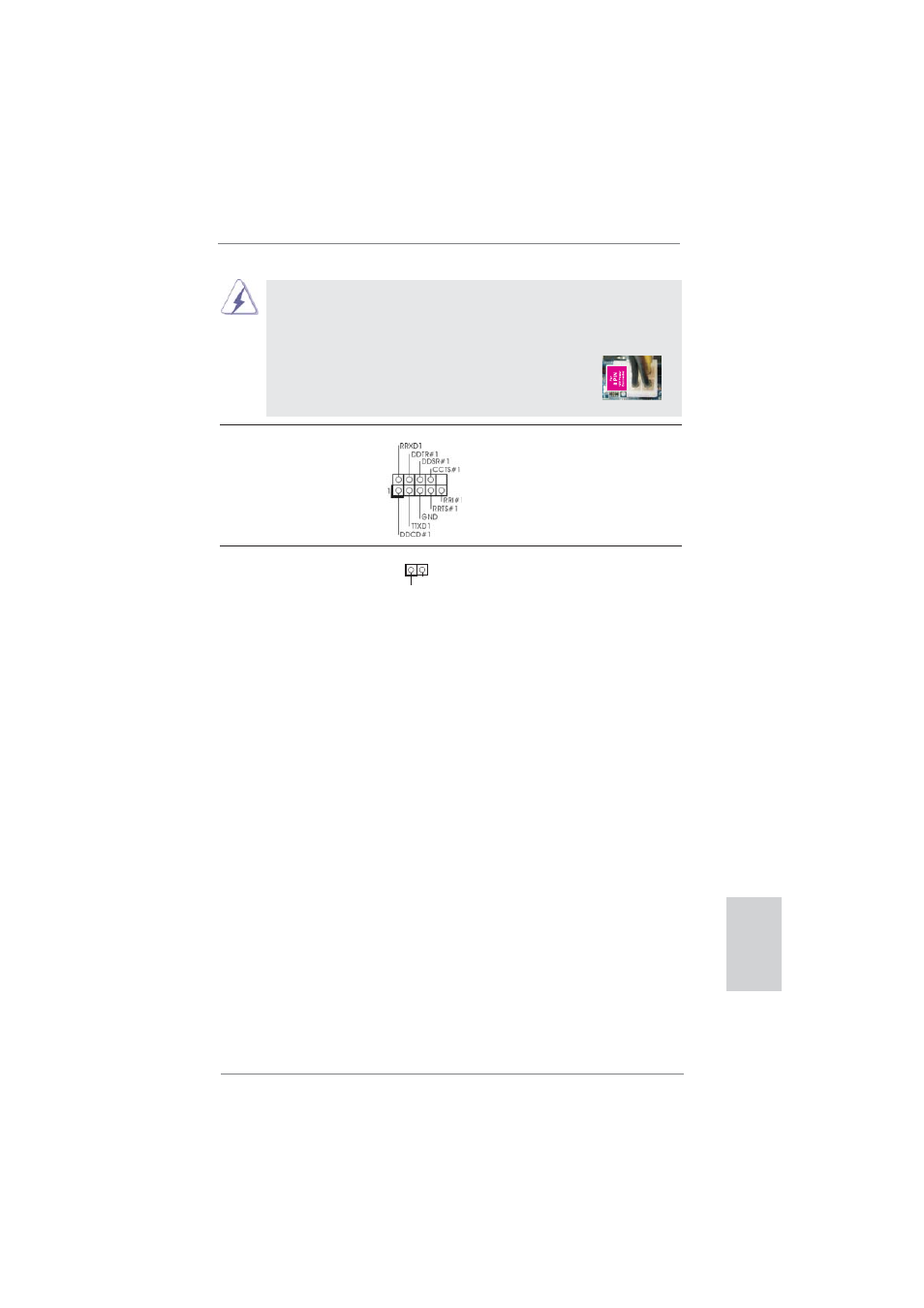

Header HDMI_SPDIF Header HDMI_SPDIF, con
(2-pin HDMI_SPDIF1) uscita audio SPDIF su scheda
(vedi p.2 Nr. 30) HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
Collettore porta COM Questo collettore porta COM è
(9-pin COM1) utilizzato per supportare il
(vedi p.2 Nr. 28) modulo porta COM.
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX
12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una
fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura
elettrica 4-pin ATX 12V, prego collegare la presa
elettrica al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
SPDIFOUT
GND
1
8 5
4 1
