28

ro |

Modulul de interfaţă convenţional FLM-420/4-CON pentru LSN cu 4 cabluri

F.01U.012.982 | 5.0 | 2008.12

Ghid de instalare

Bosch Sicherheitssysteme GmbH

Descriere funcţională

Modulul de interfaţă convenţional FLM-420/4-CON permite conectarea monitorizată a detectorilor convenţionali la
panourile anti-incendiu LSN printr-o reţea cu alimentare prin 4 cabluri (LSN cu sursă de alimentare externă).
Carcasa de montare pe suprafaţă pentru FLM-420/4-CON-S are conexiuni pre-formate şi elemente din cauciuc
pentru mufele cablurilor (Imagine 2, Pagină 7, Eliminarea: Imagine 1, Pagină 6, Instalarea: Imagine 5, Pagină 9).
FLM-420/4-CON-D este instalat pe o şină DIN, conform EN 500022, cu adaptor inclus (Instalarea: Imagine 6,
Pagină 10; Eliminarea: Imagine 7, Pagină 11).

Setarea adresei
Fixaţi un întrerupător în poziţia necesară, utilizând o şurubelniţă cu cap plat (vezi Imagine 8, Pagină 12).
X

Este interzisă utilizarea modurilor de operare diferite într-o buclă/arbore/ramură în T alăturate!

Conexiune

Specificaţii tehnice

Adresă (A)

Mod de operare

0 0 0

Buclă/arbore în modul Versiune îmbunătăţită LSN, cu adresare automată

0 0 1 ... 2 5 4 Buclă/arbore/ramuri în T în modul Versiune îmbunătăţită LSN, cu adresare manuală

CL 0 0

Buclă/arbore în modul Clasic LSN (interval de adresare: max. 127)

2 5 5 ... 2 9 9 Interval de adresare nepermis (mesaj de eroare pe panoul anti-incendiu)!

Conectarea la LSN

Vezi...

Cu alimentarea printr-o sursă de alimentare LSN suplimentară

Imagine 10, Pagină 13

Cu alimentarea printr-o unitate de alimentare externă

Imagine 11, Pagină 13

Conectarea liniilor convenţionale

Vezi...

2 arbori (Clasa B)

Imagine 12, Pagină 14, stânga

1 arbore (Clasa B)

Imagine 12, Pagină 14, dreapta

1 buclă (Clasa A)

Imagine 13, Pagină 15

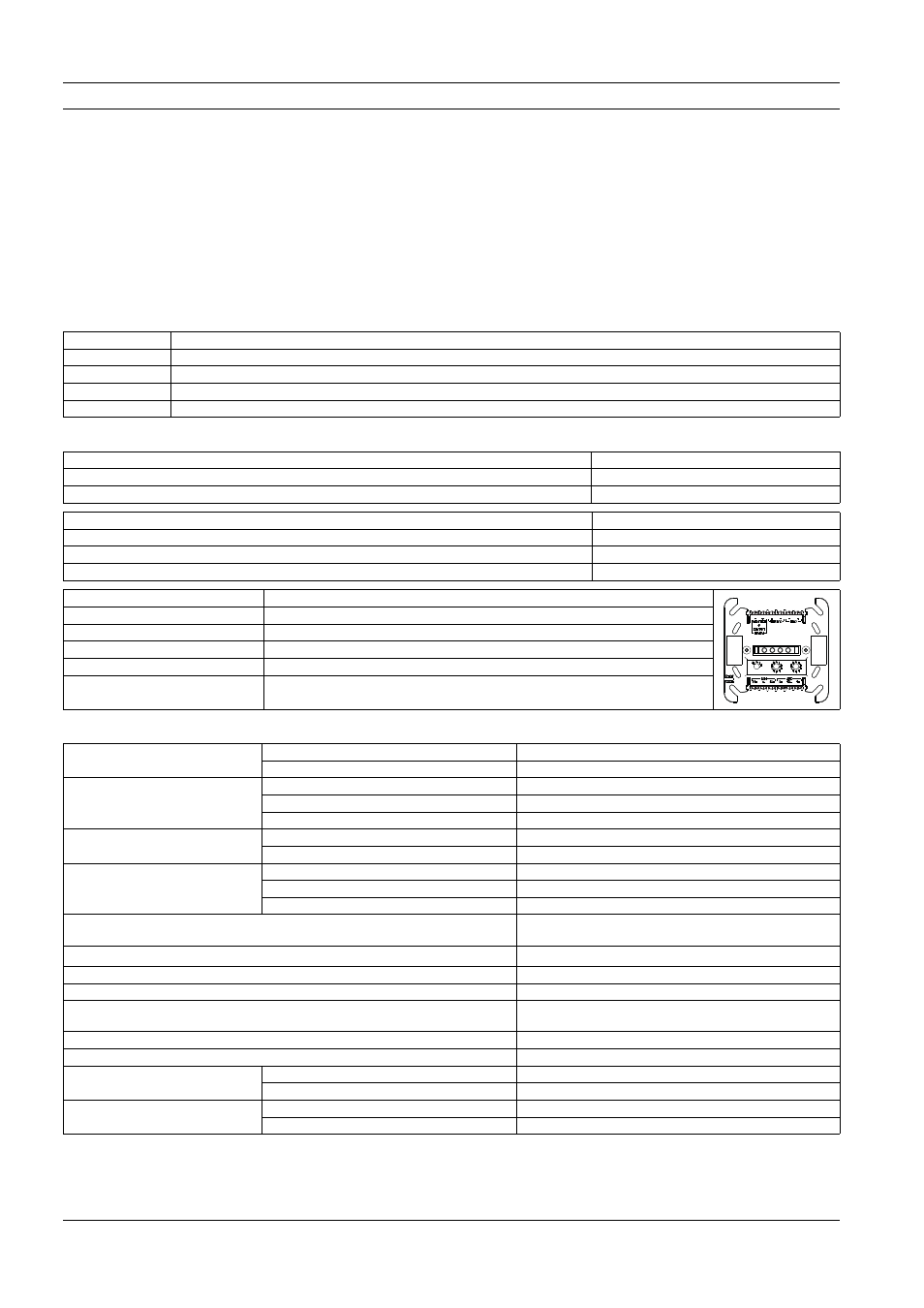

Descriere

Funcţie

LSN: b1+ | a- | b2+

LSN b de intrare/LSN a/LSN b de ieşire

AUX: 2+ | 1/2- | 1+

Ieşire sursă de alimentare, detector cu 4 cabluri

OUT1: + | -

Arbore 1 sau buclă de ieşire

OUT2/IN1: - | +

Arbore 2 sau buclă de intrare

PWR IN
LSN AUX or EXT.PWR: + | -

Intrare alimentare (de la LSN sau sursă externă)

LSN

Tensiune de intrare

15 - 33 V CC (min. - max.)

Consum max. de energie

8,5 mA

Linie principală

Tensiune linie

21 - 22 V CC (tip 21,5 V CC ±0,5 V CC)

Consum max. linie

80 mA (±10% @ 25 °C)

Rezistenţă max. linie

50

Ω per linie (2 x 25 Ω max.)

Intrare alimentare (PWR IN) Tensiune

24 - 30 V CC (min. - max.)

Pulsaţie

< 150 mV

Ieşire sursă de alimentare,
detector cu 4 cabluri

Tensiune

23,5 - 30 V CC (tensiune nominală 24 V CC)

Consum max.

200 mA per ieşire (se poate comuta în paralel)

Pulsaţie

< 300 mV

Rezistor EOL pentru zonă drept arbore (Clasa B)

fara valoare de calibrare: 2,2 k

Ω

cu valoare de calibrare: 2,2 k

Ω / 3,9 kΩ

Diametru permis cablu

0,6 - 3,3 mm

2

Temperatură de funcţionare/Temperatură de depozitare permisă

-20 °C ... +55 °C / -25 °C ... +80 °C

Umiditate relativă permisă

<96%, fără condens

Clasă de protecţie cf. IEC 60529

FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30

Clasă de siguranţă cf. IEC 60950

III

Imunitate interferenţă EMC/Interferenţă emisă EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Material şi culoare carcasă

Carcasă de montare pe suprafaţă

ABS/PC combinat, semnal alb (RAL 9003)

Carcasă şi adaptor interfaţă

PPO (Noryl), alb-gri (similar cu RAL 9002)

Dimensiuni

FLM-420/4-CON-S

aprox. 126 mm x 126 mm x 71mm (l x Î x L)

FLM-420/4-CON-D

aprox. 110 mm x 110 mm x 48 mm (l x Î x L)
