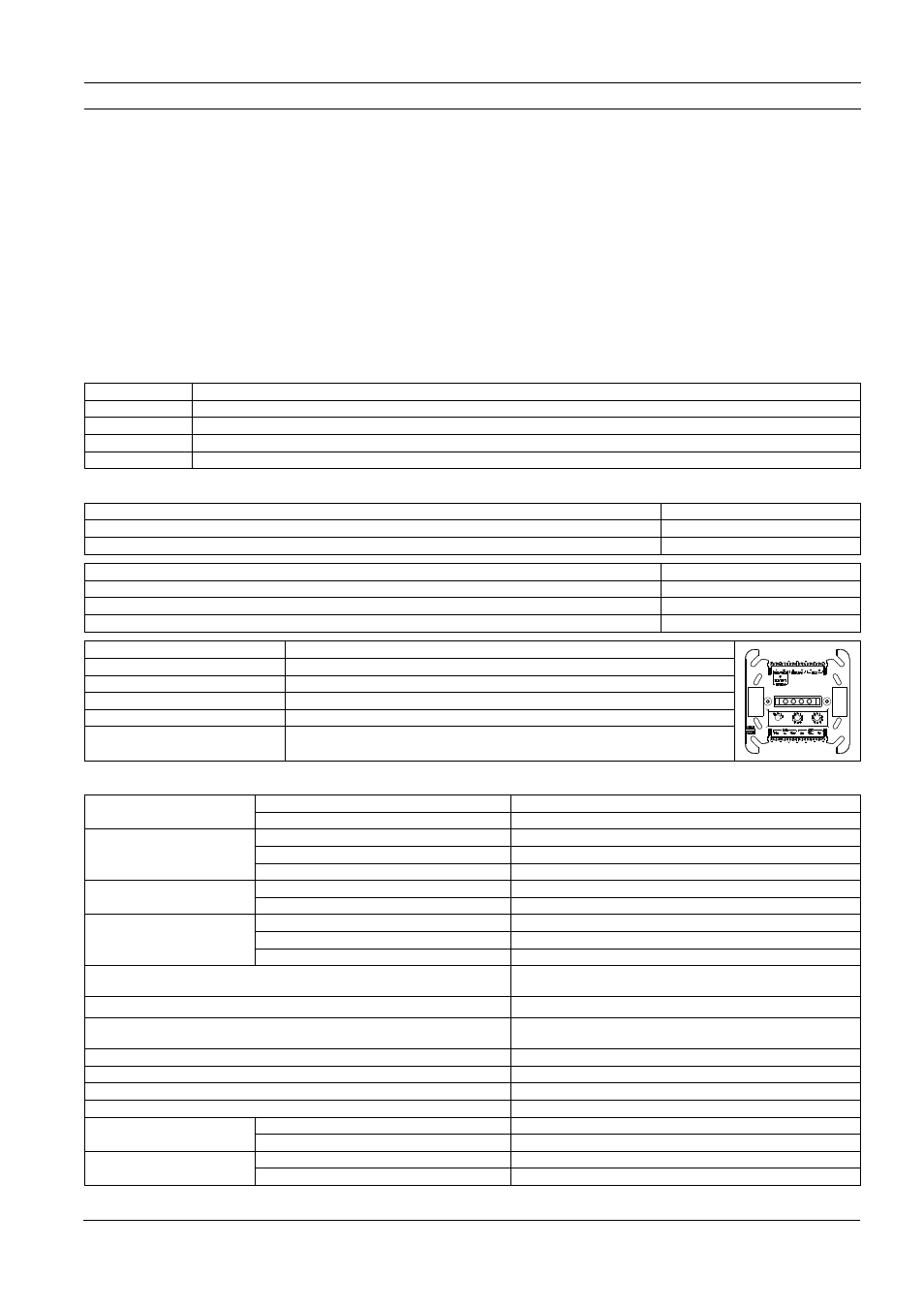

Module d’interface conventionnel FLM-420/4-CON pour LSN 4 fils
| fr
21
Bosch Sicherheitssysteme GmbH
Manuel d’installation
F.01U.012.982 | 5.0 | 2008.12
Description fonctionnelle
Le module d'interface conventionnel FLM-420/4-CON permet une connexion surveillée des détecteurs conven-
tionnels aux centrales incendie LSN via un réseau d'alimentation à 4 fils (LSN avec alimentation externe).
Le boîtier pour montage en surface du FLM-420/4-CON-S dispose de débouchures de conduit pré-formées et de
bagues en caoutchouc pour les câbles d'entrée (Figure 2, Page 7, Retrait : Figure 1, Page 6, Installation : Figure 5,
Page 9).
Le module FLM-420/4-CON-D est monté sur rail DIN, conformément à la norme EN 500022, avec l'adaptateur fourni
(Installation : Figure 6, Page 10 ; Retrait : Figure 7, Page 11).
Paramétrage de l'adressage
Fixez un commutateur rotatif dans la position requise à l'aide d'un tournevis pour vis à tête cylindrique large (voir
Figure 8, Page 12).
X
Vous ne pouvez pas utiliser des modes de fonctionnement différents pour des boucles/tronçons/dérivations
situés les uns à côté des autres.
Connexion
Caractéristiques techniques
Adresse (A)
Mode de fonctionnement
0 0 0
Boucle/tronçon en mode LSN amélioré avec adressage automatique
0 0 1 ... 2 5 4 Boucle/tronçon/dérivation en mode LSN amélioré avec adressage manuel
CL 0 0
Boucle/tronçon en mode LSN standard (portée d'adresses : 127 max.)
2 5 5 ... 2 9 9 Portée d'adresses non autorisée (message d'erreur sur la centrale incendie)
Connexion à LSN
Voir...
Avec alimentation via le réseau d'alimentation électrique supplémentaire LSN
Avec alimentation via un bloc d'alimentation externe
Connexion de lignes conventionnelles
Voir...
2 tronçons de ligne (classe B)
Figure 12, Page 14, gauche
1 tronçon de ligne (classe B)
Figure 12, Page 14, droite
1 boucle (classe A)
Description
Fonction
LSN : b1+ | a- | b2+
LSN b entrant / LSN a / LSN b sortant
AUX : 2+ | 1/2- | 1+
Sortie d'alimentation, détecteur 4 fils
OUT1 : + | -
Tronçon 1 ou boucle sortante
OUT2/IN1 : - | +
Tronçon 2 ou boucle entrante
PWR IN
LSN AUX or EXT.PWR : + | -
Entrée d'alimentation (LSN ou externe)
LSN
Tension d'entrée
15 V (min.) à 33 V (max.) c.c.
Consommation max.
8,5 mA
Ligne principale
Tension secteur
21 à 22 V c.c. (21,5 V c.c. typ. ±0,5 V c.c.)
Courant de ligne max.
80 mA (±10% @ 25 °C)
Résistance de ligne maximale
50
Ω par ligne (2 x 25 Ω max.)
Entrée d'alimentation
(PWR IN)
Tension
24 V (min.) à 30 V (min.) c.c.
Ondulation
< 150 mV
Sortie d'alimentation,
détecteur 4 fils
Tension
23,5 à 30 V c.c. (tension nominale : 24 V c.c.)
Courant max.
200 mA par sortie (peut être commuté en parallèle)
Ondulation
< 300 mV
Résistance de fin de ligne pour zone en tronçon (classe B)
Avec valeur de calibrage: 2,2 k
Ω
Sans valeur de calibrage: 2,2 k
Ω / 3,9 kΩ
Diamètre de câble admissible
0,6 à 3,3 mm
2
Température de fonctionnement admissible / température de
stockage
-20 à +55 °C / -25 à +80 °C
Taux d'humidité relative admissible
Inférieur à 96 % (sans condensation)
Catégorie de protection suivant IEC 60529
FLM-420/4-CON-S: IP 54, FLM-420/4-CON-D: IP 30
Catégorie de sécurité suivant IEC 60950
III
Immunité aux interférences CEM/émission d'interférences CEM EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Matière et couleur du
boîtier
Boîtier pour montage en surface
Mélange ABS/PC, blanc signal (RAL 9003)
Boîtier et adaptateur d'interface
PPO (Noryl), blanc gris (similaire à RAL 9002)
Dimensions
FLM-420/4-CON-S
Environ 126 mm x 126 mm x 71 mm (l x H x P)
FLM-420/4-CON-D
Environ 110 mm x 110 mm x 48 mm (l x H x P)
