22 hr | FLM-420/4-CON Konvencionalni moduli sučelja za 4-žilni LSN
F.01U.012.982 | 5.0 | 2008.12 Upute za instalaciju Bosch Sicherheitssysteme GmbH
Opis funkcija
Konvencionalni modul sučelja FLM-420/4-CON omogućuje nadgledanje veze standardnih detektora s upravljačkom
pločom sustava LSN za dojavu požara pomoću 4-žilne mreže za napajanje (LSN s vanjskim izvorom napajanja).
Kućište za FLM-420/4-CON-S koje se montira na žbuci ima prethodno oblikovane priključke vodova i gumena ležišta
za kabelske uvode (Slika 2, Stranica 7, uklanjanje: Slika 1, Stranica 6, postavljanje: Slika 5, Stranica 9).
FLM-420/4-CON-D se montira na DIN šinu u skladu sa EN 500022 pomoću priloženog adaptera (Instaliranje: Slika 6,
Stranica 10; uklanjanje: Slika 7, Stranica 11).
Podešavanje adrese
Postavite zakretnu sklopku na odgovarajući položaj pomoću odvijača s ravnim vrhom (pogledajte Slika 8,
Stranica 12).
X
Nije dopušteno koristiti skupa različite režime rada u jednom strujnom krugu / mreži s jednim izlazom ka
vanjskim mrežama / T-grani!
Spajanje
Tehničke specifikacije
Adresa (A) Režim rada
0 0 0 Strujni krug/mreža u režimu poboljšane verzije LSN-a s automatskim adresiranjem
0 0 1 ... 2 5 4 Strujni krug/mreža u režimu poboljšane verzije LSN-a s ručnim adresiranjem
CL 0 0 Strujni krug/mreža u klasičnom režimu LSN-a (raspon adrese: maks. 127)
2 5 5 ... 2 9 9 Nedopušteni raspon adrese (poruka o pogrešci na upravljačkoj ploči za dojavu požaru)!
Spajanje na LSN Pogledajte ...
S napajanjem pomoću dodatnog izvora napajanja LSN-a. Slika 10, Stranica 13
S napajanjem pomoću vanjske jedinice napajanja Slika 11, Stranica 13
Spajanje standardnih vodova Pogledajte ...
2 mreže (klasa B) Slika 12, Stranica 14, na lijevoj strani
1 mreža (klasa B) Slika 12, Stranica 14, na desnoj strani
1 strujni krug (klasa A) Slika 13, Stranica 15

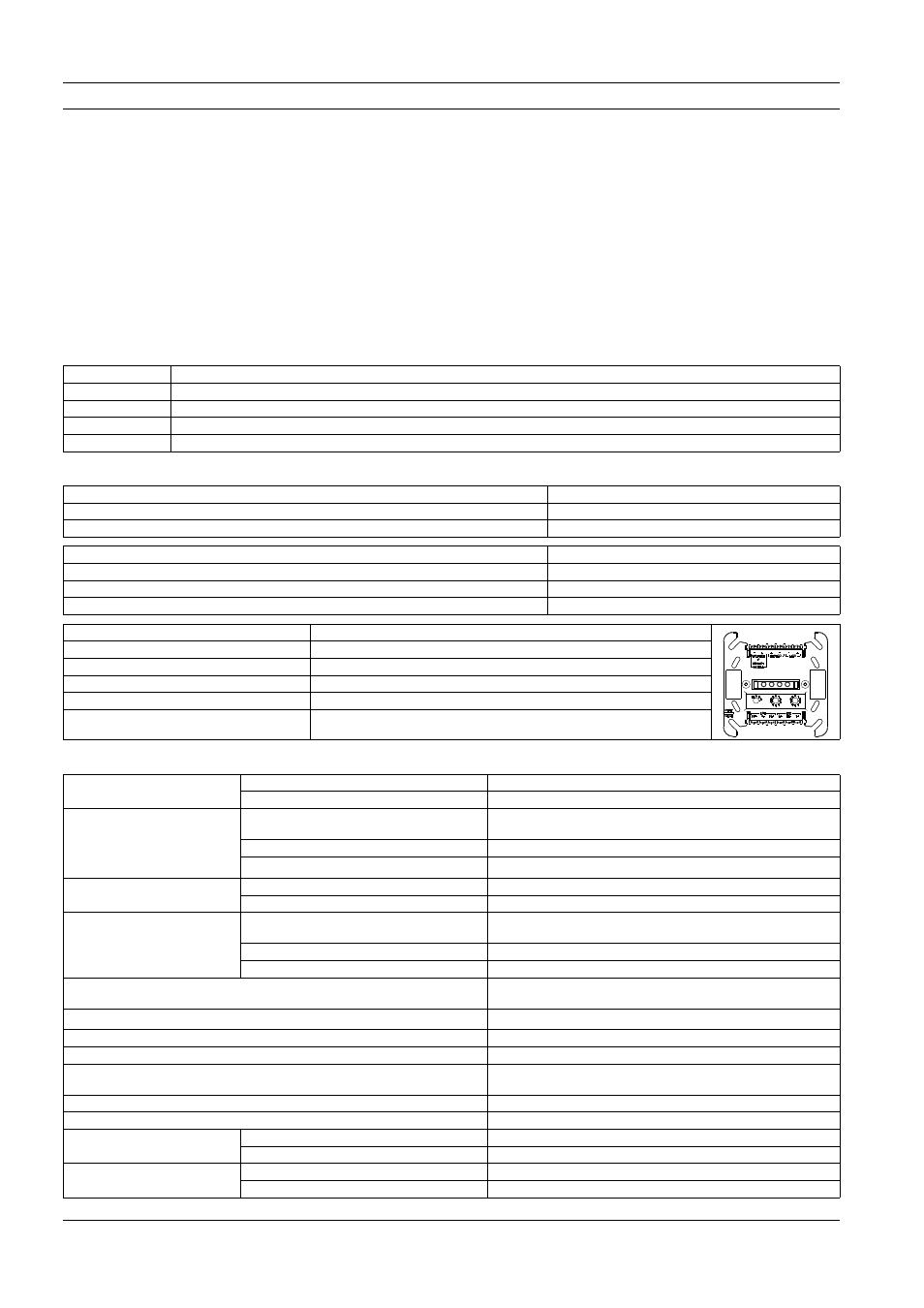

Opis Funkcija
LSN: b1+ | a- | b2+ LSN b ulazni / LSN a / LSN b izlazni
AUX: 2+ | 1/2- | 1+ Izlazno napajanje, 4-žičani detektor
OUT1: + | - Mreža 1 ili izlazni strujni krug
OUT2/IN1: - | + Mreža 2 ili ulazni strujni krug
PWR IN LSN AUX or EXT.PWR: + | - Ulazno napajanje (sa sustava LSN ili vanjsko)
LSN Ulazni napon 15 do 33 V DC (min. do maks.)
Maks. potrošnja struje 8,5 mA
Primarni vod Napon voda 21 do 22 V DC (tip 21,5 V istosmjerne struje (DC)
±0,5 V DC)
Maks. napon voda 80 mA (±10% @ 25 °C)
Maks. otpor voda 50 Ω po vodu (maks. 2 x 25 Ω)
Ulazno napajanje
(PWR IN) Napon 24 do 30 V DC (min. do maks.)
Valovitost < 150 mV
Izlazno napajanje, 4-žilni
detektor Napon 23,5 do 30 V DC (nominalni napon 24 V istosmjerne
struje (DC))
Maks.struja 200 mA po izlazu (može se paralelno uključiti)
Valovitost < 300 mV
EOL otpornik za zone kao mreža (klase B) s kalibriranom vrijednosti: 2,2 k Ω
bez kalibrirane vrijednosti: 2,2 k
Ω / 3,9 kΩ
Dopušteni presjek kabela
0,6 do 3,3 mm 2
Dopuštena radna temperatura / temperatura skladištenja -20 °C ... +55 °C / -25 °C ... +80 °C
Dopuštena relativna vlažnost < 96%, bez kondenzacije
Zaštitna klasa prema IEC 60529 FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
Sigurnosna klasa prema IEC 60950 III
EMC otpornost na smetnje / EMC emitiranje smetnji EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Materijal i boja kućišta Kućište za montažu na žbuci Smjesa ABS + PC, signalno bijela (RAL9003)
Kućište sučelja i adapter PPO (Noryl), sivo bijela (slična s RAL 9002)
Dimenzije FLM-420/4-CON-S približno 126 mm x 126 mm x 71mm (Š x V x D)
FLM-420/4-CON-D približno 110 mm x 110 mm x 48 mm (Š x V x D)
