FLM-420/4-CON Konvenční modul rozhraní pro čtyř vodičovou sít’ LSN
F.01U.012.982 | 5.0 | 2008.12
Instalacní prírucka
Bosch Sicherheitssysteme GmbH
Popis funkcí
Konvenční modul rozhraní FLM-420/4-CON umožňuje sledované připojení konvenčních hlásičů k požárním
ústřednám LSN přes čtyř vodičovou napájecí sít’ (sít’ LSN s externím napájecím zdrojem).
Kryt pro povrchovou montáž modulu FLM-420/4-CON-S je opatřen předtvarovanými průchodkami a pryžovými
vložkami pro připojení vodičů (Obrázek 2, Strana 7, Vyjmutí: Obrázek 1, Strana 6, Instalace: Obrázek 5, Strana 9).
Modul FLM-420/4-CON-D se instaluje na sběrnici DIN v souladu s normou EN 500022 pomocí přiloženého adaptéru
(Instalace: Obrázek 6, Strana 10; Vyjmutí: Obrázek 7, Strana 11).
Nastavení adresy
Nastavte otočný přepínač do požadované polohy pomocí plochého šroubováku (viz Obrázek 8, Strana 12).
X
Není povoleno používat současně různé provozní režimy v jednom kruhovém nebo rozvětveném vedení nebo
vedení s odbočkou T!
Připojení
Technické údaje
Adresa (A)
Provozní režim
0 0 0
Kruhové nebo rozvětvené vedení v režimu vylepšené verze LSN s automatickým adresováním
0 0 1 ... 2 5 4 Kruhové nebo rozvětvené vedení nebo vedení s odbočkou T v režimu vylepšené verze LSN
s manuálním adresováním
CL 0 0
Kruhové nebo rozvětvené vedení v klasickém režimu LSN (rozsah adres: maximálně 127)
2 5 5 ... 2 9 9 Rozsah nepřípustných adres (chybové hlášení na požární ústředně)!
Připojení k síti LSN
Viz ...
S napájením prostřednictvím přídavného napájecího zdroje LSN
S napájením prostřednictvím externího napájecího zdroje
Připojení konvenčních linek
Viz ...
2 rozvětvená vedení (třída B)
Obrázek 12, Strana 14, vlevo
1 rozvětvené vedení (třída B)
Obrázek 12, Strana 14, vpravo
1 kruhové vedení (třída A)

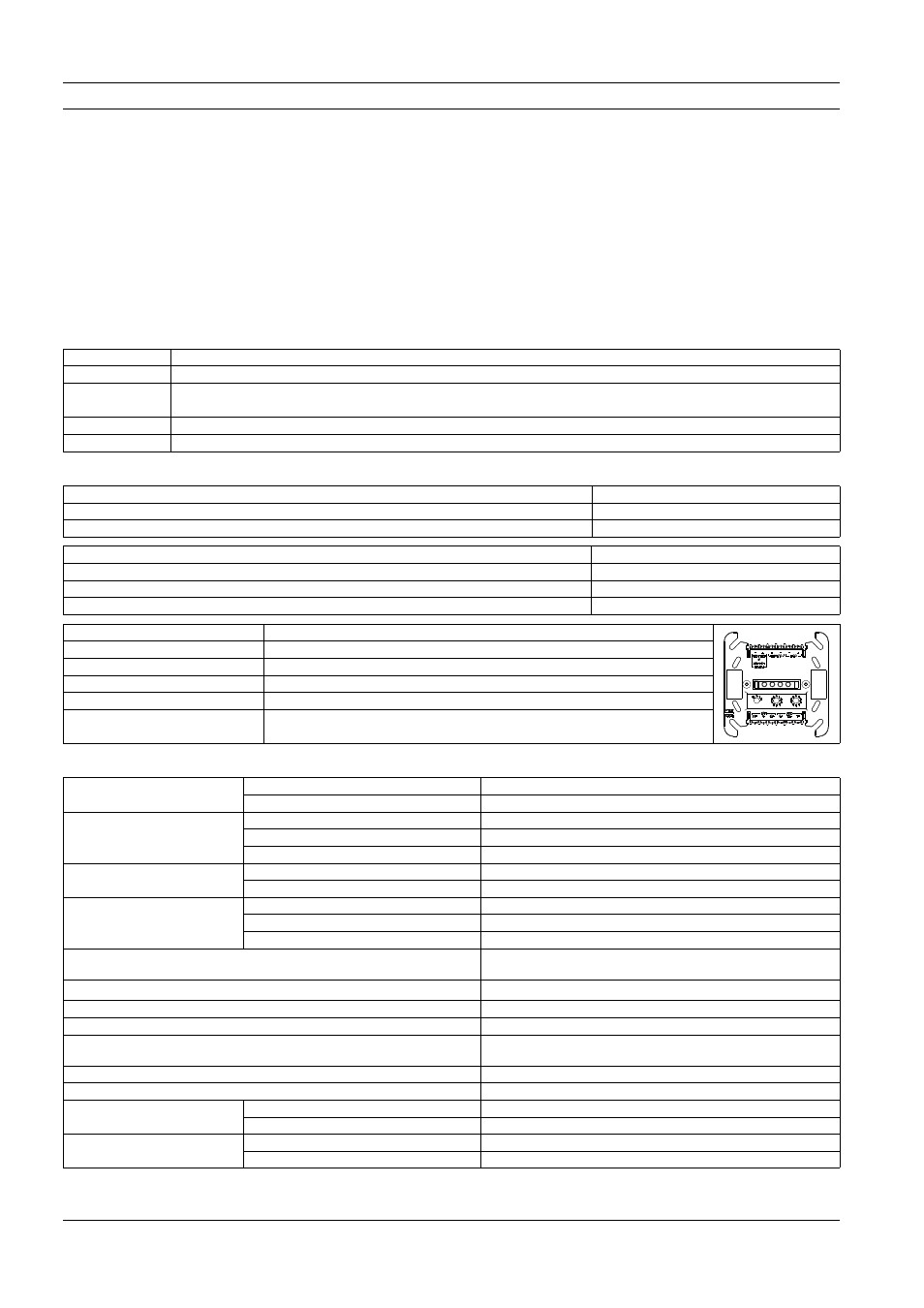

Popis
Funkce
LSN: b1+ | a- | b2+
Vstup LSN b / LSN a / výstup LSN b
AUX: 2+ | 1/2- | 1+
Napájecí výstup pro čtyř vodičový hlásič
OUT1: + | -
Výstup pro rozvětvené vedení 1 nebo kruhové vedení
OUT2/IN1: - | +
Výstup pro rozvětvené vedení 2 nebo vstup pro kruhové vedení
PWR IN
LSN AUX or EXT.PWR: + | -
Napájecí vstup (ze sítě LSN nebo externího napájecího zdroje)
LSN
Vstupní napětí
15 až 33 Vss (min. až max.)
Maximální spotřeba proudu
8,5 mA
Hlavní linka
Napětí linky
21 až 22 Vss (typicky 21,5 Vss ±0,5 Vss)
Maximální linkový proud
80 mA (±10% @ 25 °C)
Maximální odpor linky
50
Ω na jednu linku (2 x 25 Ω max.)
Napájecí vstup (PWR IN)
Napětí
24 až 30 Vss (min. až max.)
Výkyv napětí
< 150 mV
Napájecí výstup pro čtyř
vodičový hlásič
Napětí
23,5 až 30 Vss (jmenovité napětí 24 Vss)
Maximální proud
200 mA na jeden výstup (lze spojovat paralelně)
Výkyv napětí
< 300 mV
Koncový odpor pro zónu při rozvětveném vedení (třída B)
s kalibrační hodnotou: 2,2 k
Ω
bez kalibrační hodnoty: 2,2 k
Ω / 3,9 kΩ
Přípustný průřez vodiče
0,6 až 3,3 mm
2
Přípustná provozní/skladovací teplota
-20 °C až +55 °C/-25 °C až +80 °C
Přípustná relativní vlhkost
< 96 %, nekondenzující
Krytí podle IEC 60529
FLM-420/4-CON-S: IP 54
FLM-420/4-CON-D: IP 30
Třída bezpečnosti podle IEC 60950
III
Odolnost proti rušení EMC/vyzařované rušení EMC
EN 54-18, EN 50130, VDS 2540/EN 61000-6-3
Materiál a barva krytu
Kryt pro povrchovou montáž
Směs ABS a PC, signální bílá (RAL 9003)
Kryt rozhraní a adaptér
PPO (Noryl), šedobílá (podobná RAL 9002)
Rozměry
FLM-420/4-CON-S
Přibližně 126 x 126 x 71 mm (š x v x h)
FLM-420/4-CON-D
Přibližně 110 x 110 x 48 mm (š x v x h)
