46 | SHW ACE www.stiebel-eltron.com
Монтаж
технические характеристики

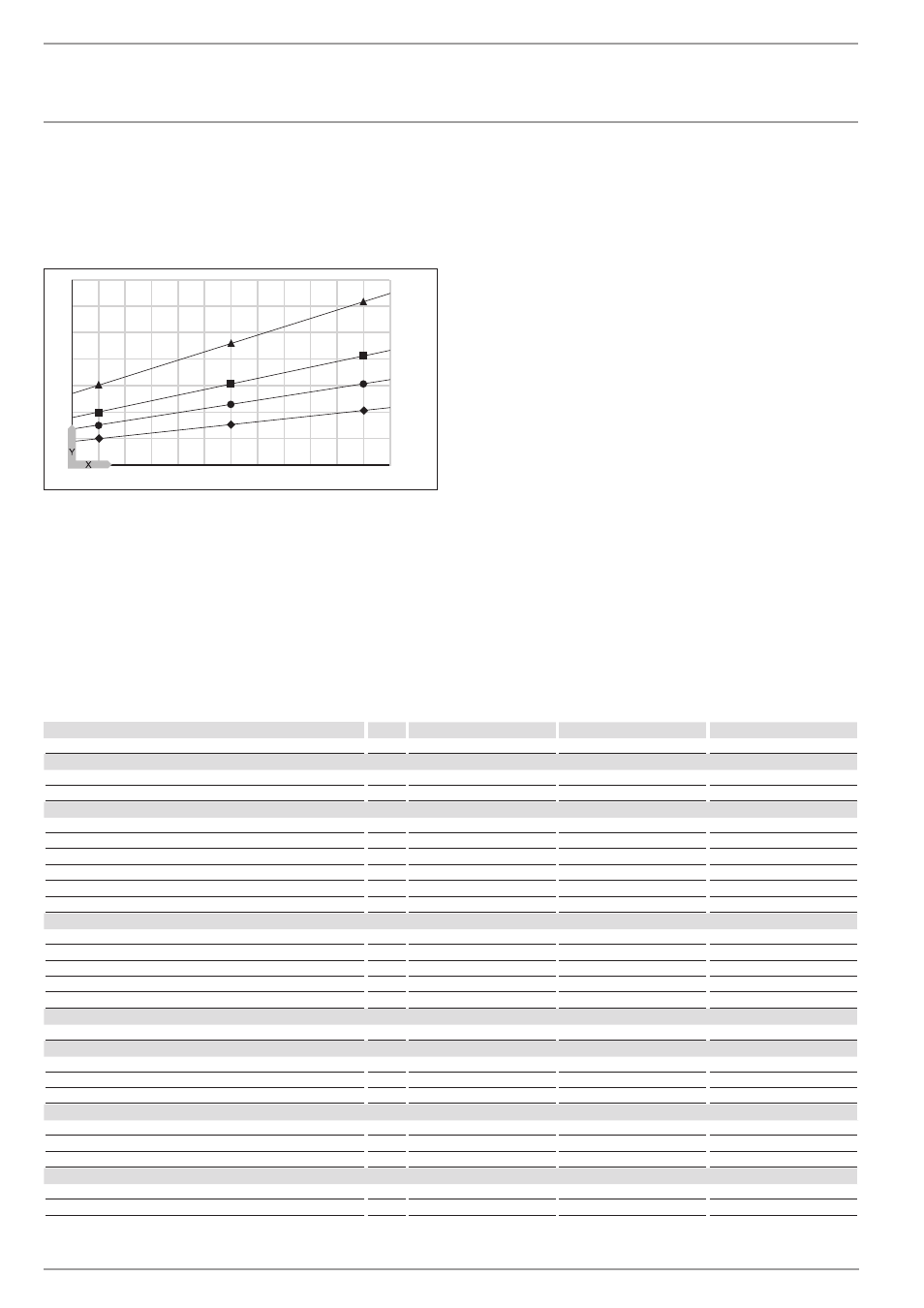

16.3 диаграмма нагрева
длительность нагрева зависит от емкости резервуара, тем-
пературы холодной воды и мощности нагрева.
при температуре холодной воды 10 °C и настройке темпе-
ратуры «е»:
400 300
2
4
6
8
10
12
2
3
4
1
200 84
�0
2�
02
�0
03
0
X номинальная вместимость [л]
Y длительность [ч]
1 2 кВт
2 3 кВт
3 4 кВт
4 6 кВт
16.4 Возможные неисправности
при неисправности температура при 0,6 Мпа может повы-
шаться до 95 °C.
16.5 таблица параметров
SHW 200 ACE SHW 300 ACE SHW 400 ACE
070074 070075 070076
Гидравлические характеристики
номинальная емкость
l 200 300 400
объем смешанной воды 40 °C (15 °C / 60 °C) l 397 590 780
Электрические характеристики
подключаемая мощность ~ 230 В
кВт 2-4 2-4 2-4
подключаемая мощность ~ 400 В кВт 2-6 2-6 2-6
номинальное напряжение V 230/400 230/400 230/400
Фазы 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE
Частота Гц 50/60 50/60 50/60
одноконтурный режим X X X
пределы рабочего диапазона
диапазон регулировки температуры
°C 35-82 35-82 35-82
Макс. допустимое давление MPa 0,6 0,6 0,6
испытательное давление MPa 0,78 0,78 0,78
Макс. допустимая температура °C 95 95 95
Макс. расход л/мин 30 38 45
Энергетические характеристики
расход энергии в режиме ожидания / 24 часа при 65 °C
кВтч 1,9 2,2 2,7
Модификации
Степень защиты (IP)
IP25 IP25 IP25
конструкция закрытого типа X X X
цвет Белый Белый Белый
размеры
Высота
ММ 1578 1593 1763
Ширина ММ 550 650 700
Глубина ММ 690 790 840
показатели веса
Вес заполненного прибора
кг 254 367 485
Вес порожнего прибора кг 54 67 85
