12 | SHW ACE www.stiebel-eltron.com
InStAllAtIOn
technische daten

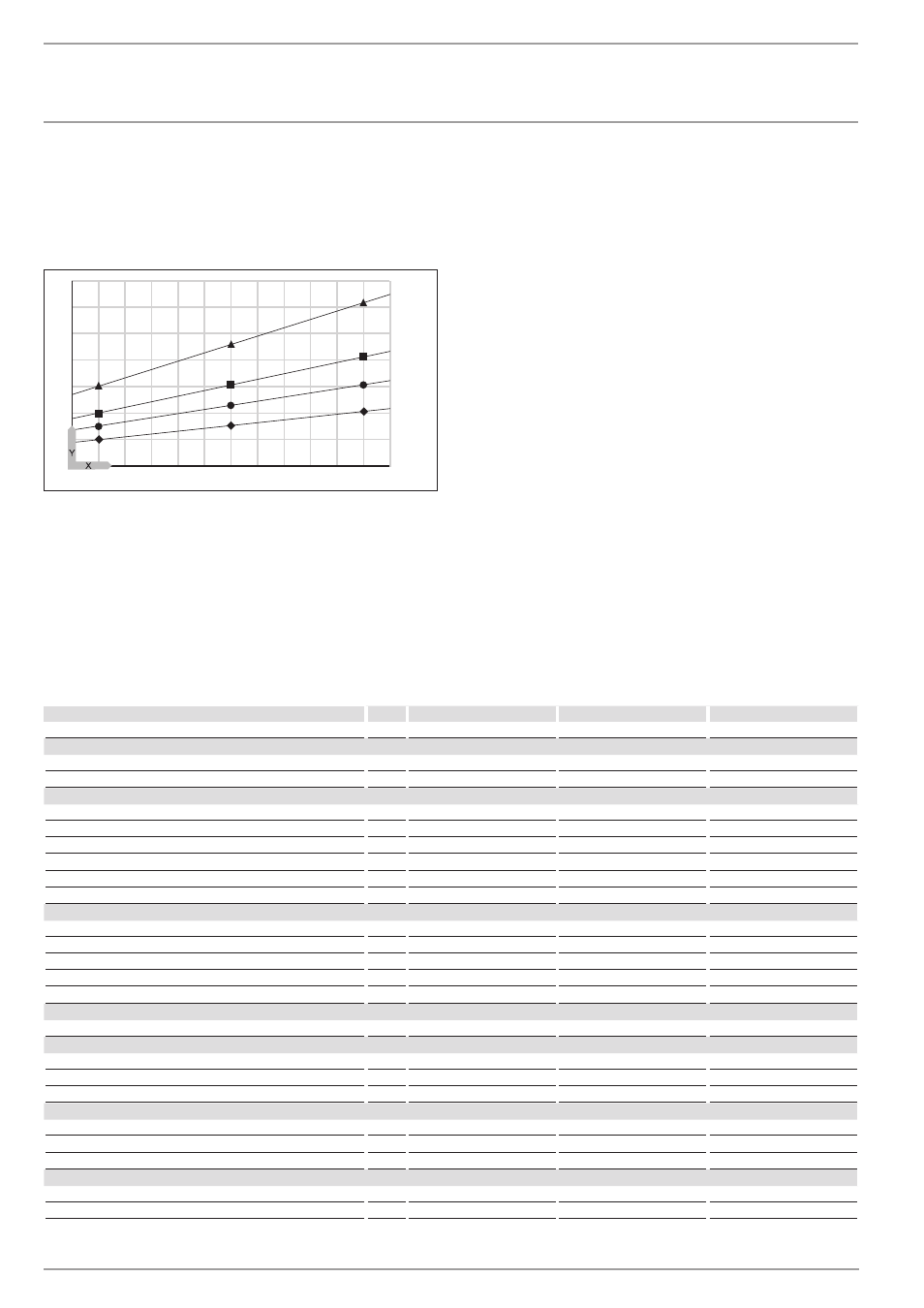

16.3 aufheizdiagramm
Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kalt-
wassertemperatur und der Heizleistung.
Diagramm mit 10 °C Kaltwassertemperatur und Temperaturein-
stellung „E“:
400 300
2
4
6
8
10
12
2
3
4
1
200 84
�0
2�
02
�0
03
0
X Nenninhalt [l]
Y Dauer [h]
1 2 kW
2 3 kW
3 4 kW
4 6 kW
16.4 störfallbedingungen
Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.
16.5 datentabelle
SHW 200 ACE SHW 300 ACE SHW 400 ACE
070074 070075 070076
Hydraulische Daten
Nenninhalt
l 200 300 400
Mischwassermenge 40 °C (15 °C/60 °C) l 397 590 780
Elektrische Daten
Anschlussleistung ~ 230 V
kW 2-6 2-6 2-6
Anschlussleistung ~ 400 V kW 4-6 4-6 4-6
Nennspannung V 230/400 230/400 230/400
Phasen 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE
Frequenz Hz 50/60 50/60 50/60
Betriebsart Einkreis X X X
Einsatzgrenzen
Temperatureinstellbereich
°C 35-82 35-82 35-82
Max. zulässiger Druck MPa 0,6 0,6 0,6
Prüfdruck MPa 0,78 0,78 0,78
Max. zulässige Temperatur °C 95 95 95
Max. Durchflussmenge l/min 30 38 45
Energetische Daten
Bereitschaftsenergieverbrauch/24 h bei 65 °C
kWh 1,9 2,2 2,7
Ausführungen
Schutzart (IP)
IP25 IP25 IP25
Bauart geschlossen X X X
Farbe weiß weiß weiß
Dimensionen
Höhe
mm 1578 1593 1763
Breite mm 550 650 700
Tiefe mm 690 790 840
Gewichte
Gewicht gefüllt
kg 254 367 485
Gewicht leer kg 54 67 85
