www.stiebel-eltron.com SHW ACE | 35

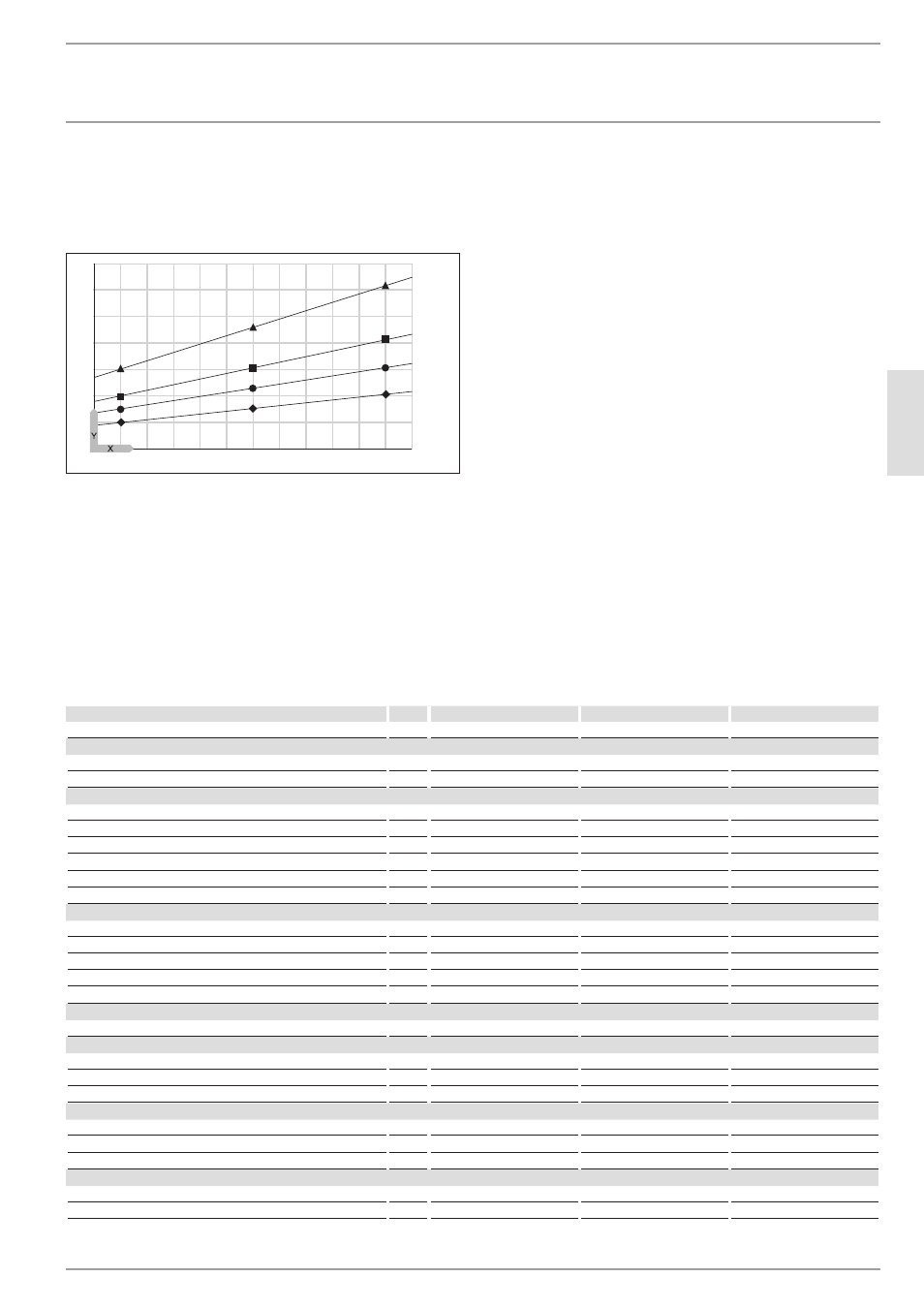

16.3 Verwarmingsgrafiek
De opwarmtijd is afhankelijk van de boilerinhoud, van de koud-
watertemperatuur en van het verwarmingsvermogen.
Bij 10 °C koudwatertemperatuur en temperatuurinstelling "E":
400 300
2
4
6
8
10
12
2
3
4
1
200 84
�0
2�
02
�0
03
0
X Nominale inhoud [I]
Y Duur [h]
1 2 kW
2 3 kW
3 4 kW
4 6 kW
16.4 storingssituaties
Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa
voorkomen.
16.5 gegevenstabel
SHW 200 ACE SHW 300 ACE SHW 400 ACE
070074 070075 070076
Hydraulische gegevens
Nominale inhoud
l 200 300 400
Mengwatervolume van 40 °C (15 °C/60 °C) l 397 590 780
Elektrische gegevens
Aansluitvermogen ~ 230 V
kW 2-4 2-4 2-4
Aansluitvermogen ~ 400 V kW 2-6 2-6 2-6
Nominale spanning V 230/400 230/400 230/400
Fasen 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/PE
Frequentie Hz 50/60 50/60 50/60
Werkwijze Eenkring X X X
Werkingsbereik
Temperatuurinstelbereik
°C 35-82 35-82 35-82
Max. toegelaten druk MPa 0,6 0,6 0,6
Testdruk MPa 0,78 0,78 0,78
Max. toegelaten temperatuur °C 95 95 95
Max. doorstroomvolume l/min 30 38 45
Energiegegevens
Energieverbruik in stand-by/24 u bij 65 °C
kWh 1,9 2,2 2,7
Uitvoeringen
Beschermingsgraad (IP)
IP25 IP25 IP25
Uitvoering gesloten X X X
Kleur wit wit wit
Afmetingen
Hoogte
mm 1578 1593 1763
Breedte mm 550 650 700
Diepte mm 690 790 840
Gewichten
Gevuld gewicht
kg 254 367 485
Leeg gewicht kg 54 67 85
Garantie
Voor toestellen die buiten Duitsland zijn gekocht, gelden de
garantievoorwaarden van onze Duitse ondernemingen niet.
Bovendien kan in landen waar één van onze dochtermaat-
schappijen verantwoordelijk is voor de verkoop van onze
producten, alleen garantie worden verleend door deze doch-
termaatschappij. Een dergelijk garantie wordt alleen verstrekt,
wanneer de dochtermaatschappij eigen garantievoorwaarden
heeft gepubliceerd. In andere situaties wordt er geen garantie
verleend.
Voor toestellen die in landen worden gekocht waar wij geen
dochtermaatschappijen hebben die onze producten verkopen,
verlenen wij geen garantie. Een eventueel door de importeur
verzekerde garantie blijft onverminderd van kracht.
Milieu en recycling
Wij verzoeken u ons te helpen ons milieu te beschermen. Doe
de materialen na het gebruik weg overeenkomstig de natio-
nale voorschriften.
