70 | HTT 4-5 WWW.STIEBEL-ELTRON.COM
TELEPÍTÉS
A KÉSZÜLÉK TADSA

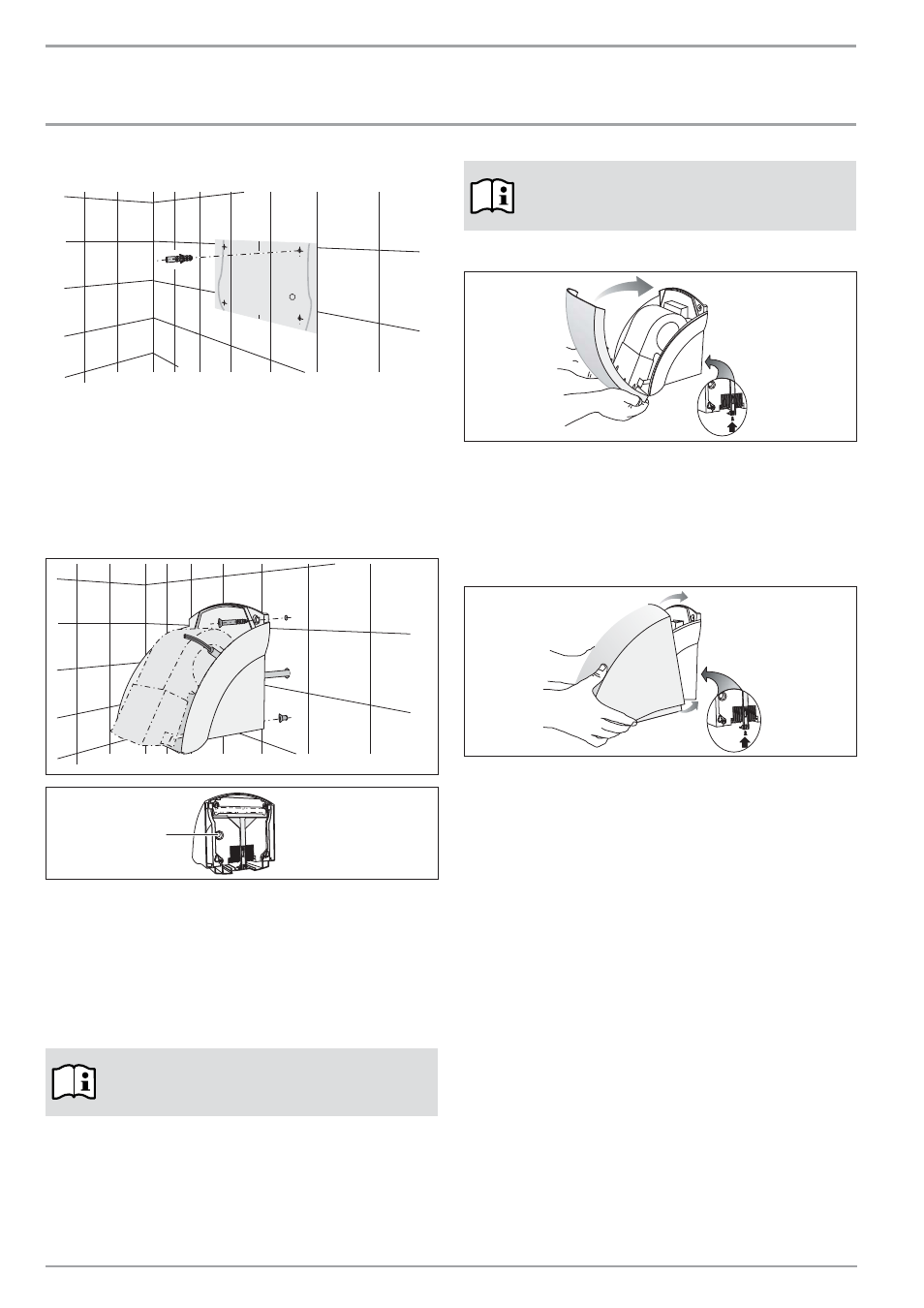

9.3 Fali rögzítés
lone für M ont a
26
_0
7
_32
_0
025
» Vágja ki a furatsablont. Ez a jelen útmutató végén található.
» A furatsablon segítségével másolja át a 4 rögzítési pontot a falra.
Ügyeljen eközben a hálózati tápvezeték hosszára és helyzetére.
Igazodjon a magasság-irányértékeinkhez (lásd a műszaki
adatokat).
» Fúrja ki a rögzítőlyukakat és tegyen beléjük tiplit.
» Csavarja be a falba az alsó rögzítőcsavarokat.
2
6
_0
7
_3
2
_0
0
2
6
26
_0
7
_32
_0
039
1
1 Kábelátvezetés
» Csatlakoztassa a hálózati tápvezetéket a kábelátvezetésen át a
készülék hátoldalába.
» Helyezze rá a készüléket a kulcslyukaknál a rögzítőcsavarokra.
» Két másik csavarral csavarozza oda a készüléket a falhoz.
» Kapcsolja rá a tápkábelt a készülékre.
Megjegyzés!
Ügyeljen arra, hogy a hálózati tápkábel erei ne
legyenek a ventilátormotor közelében.
Megjegyzés!
Ügyeljen a hálózati tápkábel maximális hosszára.
(Lásd a műszaki adatokat).
9.4 HTT 4 házfedél szerelése
2
6
_0
7
_3
2
_0
0
2
8
» Helyezze rá a házfedelet a készülékre enyhén megbillentve és
tolja a fal felé.
» Tolja be ütközésig a tolózárat fölfelé.
» Csavarozza szorosra a tolózárat és a házfedelet.
9.5 HTT 5 házfedél szerelése
2
6
_0
7
_3
2
_0
0
2
9
» Tolja rá a házfedelet a készülékre, enyhén megdöntve, falnak
ütközésig. Ügyeljen arra, hogy a házfedél alsó részén megformált
karmok beakadjanak a készülék hátoldalába.
» Rögzítéshez emelje meg egy kicsit elöl a házfedelet és tolja be
ütközésig a tolózárat fölfelé.
» Csavarozza szorosra a tolózárat.
10. A készülék átadása
Mutassa be a felhasználónak a készülék funkcióit. Külön hívja fel
a figyelmét a biztonsági szempontokra. Adja át a felhasználónak
a használati és telepítési útmutatót.
