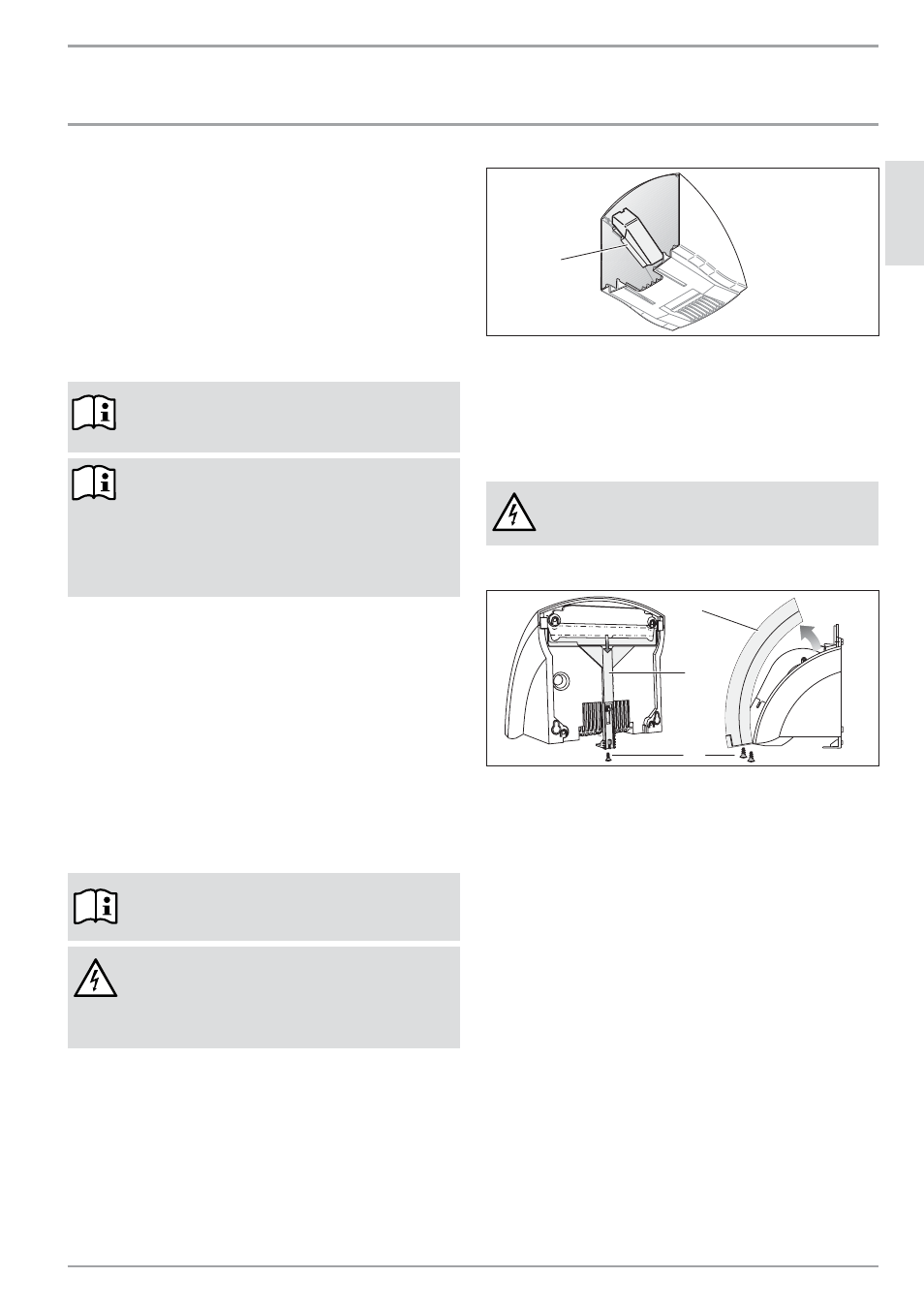

INSTALLATION
SICHERHEIT
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis!
Beachten Sie alle nationalen und regionalen Vorschrif-
ten und Bestimmungen.
Hinweis!
Berücksichtigen Sie bei der Installation des Gerätes
in Räumen mit Badewanne und/oder Dusche den ent-
sprechenden Schutzbereich. Installieren Sie das Gerät
nach den Angaben auf dem Typenschild. Die Norm für
den Schutzbereich finden Sie in Deutschland in der
VDE 0100 - 701.
8. Installation
8.1 Installationshinweise
— Montieren Sie das Gerät auf eine durchgehend geschlossene
Wand (ohne Wandrücksprung), um Beschädigungen durch
Vandalismus zu verhindern.
8.2 Einbaubedingungen und Vorbereitungen
— Montieren Sie das Gerät nur an einer senkrechten, über 90 °C
temperaturbeständigen Wand.
— Halten Sie die angegebenen Mindestabstände unbedingt ein.
8.3 Elektrischer Anschluss
Hinweis!
Beachten Sie das Typenschild. Die angegebene Span-
nung muss mit der Netzspannung übereinstimmen.
Lebensgefahr durch Stromschlag!
Der Anschluss an das Stromnetz ist nur als fester
Anschluss möglich. Das Gerät muss über eine Trenn-
strecke von mindestens 3 mm allpolig vom Netz ge-
trennt werden können.
» Wählen Sie einen ausreichenden Leitungsquerschnitt.
» Schließen Sie die elektrischen Anschlussleitungen nach dem
Schaltplan an (siehe Technische Daten).
2
6
_0
7
_3
2
_0
0
3
0
1
1 Kunstoffwinkel
Der in der Gehäusekappe des HTT 5 fixierte Kunststoffwinkel
dient der zusätzlichen Isolierung der Netzanschlussleitung und
-klemme.
9. Montage
Lebensgefahr durch Stromschlag!
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
9.1 Demontage der Gehäusekappe HTT 4
2
6
_0
7
_3
2
_0
0
2
3
3
2
1
1 Gehäusekappe
2 Verriegelungsschieber
3 Schrauben
» Lösen Sie die Schrauben an Gehäusekappe und Verriegelungs-
schieber.
» Ziehen Sie den Verriegelungsschieber nach unten.
» Nehmen Sie die Gehäusekappe ab.
9.2 Demontage der Gehäusekappe HTT 5
» Lösen Sie die Verriegelungsschraube.
» Ziehen Sie den Verriegelungsschieber nach unten.
» Nehmen Sie die Gehäusekappe ab.
