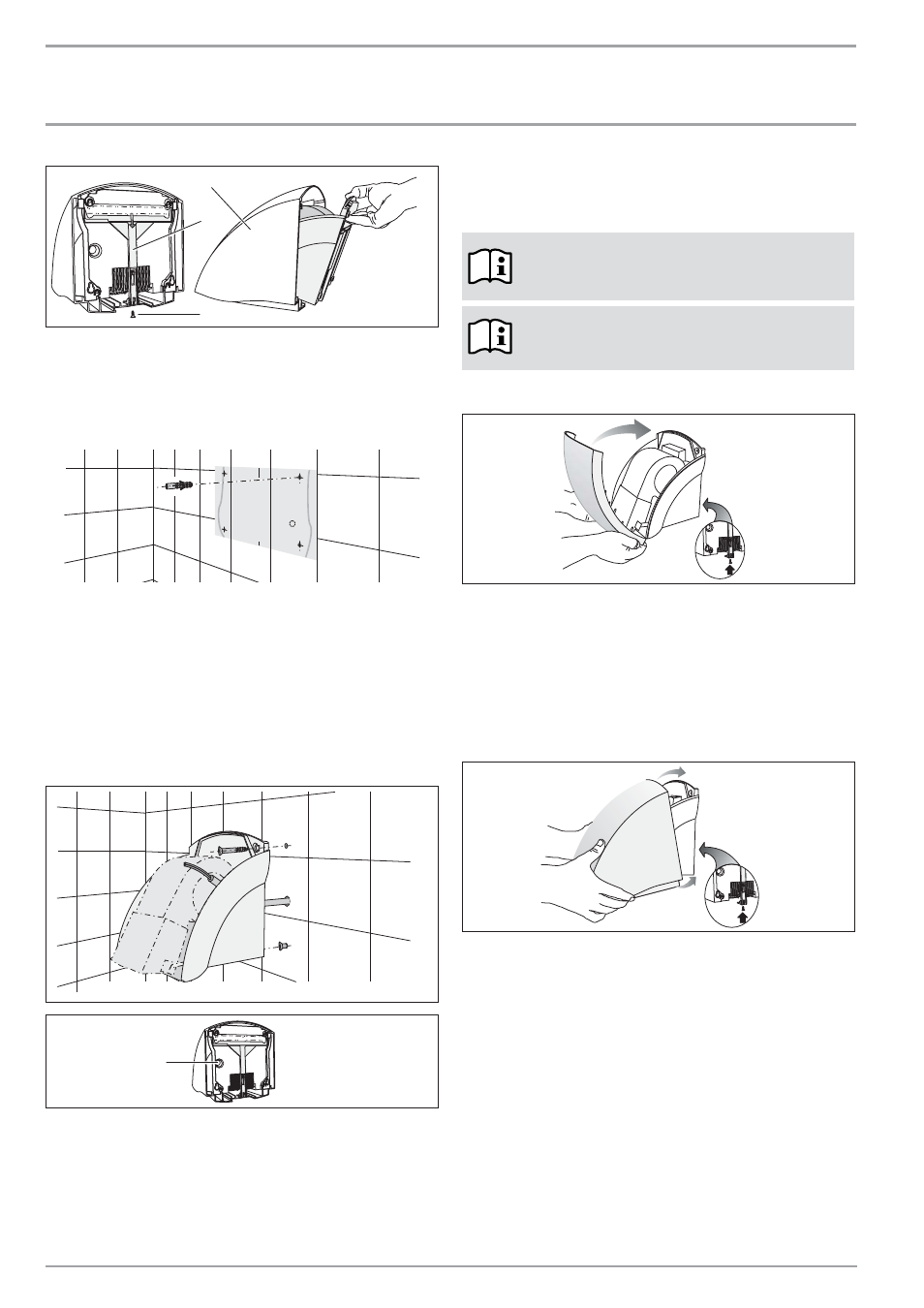

INSTALLATION
ÜBERGABE DES GERÄTES
2
6
_0
7
_3
2
_0
0
2
4
2
1
3
1 Gehäusekappe
2 Verriegelungsschieber
3 Verriegelungsschraube
9.3 Wandbefestigung
lone für M ont a
2
6
_0
7
_3
2
_0
0
2
5
» Schneiden Sie die Bohrschablone aus. Diese befindet sich am
Ende dieser Anleitung.
» Übertragen Sie die vier Befestigungspunkte mit Hilfe der Bohr-
schablone auf die Wand. Achten Sie dabei auf die Länge und
Lage der Netzanschlussleitung. Orientieren Sie sich an unseren
Höhen-Richtwerten (siehe Technische Daten).
» Bohren Sie die Befestigungslöcher und versehen Sie diese mit
Dübeln.
» Schrauben Sie die unteren Befestigungsschrauben in die Wand.
26
_0
7
_32
_0
026
2
6
_0
7
_3
2
_0
0
3
9
1
1 Kabeldurchführung
» Ziehen Sie die Netzanschlussleitung durch die Kabeldurchfüh-
rung in die Geräterückwand.
» Setzen Sie das Gerät mit den Schlüssellöchern auf die Befesti-
gungsschrauben.
» Schrauben Sie das Gerät mit zwei weiteren Schrauben an die
Wand.
» Schließen Sie die Anschlussleitung am Gerät an.
Hinweis!
Achten Sie darauf, dass die Adern der Netzanschluss-
leitung nicht im Bereich des Gebläsemotors liegen.
Hinweis!
Beachten Sie die maximale Länge der Netzanschluss-
leitung. (siehe Technische Daten)
9.4 Montage der Gehäusekappe HTT 4
2
6
_0
7
_3
2
_0
0
2
8
» Setzen Sie die Gehäusekappe leicht gekippt an das Gerät und
schwenken Sie diese Richtung Wand.
» Schieben Sie den Verriegelungsschieber bis zum Anschlag nach
oben.
» Schrauben Sie den Verriegelungsschieber und die Gehäusekappe
fest.
9.5 Montage der Gehäusekappe HTT 5
2
6
_0
7
_3
2
_0
0
2
9
» Schieben Sie die Gehäusekappe, leicht geneigt, bis zum Wand-
anschlag über das Gerät. Achten Sie darauf, dass die an der
Unterseite der Gehäusekappe angeformten Haken hinter die
Geräterückwand greifen.
» Heben Sie zum Verriegeln die Gehäusekappe vorne leicht an
und schieben Sie den Verriegelungsschieber bis zum Anschlag
nach oben.
» Schrauben Sie den Verriegelungsschieber fest.
10. Übergabe des Gerätes
Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen
Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Über-
reichen Sie dem Benutzer die Bedienungs- und Installationsan-
leitung.
