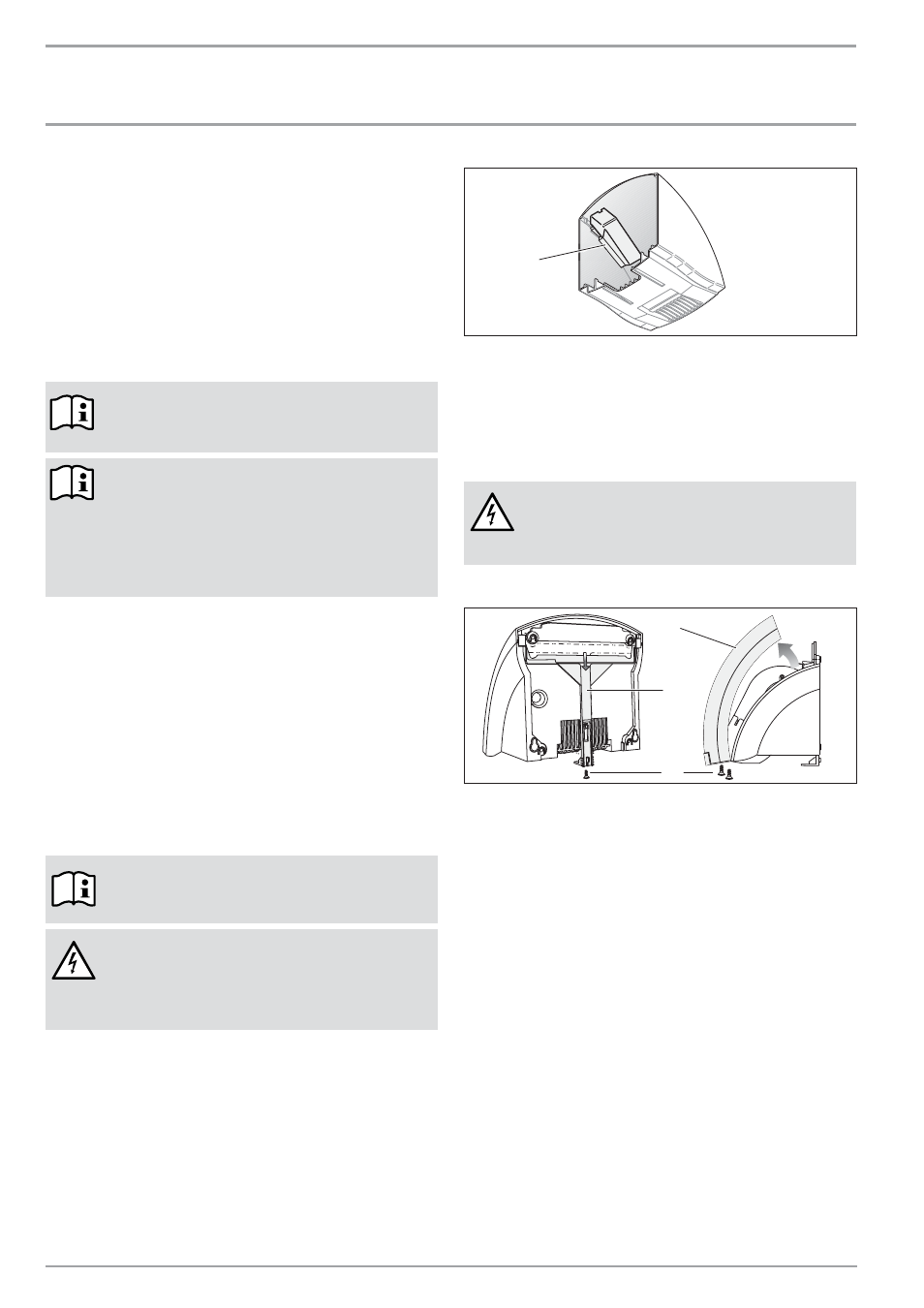

24 | HTT 4-5 WWW.STIEBEL-ELTRON.COM
INSTALLATION
SÉCURITÉ
7. Sécurité
L'installation, la mise en service, la maintenance et les réparations
de cet équipement ne doivent être effectuées que par un artisan
professionnel.
7.1 Sécurité générale
Nous garantissons un bon fonctionnement et la sécurité
d'exploitation uniquement si les accessoires d'origine destinés à
l'appareil ainsi que les pièces de rechange d'origine sont utilisés.
7.2 Prescriptions, normes et directives
Remarque !
Prenez en compte toutes les prescriptions et les
consignes nationales et régionales.
Remarque !
Tenez compte de la zone de protection respective lors
de l'installation de l'appareil dans des pièces avec
baignoire et/ou douche. Installez l'appareil selon les
indications reportées sur la plaque signalétique. Vous
trouverez la norme relative à la zone de protection
dans VDE 0100 - 701 pour l'Allemagne.
8. Installation
8.1 Informations sur l'installation
— Montez l'appareil à un mur plein sans retrait afin d'éviter les
détériorations par vandalisme.
8.2 Conditions d'installation et travaux préparatoires
— N'accrochez l'appareil qu'à une paroi verticale résistant à une
température de plus de 90 °C.
— Respectez impérativement les distances minimales.
8.3 Branchement électrique
Remarque !
Se référer à la plaque signalétique. La tension
indiquée doit concorder avec celle du secteur.
Danger d'électrocution !
Le raccordement au secteur ne peut être qu'une
connexion fixe. L'appareil doit pouvoir être déconnecté
du secteur par un dispositif de coupure omnipolaire
ayant une ouverture minimale des contacts de 3 mm.
» Choisissez une section de conducteur suffisante.
» Raccordez les conducteurs électriques selon le schéma de
raccordement (se référer aux Données techniques).
2
6
_0
7
_3
2
_0
0
3
0
1
1 Equerre plastique
L'équerre plastique fixée dans le capot du boîtier du HTT 5
sert d'isolation supplémentaire pour le câble de raccordement
électrique et la borne.
9. Montage
Danger d'électrocution !
Exécutez tous les travaux de raccordement et
d'installation électriques conformément aux
prescriptions.
9.1 Démontage du capot de boîtier HTT 4
26
_0
7
_32
_0
023
3
2
1
1 Capot de boîtier
2 Verrou
3 Vis
» Dévissez les vis du capot de boîtier et desserrez le verrou.
» Tirez le verrou vers le bas.
» Ôtez le capot du boîtier.
9.2 Démontage du capot de boîtier HTT 5
» Desserrez la vis de verrouillage.
» Tirez le verrou vers le bas.
» Ôtez le capot du boîtier.
