54 | HTT 4-5 WWW.STIEBEL-ELTRON.COM
INSTALACJA
DANE TECHNICZNE

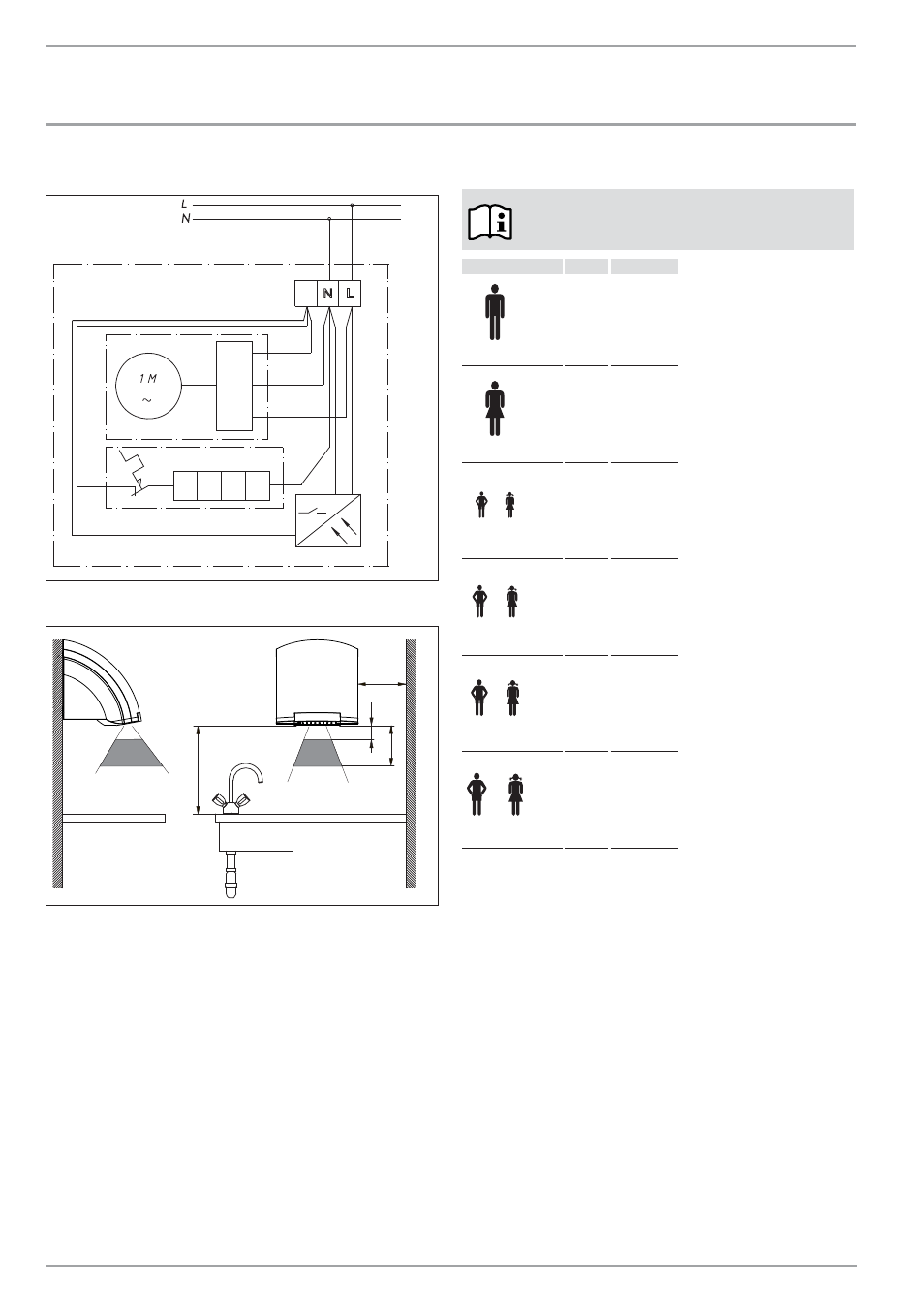

11.2 Schemat połączeń
L N
2
6
_0
7
_3
2
_0
0
2
7
11.3 Wymiary odstępów
40
130
•
300
•1
2
6
_0
7
_3
2
_0
0
3
2
1 1
1 Obszar wykrywania czujnika zbliżeniowego na podczerwień
11.4 Wartości orientacyjne wysokości montażu
Wskazówka!
Wysokość (w mm) określa odległość pomiędzy dolną
krawędzią urządzenia a podłogą.
Wiek Wiek Wys. (mm)
Dorosły mężczyzna 1 350
Dorosła kobieta 1 250
Przedszkole 4 - 7 810
Szkoła podstawowa 7 - 10 910
Szkoła 10 - 13 1 120
Szkoła 13 - 16 1 250
