INSTALACJA
PRZEKAZANIE URZDZENIA
2
6
_0
7
_3
2
_0
0
2
4
2
1
3
1 Pokrywa obudowy
2 Suwak blokujący
3 Wkręt blokujący

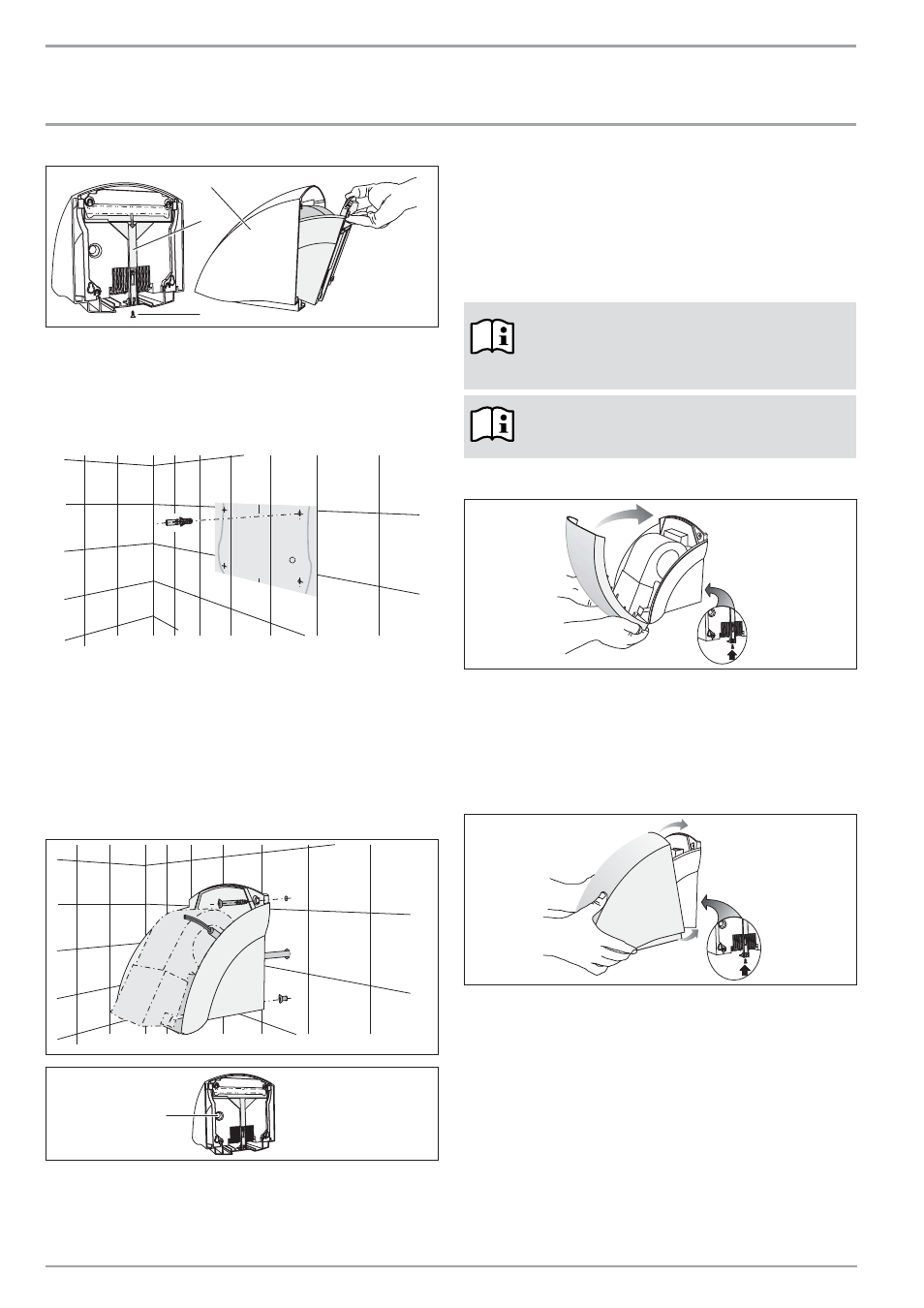

9.3 Montaż na ścianie
lone für M ont a
2
6
_0
7
_3
2
_0
0
2
5
» Wyciąć szablon do wiercenia otworów. Można go znaleźć na
końcu niniejszej instrukcji.
» Za pomocą szablonu przenieść 4 punkty mocowania na ścianę.
Zwrócić przy tym uwagę na długość i umiejscowienie sieciowego
przewodu przyłączeniowego. Zapoznać się z wartościami
orientacyjnymi wysokości montażu (patrz Dane techniczne).
» Wywiercić otwory mocujące i włożyć w nie kołki.
» Wkręcić dolne wkręty mocujące w ścianę.
2
6
_0
7
_3
2
_0
0
2
6
2
6
_0
7
_3
2
_0
0
3
9
1
1 Przelot kabla
» Przeciągnąć sieciowy przewód przyłączeniowy przez przelot
w ściance tylnej urządzenia.
» Nałożyć urządzenie otworami w kształcie dziurek na klucz na
wkręty mocujące.
» Przykręcić urządzenie do ściany dwoma pozostałymi wkrętami.
» Podłączyć przewód przyłączeniowy do urządzenia.
Wskazówka!
Zwrócić uwagę, aby żyły sieciowego przewodu
przyłączeniowego nie znajdowały się w obszarze
silnika dmuchawy.
Wskazówka!
Przestrzegać maksymalnej długości sieciowego
przewodu przyłączeniowego (patrz Dane techniczne).
9.4 Montaż pokrywy obudowy HTT 4
2
6
_0
7
_3
2
_0
0
2
8
» Założyć pokrywę obudowy pod niewielkim kątem na urządzeniu
i odchylić ją w kierunku ściany.
» Przesunąć suwak blokujący do oporu w górę.
» Przykręcić mocno suwak blokujący oraz pokrywę obudowy.
9.5 Montaż pokrywy obudowy HTT 5
2
6
_0
7
_3
2
_0
0
2
9
» Nasunąć pokrywę obudowy pod niewielkim kątem na urządzenie
i przesunąć aż do ściany. Zwrócić uwagę, aby zaczepy na spodzie
pokrywy obudowy zazębiły się w ściance tylnej urządzenia.
» W celu zablokowania pokrywy obudowy unieść ją lekko z przodu
i przesunąć suwak blokujący do oporu w górę.
» Przykręcić mocno suwak blokujący.
10. Przekazanie urządzenia
Objaśnić użytkownikowi sposób działania urządzenia. Zwrócić
jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa.
Przekazać instrukcję obsługi i instalacji.
