Homologations
Autorisé à porter la marque CE. Conforme à la directive européenne CEM
2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-
2:1996 pour les environnements résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/
europe/compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]
Remarque : Les informations dans ce guide sont sujettes à modification sans préa-
vis. Pour plus de détails sur ce produit, visiter www.shure.com.

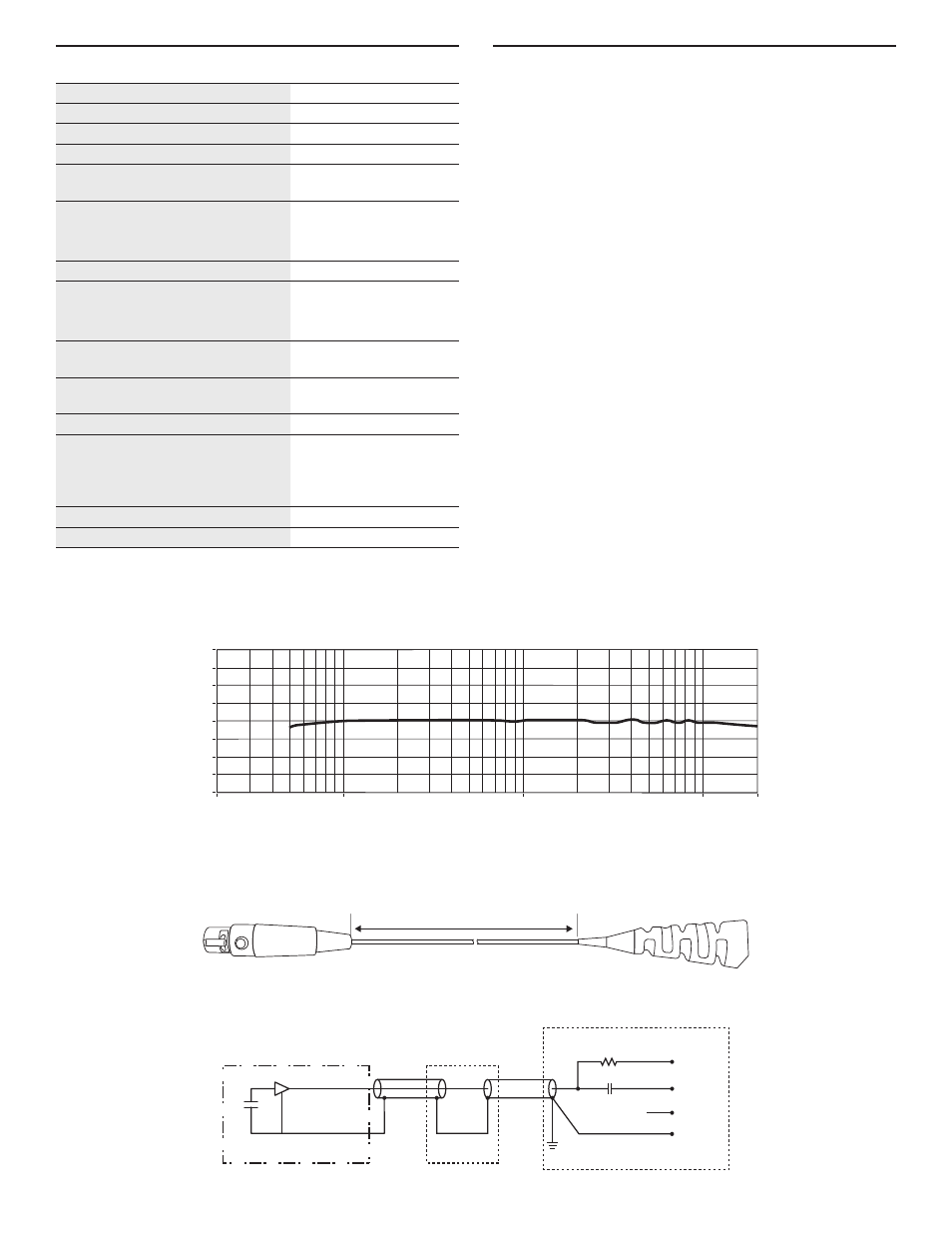

20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)
Caractéristiques
Type de transducteur Condensateur à électret
Courbe de directivité Omnidirectionnel
Réponse en fréquence 20 à 20,000 Hz
Impédance de sortie N/A
Sensibilité
tension en circuit ouvert, à 1 kHz, typique -41 dBV/Pa [1] (9 mV/Pa)
SPL maximum
1 kHz avec DHT de 1 %
[2]
Charge de
2500 Ω :
107 dB SPL
Charge de
1000 Ω :
107 dB SPL
Rapport signal/bruit [3] 60 dB
Plage dynamique
à 1 kHz Charge de
2500 Ω :
73 dB
Charge de
1000 Ω :
73 dB
Bruit propre
équivalent SPL, pondéré en A, typique 34 dB
Rejet en mode commun
20 à 20,000 Hz N/A
Plage de températures de fonctionnement -18°C (0°F) à 57°C (135°F)
Polarité Une pression acoustique
positive sur le diaphragme
produit une tension négatif sur
la broche 3 par rapport à la
broche 1
Alimentation +1–5 V c.c. (500 µA max.)
Poids 19,76 g
1 Pa=94 dB SPL
La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est
équivalente au niveau de sortie de la capsule pour la valeur SPL spécifiée.
Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équiv-
alent du bruit propre pondéré A.
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE
SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C
