Сертификация
Предоставлено право маркировки CE. Соответствует
требованиям европейской директивы 2004/108/EEC по ЭМС.
Соответствует требованиям гармонизированных стандартов
EN55103-1:1996 и EN55103-2:1996 на оборудование для жилых
районов (E1) и районов с легкими промышленными условиями
(E2).
Декларацию соответствия CE можно получить по следующему
адресу: www.shure.com/europe/compliance
Уполномоченный европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Телефон: 49-7262-92 49 0
Факс: 49-7262-92 49 11 4
Эл. почта: [email protected]
Примечание. Информация, содержащаяся в этом руководстве,
может быть изменена без предварительного уведомления.
Для получения дополнительной информации об этом изделии
посетите вебсайт www.shure.com.

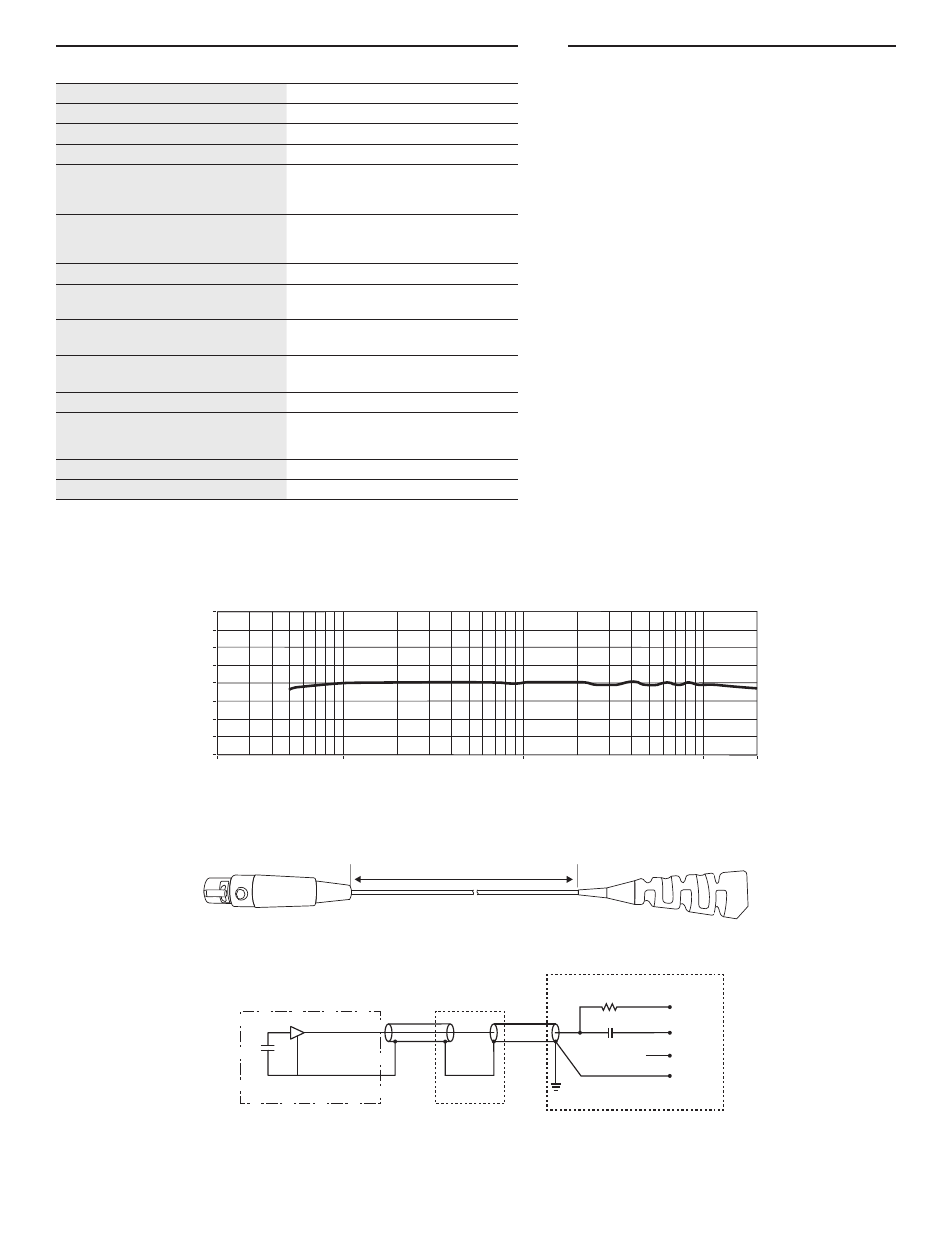

20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)
Технические характеристики
Тип преобразователя Электретный конденсатор
Диаграмма направленности Всенаправленный
Амплитудно-частотная характеристика 20 до 20,000 Гц
Выходной импеданс N/A
Чувствительность
напряжение разомкнутой цепи, при 1 кГц,
типично
-41 дБВ/Па [1] (9 мВ/Pa)
Максимальный уровень звукового
давления (УЗД)
1 кГц при КНИ 1%
[2]
Нагрузка 2500 Ом: 107 дБ УЗД
Нагрузка 1000 Ом: 107 дБ УЗД
Отношение сигнал/шум [3] 60 дБ
Динамический диапазон
при 1 кГц Нагрузка 2500 Ом: 73 дБ
Нагрузка 1000 Ом: 73 дБ
Собственный шум
эквивалентный УЗД, по шкале А, типично 34 дБ
Ослабление синфазных сигналов
20 до 20,000 Гц N/A
Диапазон рабочих температур -18°C (0°F) до 57°C (135°F)
Полярность Положительное давление на мембрану
создает отрицательное напряжение на
контакте 3 относительно контакта 1
Питание +1–5 В постоянного тока (500 мкA макс.)
Масса 19,76 г
1 Pa=94 dB SPL
Полный коэффициент гармонических искажений (THD) предусилителя микрофона при действии
входного сигнала эквивалентен выходу картриджа при заданном УЗД.
Отношение сигнал/шум — это разность УЗД 94 дБ и эквивалентного УЗД собственного шума,
измеренная по шкале А
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE
SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C
