Shure MX153 - Manual (Page 10)

Omologazioni
Contrassegnabile con la marcatura CE. Conforme alla Direttiva europea
sulla compatibilità elettromagnetica 2004/108/CE. Conforme alle norme
armonizzate EN55103-1:1996 ed EN55103-2:1996 per l’uso in ambienti
domestici (E1) e industriali leggeri (E2).
La Dichiarazione di conformità CE può essere ottenuta da: www.shure.
com/europe/compliance
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
Telefono: 49-7262-92 49 0
Fax: 49-7262-92 49 11 4
E-mail: [email protected]
Nota: le informazioni contenute nella presente guida sono soggette a
modifiche senza preavviso. Per ulteriori informazioni su questo prodotto,
visitate il sito www.shure.com.
20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)

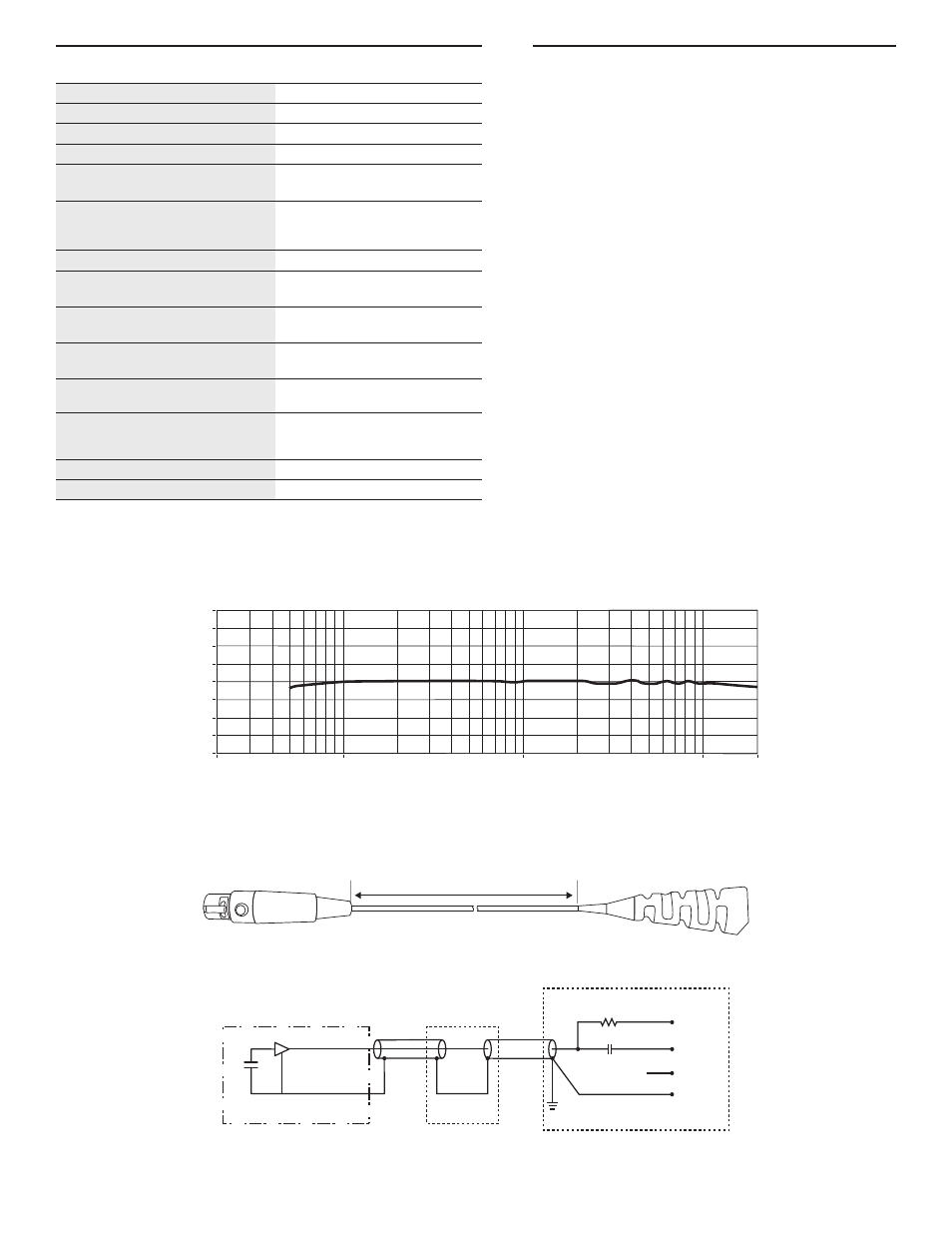

Dati tecnici
Tipo di trasduttore Condensatore a elettrete
Diagramma polare Omnidirezionale
Risposta in frequenza 20 - 20,000 Hz
Impedenza di uscita N/A
Sensibilità
tensione a circuito aperto, ad 1 kHz, tipico -41 dBV/Pa [1] (9 mV/Pa)
Livello di pressione sonora (SPL)
massimo
1 kHz a 1% di THD
[2]
Carico di 2500 Ω: 107 dB di SPL
Carico di 1000 Ω: 107 dB di SPL
Rapporto segnale/rumore [3] 60 dB
Gamma dinamica
ad 1 kHz Carico di 2500 Ω: 73 dB
Carico di 1000 Ω: 73 dB
Rumore generato internamente
SPL equivalente, ponderazione A, tipico 34 dB
Reiezione di modo comune
20 - 20,000 Hz N/A
Intervallo della temperatura di
funzionamento
-18°C (0°F) - 57°C (135°F)
Polarità Una pressione positiva sul diaframma
produce una tensione negativa sul
piedino 3 rispetto al piedino 1.
Alimentazione +1–5 V c.c. (500 µA massimo)
Peso 19,76 g
1 Pa=94 dB SPL
Quando viene applicato il segnale di ingresso, la distorsione armonica totale (THD) del preamplifi-
catore microfonico è equivalente all’uscita della capsula al livello di pressione sonora specificato.
Il rapporto segnale/rumore è la differenza tra un SPL di 94 dB e l’SPL equivalente del rumore gen-
erato internamente e misurato con filtro di ponderazione A
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE
SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C
