Certificações
Elegível para conter a marcação CE. Em conformidade com a Diretiva
Europeia 2004/108/EC para CEM (Compatibilidade eletromagnética).
Atende às Normas Harmonizadas EN55103-1:1996 e EN55103-2:1996
para ambientes residenciais e (E1) e industriais leves (E2).
A Declaração de Conformidade da CE pode ser obtida em: www.shure.
com/europe/compliance
Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telefone: 49-7262-92 49 0
Fax: 49-7262-92 49 11 4
E-mail: [email protected]
Observação: As informações neste guia estão sujeitas a alterações sem
aviso prévio. Para obter informações adicionais sobre este produto, visite
www.shure.com.
20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)

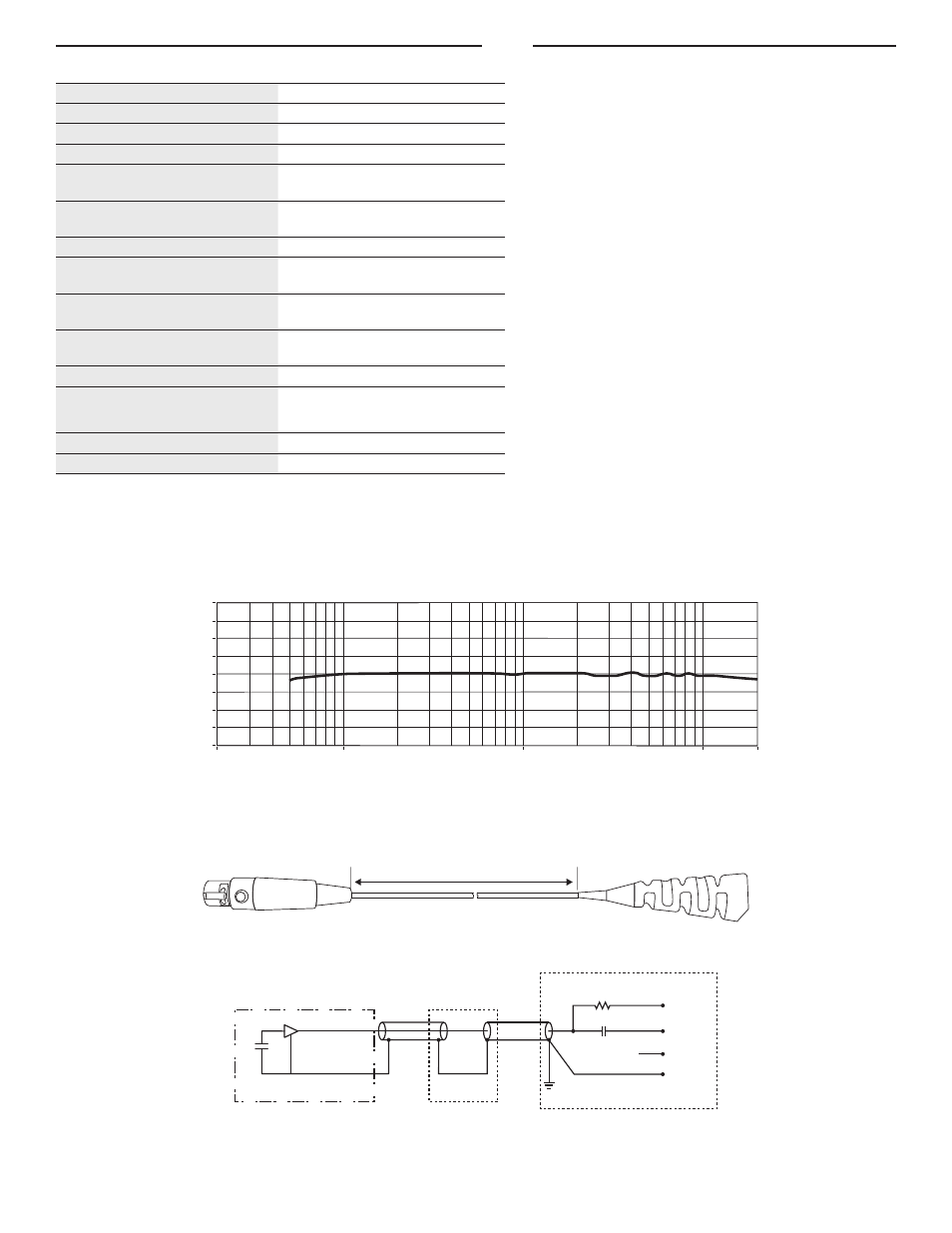

Especificações
Tipo de transdutor Condensador a Eletreto
Padrão polar Onidirecional
Resposta a Frequências 20 a 20,000 Hz
Impedância de saída N/A
Sensibilidade
tensão de circuito aberto, a 1 kHz, típico -41 dBV/Pa [1] (9 mV/Pa)
SPL máximo
1 kHz a 1% THD
[2]
carga de 2500 Ω: 107 dB SPL
carga de 1000 Ω: 107 dB SPL
Relação Sinal-Ruído [3] 60 dB
Escala Dinâmica
a 1 kHz carga de 2500 Ω: 73 dB
carga de 1000 Ω: 73 dB
Ruído próprio
SPL equivalente, Ponderação A, típico 34 dB
Rejeição a modo comum
20 a 20,000 Hz N/A
Faixa de Temperatura de Operação -18°C (0°F) a 57°C (135°F)
Polaridade Pressão positiva no diafragma produz
tensão negativo no pino 3 com referência
ao pino 1
Requisitos de Alimentação Elétrica +1–5 V DC (500 µA máx.)
Peso 19,76 g
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE
SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C
1 Pa=94 dB SPL
THD of microphone preamplifier when applied input signal level is equivalent to cartridge output at
specified SPL
S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted
All specifications measured with a 48 Vdc phantom power supply. The microphone operates at lower
voltages, but with slightly decreased headroom and sensitivity.
